Снятие вентилятора Framework Laptop 12

Перед началом ремонта отключите ноутбук от питания и выключите его через операционную систему. Это гарантирует, что ноутбук не находится в режиме ожидания/сна.

Индикаторные светодиоды по краям должны быть потушены. Ноутбук должен быть бесшумным.

Если вы случайно включите ноутбук во время ремонта, удерживайте кнопку питания 10 секунд, чтобы выключить его.

Убедитесь, что в вашем отвертке Framework установлен бит T5 Torx (обозначен как T-5) торчащий наружу. Если он не торчит, вытащите бит и переверните его.

Разместите Framework Laptop лицевой стороной вниз на чистой рабочей поверхности.

Используйте отвертку Framework, чтобы полностью ослабить восемь захваченных винтов T5 Torx на нижней части ноутбука.

Большинство винтов в вашем Framework Laptop (включая эти) являются захваченными — они рассчитаны на то, чтобы оставаться на месте после ослабления.

Переверните ноутбук так, чтобы он оказался лицевой стороной вверх на рабочей поверхности.

Откройте крышку ноутбука так, чтобы экран и основание лежали на рабочей поверхности в одной плоскости.

Возьмитесь пальцами за крышку ввода в вырезах шарнира.

Поднимите вверх, чтобы отвести крышку ввода от основания ноутбука.

Крышку удерживают магниты, поэтому вы почувствуете некоторое сопротивление. Если кажется, что она застряла, проверьте, полностью ли вы ослабили все винты на нижней части ноутбука.

Снимите крышку ввода.

Используйте отвертку Framework, чтобы ослабить шесть захваченных винтов T5 Torx, крепящих батарею.

Возьмите оранжевую язычок батареи пальцами и потяните строго вверх, чтобы отсоединить батарею.

Разъем батареи может быть тугим и требовать некоторой силы. Если кажется, что часть батареи не поднимается, проверьте, полностью ли ослаблены винты батареи.

Поднимите и извлеките батарею из ноутбука.

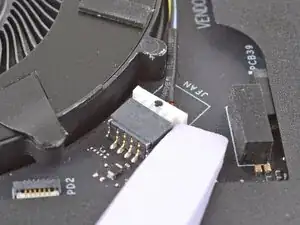

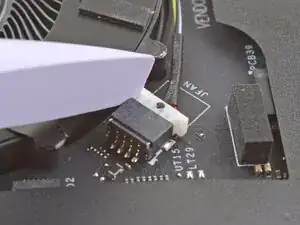

Используйте плоский конец отвертки Framework, чтобы аккуратно нажать на одну из выступающих кромок разъёма вентилятора, затем на другую, чтобы ослабить разъём в гнезде.

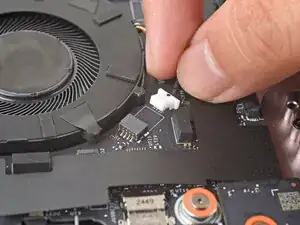

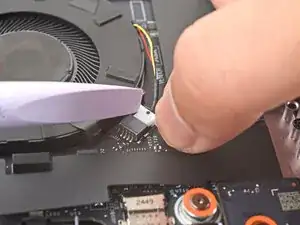

Используйте пальцы и отвертку Framework, чтобы сдвинуть разъём вентилятора из его гнезда.

Используйте отвертку Framework, чтобы ослабить два захваченных винта T5 Torx, крепящих вентилятор.

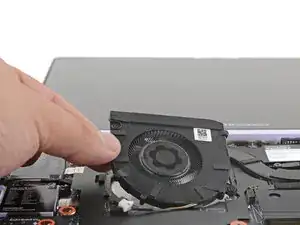

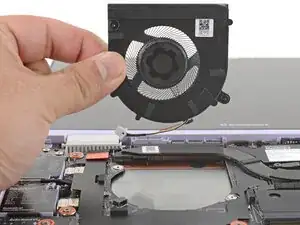

Поднимите и снимите вентилятор.
