Недорогой ремонт кнопки питания Dell Studio 1555

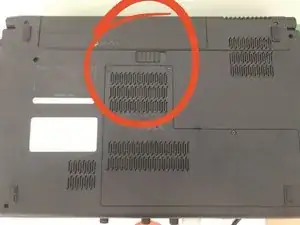

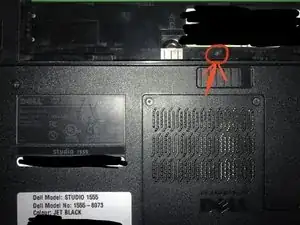

Сначала нужно удалить аккумулятор, затем открутить единственный винт под аккумулятором.

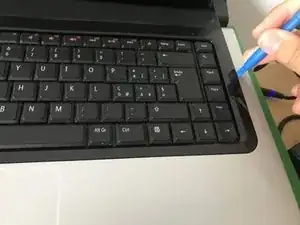

С помощью пластикового инструмента снимите переднюю пластиковую крышку. Старайтесь не прикладывать слишком много силы, чтобы не сломать пластиковые зажимы.

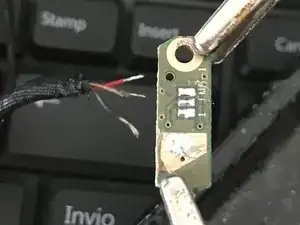

После снятия пластиковой крышки разберите кнопку питания, открутив винт, который крепит ее к корпусу монитора. У Вас будет плата кнопки питания с тремя проводами: красным, коричневым и черным.

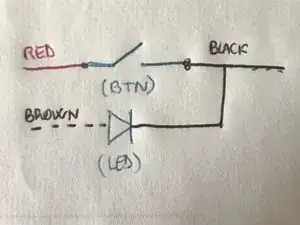

Проводка кнопки питания простая. Кнопка просто подводит красный провод к земле через переключатель, в то время как коричневый провод является +V для маленького светодиода (который имеет ту же землю, что и кнопка).

Если Вы хотите просто отремонтировать кнопку, порядок проводов такой же, как на первом фото: плата с обратной стороны, начиная от отверстия для винта, красный-коричневый-черный.

Просто возьмите мини-кнопку Н.О. (нормально открытая) с двумя выводами и светодиод диаметром 3 мм и соедините все по схеме шага №3.

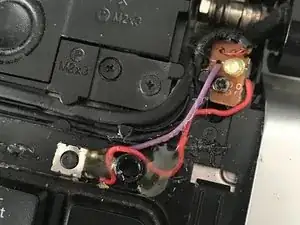

Мой совет – разместить светодиод ближе к концу пластиковой крышки, а кнопку прямо над клавиатурой, затем сделать два маленьких отверстия в соответствующих местах передней крышки для каждой из них.

Используйте винт, чтобы зафиксировать светодиод, и немного горячего клея для крепления переключателя и проводов.

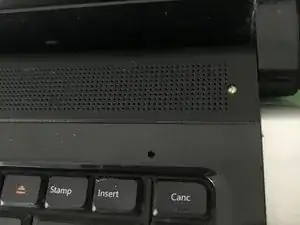

Соберите переднюю крышку, как на рисунке 2.

Используйте зубочистку или карандаш, чтобы включить ПК, нажав на переключатель.

Поздравляю!

Теперь у Вас есть отлично работающая и более прочная кнопка питания!
