Замена дисплея Dell Studio 1555

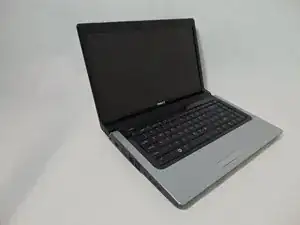

Выключите ноутбук и отсоедините питание.

Неправильное отключение устройства перед работой с батареей может привести к поражению электрическим током.

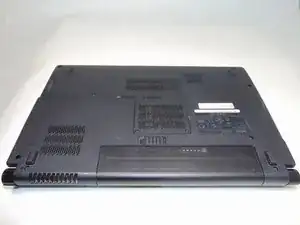

Переверните ноутбук так, чтобы нижняя часть была сверху, а батарея находилась ближе всего к Вам.

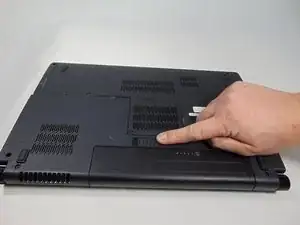

Сдвиньте фиксатор замка влево, чтобы освободить батарею.

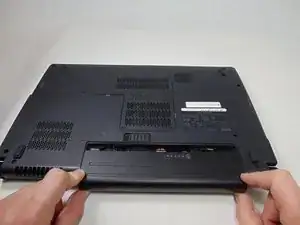

Аккуратно оттяните батарею от корпуса устройства.

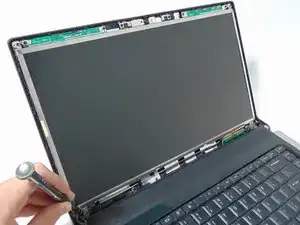

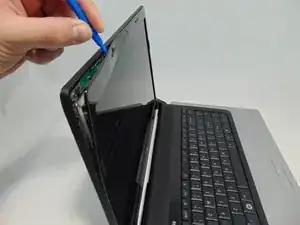

Вставьте пластиковый инструмент для вскрытия между рамкой и крышкой дисплея.

Пошевелите инструментом, чтобы освободить защёлки.

Отделите рамку от крышки.

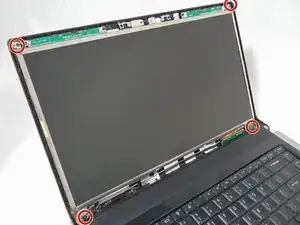

Снимите четыре винта 3 мм, удерживающие ЖК‑панель, с помощью крестовой отвертки №1.

Отделите узел ЖК‑экрана от крышки дисплея, чтобы получить доступ к кабелю веб‑камеры.

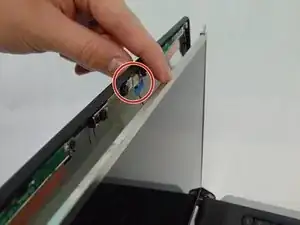

Отключите кабель камеры.

Положите ЖК‑панель лицевой стороной вниз на верхнюю крышку.

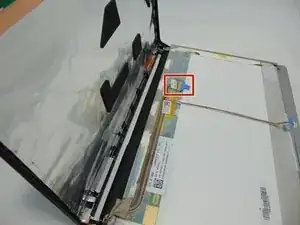

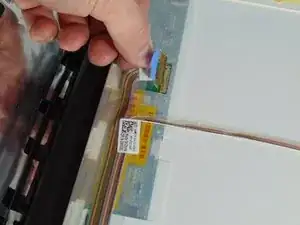

Снимите клейкую ленту, фиксирующую разъём видеокабеля.

Отключите видеокабель от экрана.

Снимите ЖК‑панель с ноутбука.

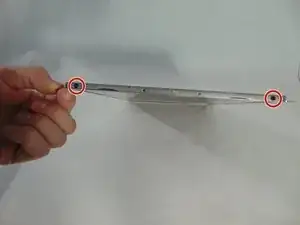

Снимите четыре винта 3 мм, удерживающие монтажные кронштейны, с помощью крестовой отвертки №1. По два с каждой стороны.

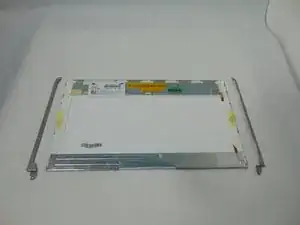

Потребуется перенести монтажные кронштейны на новый экран.
