Dell Studio 1557 Разборка

Это руководство по разборке для серии ноутбуков Dell Studio 15, охватывающее несколько моделей, включая 153x, 155x и 156x. В данном руководстве используется ноутбук 1557. Если у вас Dell Studio 15, скорее всего это руководство будет применимо.

Шаг 1

Dell Studio 1557 является частью семейства ноутбуков Studio 15. Все они имеют очень схожие компоненты и конструкцию.

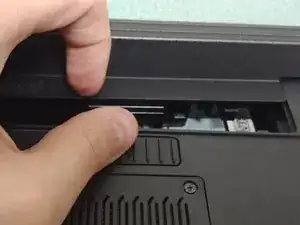

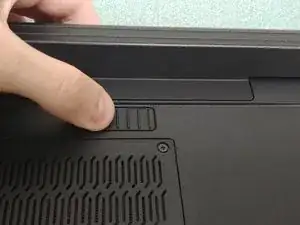

Для начала переверните ноутбук и извлеките аккумулятор, сдвинув фиксатор вправо и оттянув аккумулятор от себя.

Шаг 2

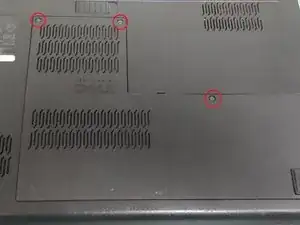

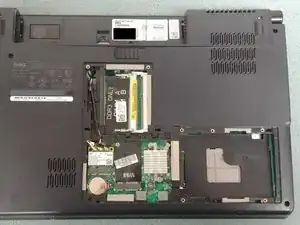

Ослабьте три винта 5 мм на задней панели с помощью крестообразной отвертки #1.

Эти винты должны оставаться в задней панели; после ослабления потяните вверх за верхнюю часть панели, чтобы снять её.

Шаг 3

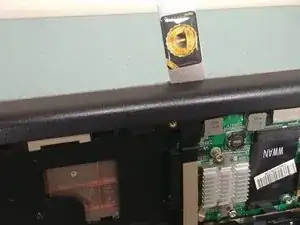

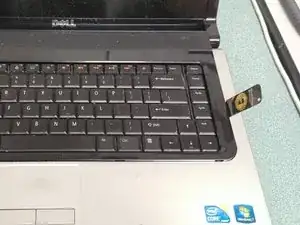

Переверните компьютер обратно и откройте крышку. Вы можете поддеть верхний край пластиковой рамки или вставить лопаточку между серебристой подставкой для ладоней и чёрным пластиком вокруг клавиатуры. В любом случае пластиковая рамка должна легко отойти.

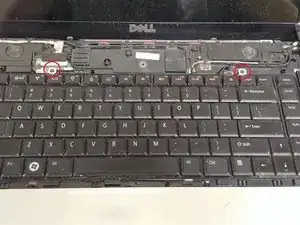

Уберите два винта 3 мм, фиксирующие клавиатуру.

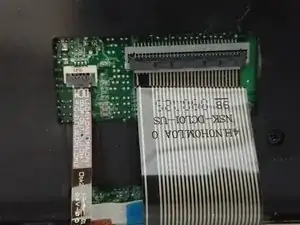

Осторожно потяните вверх за верхний край клавиатуры, но пока не снимайте её полностью. Под клавиатурой потяните вверх за чёрную защёлку, фиксирующую кабель (два кабеля, если у вас подсветка клавиатуры), и потяните кабели на себя, чтобы отключить.

Действуйте медленно и осторожно при подъёме клавиатуры, чтобы не порвать кабели.

Шаг 4

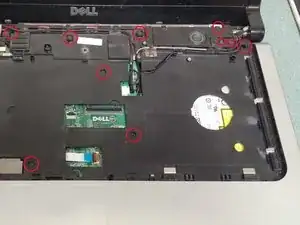

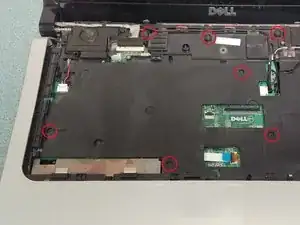

Снимите шесть винтов 5 мм и пять винтов 3 мм. Обратите внимание на расположение, чтобы при сборке не перепутать винты и не повредить корпус.

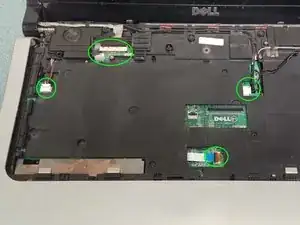

Отключите пять кабелей, отвечающих за динамики, тачпад, веб-камеру и экран. Тачпад имеет язычок, который можно поднять, остальные кабели вытаскиваются вбок или вверх.

Будьте осторожны, чтобы не повредить кабели.

Шаг 5

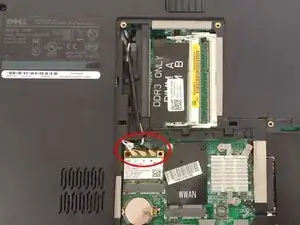

Переверните компьютер, но не закрывайте крышку. Отключите три кабеля, подключенные к карте Wi‑Fi, и выведите кабели из пластикового кожуха. Когда вы снова повернёте ноутбук лицом к экрану, вы сможете вытянуть кабели.

Используйте лопаточку, чтобы отделить серебристую подставку для ладоней от нижнего чёрного шасси. Обойдите периметр подставки, пока она не ослабнет достаточно, чтобы её снять.

Убедитесь, что все кабели отсоединены от серебристой подставки перед её снятием.

Шаг 6

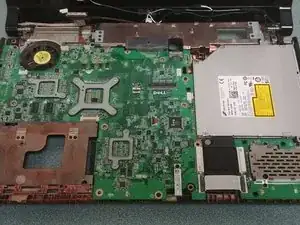

Теперь у вас должен появиться доступ к оптическому приводу, картридеру и материнской плате.

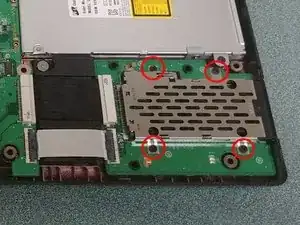

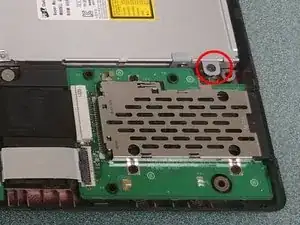

Снимите четыре винта крестообразной формы, удерживающие картридер.

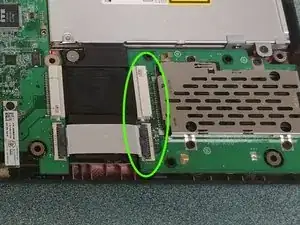

Отключите оба кабеля. Верхний кабель вытаскивается в сторону, нижний имеет язычок, который поднимается.

Поднимите правую сторону платы картридера, чтобы снять её.

Шаг 7

Снимите один винт крестообразной формы и слегка приподнимите правую сторону оптического привода, затем сдвиньте вправо, чтобы извлечь его из материнской платы.

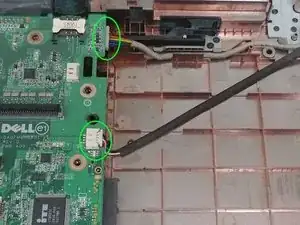

После удаления оптического привода потяните два кабеля, находящиеся под ним, вправо, чтобы отсоединить их от материнской платы. Эти кабели отвечают за разъём питания и правый USB-порт.

Шаг 8

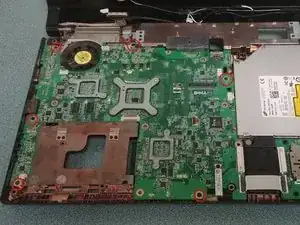

Снимите шесть винтов крестообразной формы, фиксирующих материнскую плату.

Перед снятием материнской платы отключите кабель сабвуфера в нижнем левом углу.

Осторожно потяните вверх за правую сторону материнской платы, затем сдвиньте вправо, чтобы освободить порты слева и полностью вынуть плату.

Шаг 9

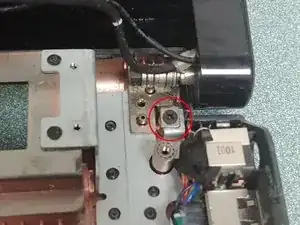

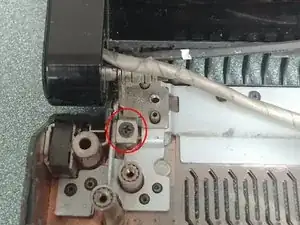

Снимите по два винта крестообразной формы, фиксирующих петли дисплея с обеих сторон шасси, затем поднимите их, чтобы снять дисплей.

Заключение

Вы закончили (в основном)! Остались только элементы, находящиеся на виду, такие как разъём питания и сабвуфер, у которых по одному-двум незащищённым винтам. Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
