Замена вентилятора Dell Studio 1558

Для начала переверните ноутбук.

Далее сдвиньте защёлку вправо и удерживайте её в этом положении.

Удерживая защёлку, аккуратно извлеките аккумулятор.

Аккумулятор успешно извлечён.

Убедитесь, что аккумулятор полностью вынут. В противном случае возможны электрические удары.

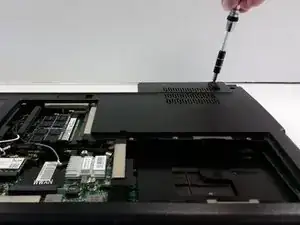

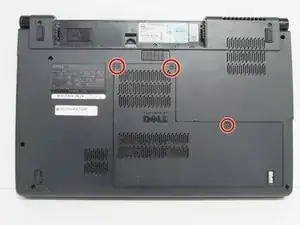

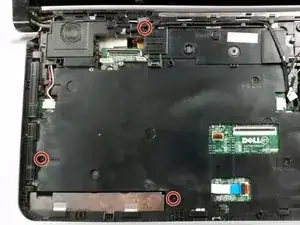

Открутите три винта (крестовая отвертка Phillips #0) на задней панели, чтобы открыть внутренности под панелью. Удобно держать эти винты в отверстиях задней панели.

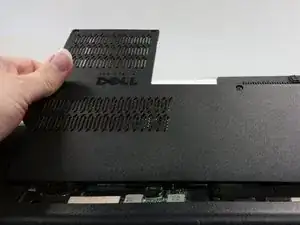

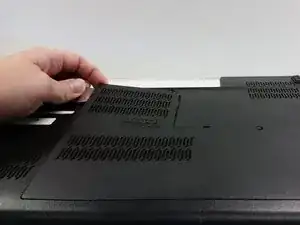

Отожмите заднюю панель и отложите в сторону.

При снятии панели может потребоваться небольшое усилие, так как помимо винтов панель удерживается мелкими пластиковыми защёлками.

Удалите видимые винты крестовой отверткой Phillips #0.

Обратите внимание, что используются несколько разных типов винтов, поэтому имеет смысл их упорядочить, если вы не любите путаницу.

Там шесть обычных винтов.

Один винт отмечен как M2X3.

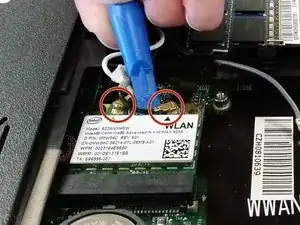

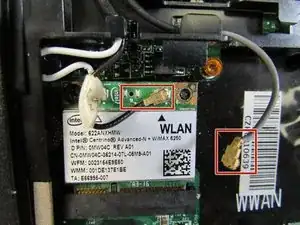

Отключите кабели антены WLAN (Wi‑Fi).

Эти кабели соединяются как кнопочные разъёмы, поэтому просто отстегните их, слегка потянув или аккуратно поддев в сторону от карты WLAN.

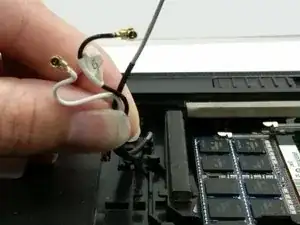

Соберите антенные кабели (чёрный, белый и серый) и размотайте их из зажимов, под которыми они закреплены, чтобы они не болтались.

Серый кабель может быть подсоединён или нет к карте WLAN в зависимости от количества антенн, поддерживаемых вашей картой.

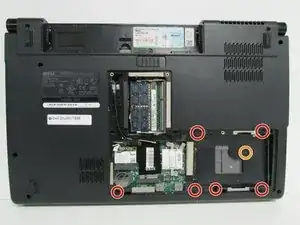

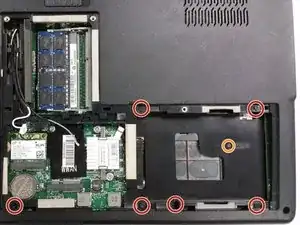

Снимите винты с основания ноутбука.

Там семь обычных винтов.

Один винт M2X3 находится там, где ранее располагался аккумулятор.

Теперь переверните ноутбук и откройте его.

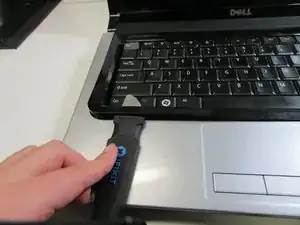

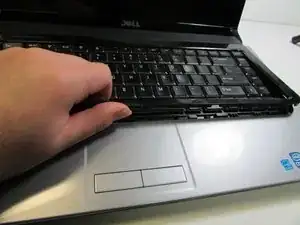

Вставьте лопатки под чёрную пластиковую накладку по краю клавиатуры и приподнимите накладку. Пластиковые защёлки удерживают накладку на месте.

Можно продолжить руками, когда накладка достаточно отщёлкнута, но помните, что пластик тонкий и может сломаться при чрезмерном изгибе.

Положите защитную накладку клавиатуры в безопасное место.

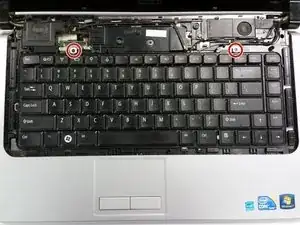

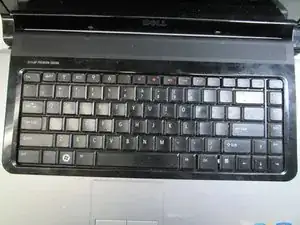

Отвёрткой Phillips удалите два винта, крепящие клавиатуру к корпусу.

После извлечения винтов аккуратно приподнимите клавиатуру, чтобы увидеть ленточный кабель под ней.

Ленточный кабель соединяет клавиатуру с материнской платой. Будьте аккуратны при снятии клавиатуры, чтобы не повредить этот кабель.

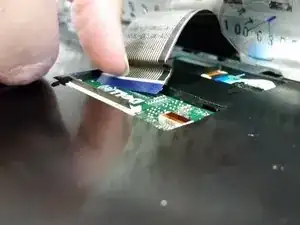

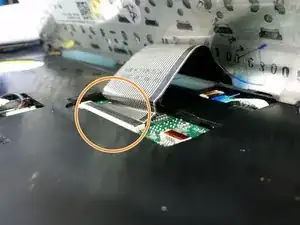

Осторожно отщёлкните и извлеките ленточный кабель с материнской платы, подняв чёрную защёлку (лопаткой или пальцем) и вытянув кабель.

Отложите клавиатуру в сторону. Убедитесь, что она находится в защищённом месте.

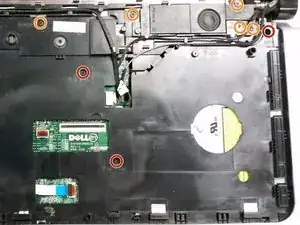

Удалите винты M2.5x5 (всего 6)

Удалите винты M2x3 (всего 5)

Пора отсоединить некоторые кабели!

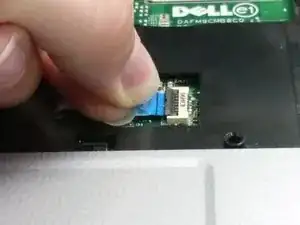

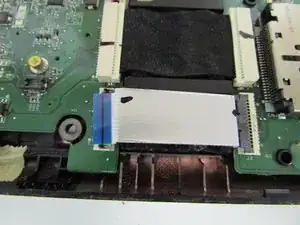

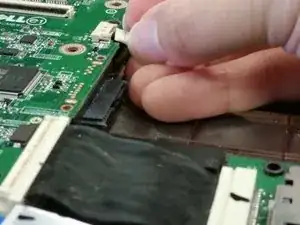

Отключите ленточный кабель от ZIF‑разъёма, подняв маленькую чёрную защёлку лопаткой или ногтем и вытащив кабель, потянув за синюю вкладку.

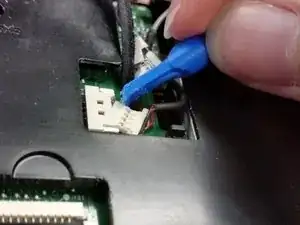

Отсоедините оба объединённых разъёма кабелей, потянув одновременно за провода и поддевая лопаткой для помощи при отключении.

После отключения кабелей распустите их по направляющим в верхней части корпуса.

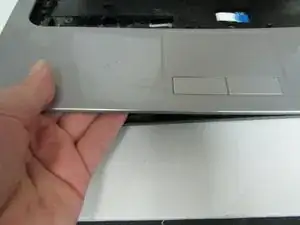

Теперь снимем оставшуюся верхнюю панель (серую часть, включающую тачпад).

Этот шаг потребует некоторой силы и большого терпения.

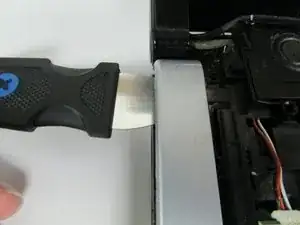

Вставьте плоскую кромку лопатки между верхней и нижней частями корпуса.

Серебристая и чёрная верхняя панель (которая держала/окружала клавиатуру) снимается целиком. Старайтесь не тянуть только за серебристую часть, иначе повредите пластмассовые штифты, удерживающие её.

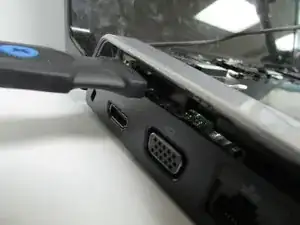

Подденьте верхнюю панель лопаткой. Вы услышите щелчки при её отщёлкивании — это нормально.

Когда панель достаточно приподнята, можно поднимать её руками.

Если часть корпуса очень упирается, проверьте, не остался ли какой‑нибудь винт.

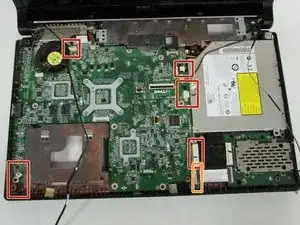

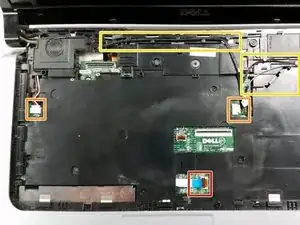

Отключите все видимые кабели, которые вы можете обнаружить и до которых можно добраться.

Существует пять собранных в пучок кабелей, которые можно вынуть, аккуратно потянув за собранные провода и помогая их выходу лопаткой.

Отключите ZIF-разъём, подняв чёрный язычок ногтем или лопаткой, затем вытяните ленточный кабель.

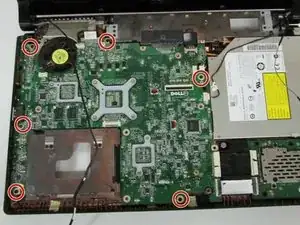

Снимите винты с платы, помеченные буквой B. Их должно быть 6.

Далее мы будем снимать DVD/CD-привод, поэтому убедитесь, что два ленточных кабеля рядом с приводом отключены.

Следующим шагом будет снятие CD/DVD-привода с ноутбука.

Отвинтите два серебристых винта, прикреплённых к материнской плате.

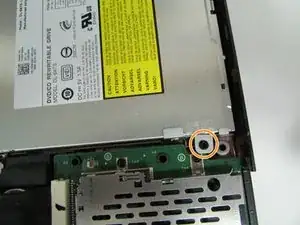

Затем открутите чёрный винт, крепящий привод к материнской плате возле внешнего края ноутбука.

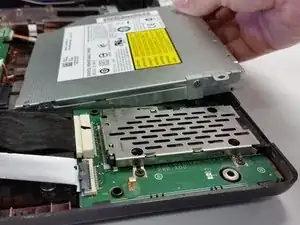

Поднимите CD-ROM слегка и отсоедините его от материнской платы.

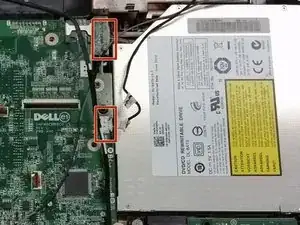

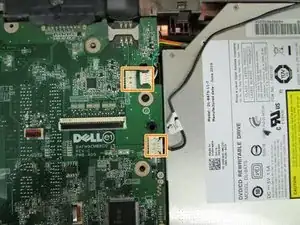

Отключите ещё два собранных в пучок кабеля, к которым вы теперь получили доступ после снятия CD/DVD-привода.

Поднимите материнскую плату и выньте её из корпуса, отложите корпус в сторону.

Это должно быть очень просто. Если извлечение материнской платы затруднено, возможно, вы забыли винт или остаётся подключённый ленточный кабель.

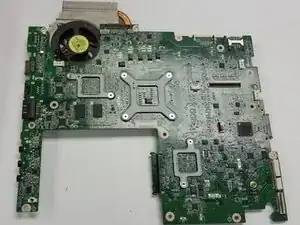

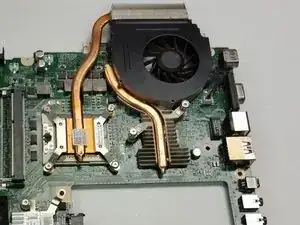

Переверните материнскую плату, чтобы найти вентилятор и радиатор.

Снимите 5 чёрных винтов по краю вокруг вентилятора.

Поднимите чёрную пластину.

Удалите любой скопившийся внутри пыльный мусор.

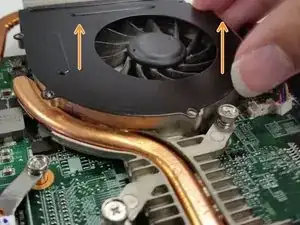

Чтобы полностью снять вентилятор, необходимо снять радиатор с материнской платы.

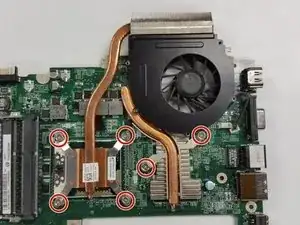

Открутите шесть серебристых винтов, которые крепят корпус вентилятора к материнской плате.

Осторожно приподнимите квадратную часть медной трубки, так как она закрывает процессор.

При сборке рекомендуется заново правильно нанести термопасту между радиатором/трубками и процессором после очистки старой пасты; в противном случае процессор может перегреваться, из-за чего компьютер будет работать медленно и может выйти из строя. (Вы можете найти другие руководства на iFixit о том, как наносить/снимать термопасту.)

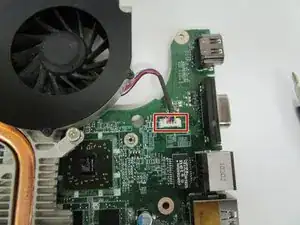

Отсоедините разъём кабеля, крепко потянув все собранные вместе кабели и отодвинув их от платы.

На данном этапе большинство комплектов для замены вентилятора включают корпус, окружающий вентилятор.

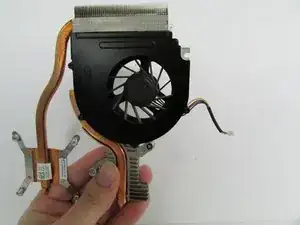

Если это необходимо (в зависимости от приобретённой детали), снимите три винта на задней стороне (два чёрных и один серебристый). После их удаления сам вентилятор должен выпасть из радиатора.
