Замена клавиатуры Dell Studio 1558
Клавиатура — одна из наиболее часто используемых частей компьютера. Одной из самых распространённых проблем с клавиатурой является выпадение клавиши, но могут возникать и более серьёзные неисправности, требующие замены всего модуля.
Часто для снятия и установки клавиатуры требуется разобрать корпус ноутбука. Следует проявлять особую осторожность, чтобы не повредить хрупкие ленточные кабели клавиатуры.
Шаг 1
Для начала переверните ноутбук.
Шаг 2
Далее сдвиньте ползунок вправо и удерживайте его в этом положении.
Шаг 3
Удерживая ползунок, аккуратно извлеките аккумулятор.
Шаг 4
Аккумулятор успешно извлечён.
Шаг 5
Убедитесь, что аккумулятор полностью извлечён. В противном случае вы можете получить электрический удар.

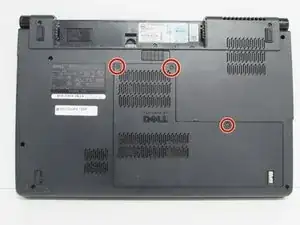

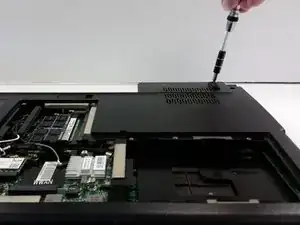

Открутите три винта (крестовая отвертка #0) на задней крышке, чтобы получить доступ к внутренностям под панелью. Полезно держать эти винты в отверстиях задней панели.

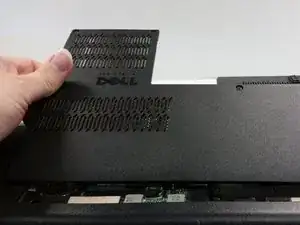

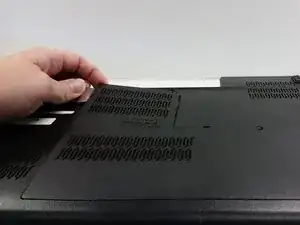

Подденьте заднюю панель и отложите её в сторону.
При снятии панели может потребоваться небольшая сила, так как помимо винтов панель удерживается мелкими пластиковыми защёлками.
Шаг 6

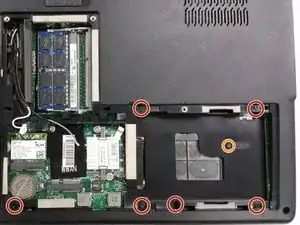

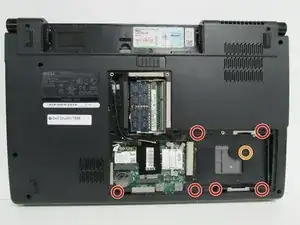

Удалите видимые винты с помощью крестовой отвертки #0.
Обратите внимание, что используются разные типы винтов, поэтому имеет смысл их разложить по порядку, если вы не любите путаницу.
Всего шесть обычных винтов.
Один винт маркирован M2X3.
Шаг 7

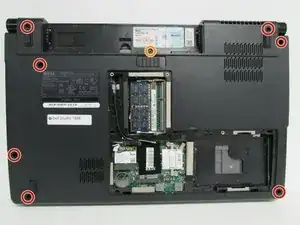

Удалите винты с основания ноутбука.
Всего семь обычных винтов.
Один винт M2X3 находится в месте, где располагался аккумулятор.
Шаг 8

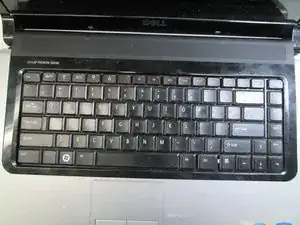

Теперь переверните ноутбук и откройте его.

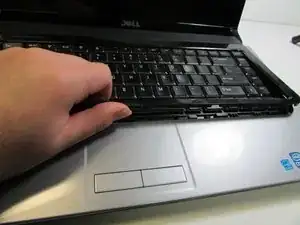

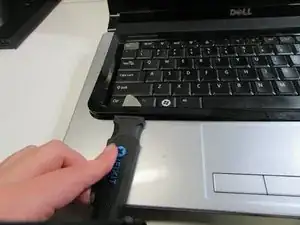

Вставьте лопатку под чёрную пластиковую рамку по краю клавиатуры и приподнимите рамку. Рамка удерживается пластиковыми защёлками.
Вы также можете сделать это рукой, когда рамка достаточно приподнята, но имейте в виду, что пластик тонкий и может сломаться при чрезмерном изгибе.
Положите защитную рамку клавиатуры в безопасное место.
Шаг 9

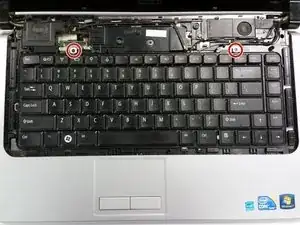

С помощью крестовой отвертки открутите два винта, крепящие клавиатуру к корпусу.
После снятия винтов аккуратно приподнимите клавиатуру, чтобы увидеть ленточный кабель под ней.

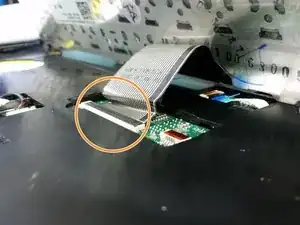

Ленточный кабель соединяет клавиатуру с материнской платой. Будьте осторожны при снятии клавиатуры, чтобы не повредить ленточный кабель.

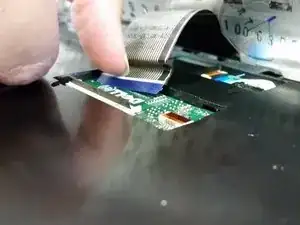

Осторожно разблокируйте и извлеките ленточный кабель из разъёма материнской платы, подняв чёрную защёлку (лопаткой или пальцем) и вынув кабель.
Отложите клавиатуру в сторону. Убедитесь, что она находится в безопасном месте.
Шаг 10

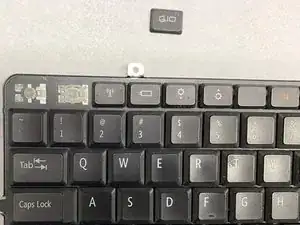

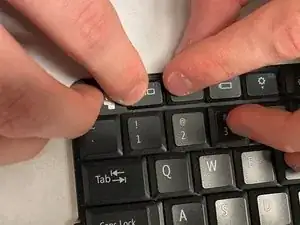

Если клавиша выпала, установите её на место, совместив с пазом, где она находилась.

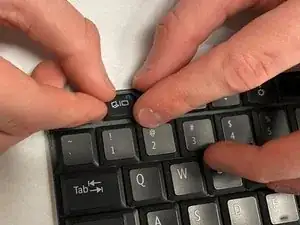

После выравнивания клавишу можно аккуратно нажать на место.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке. При установке деталей следите за тем, чтобы не повредить компоненты.
Перевод руководства с ifixit.com
