Замена материнской платы Asus Q502LA-BSI5T14
Материнская плата — это центральный узел, через который осуществляется вся связь в вашем ноутбуке. Поскольку материнская плата является такой важной частью, в этом руководстве показано, как заменить её без повреждений.
Шаг 1
Перед началом убедитесь, что устройство полностью выключено.

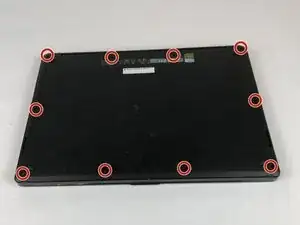

Переверните ноутбук и снимите десять 10 мм винтов с крестообразной головкой Phillips #1, крепящих заднюю панель.
Шаг 2

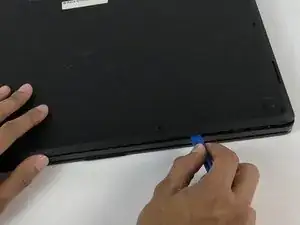

Аккуратно вставьте пластиковый инструмент для вскрытия под один из углов задней панели.
Проведите инструментом по шву, чтобы осторожно приподнять панель и отвести её от корпуса устройства.
Шаг 3

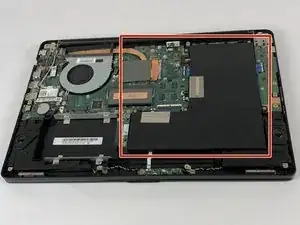

Аккумулятор представляет собой крупный блок L-образной формы.

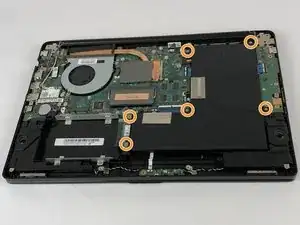

Снимите пять 5.5 мм винтов с крестообразной головкой Phillips #1, крепящих его.
Шаг 4

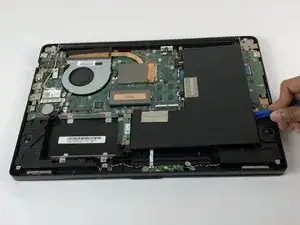

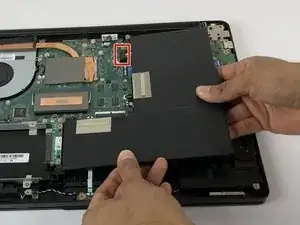

С помощью пластикового инструмента для вскрытия поднимите аккумулятор строго вверх, чтобы снять его.
К материнской плате подходит несколько тонких проводов (восьми штук), подключающих аккумулятор. Поднимайте аккумулятор осторожно и строго вертикально, чтобы разъединить эти провода и избежать повреждений.
Шаг 5

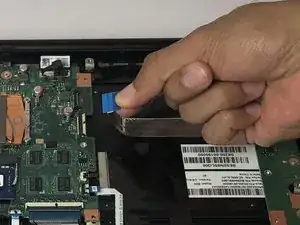

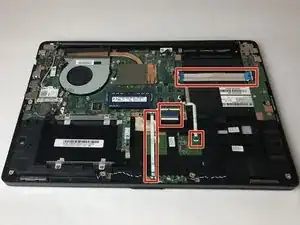

Отсоедините четыре ленточных кабеля, подключенных к материнской плате.
Шаг 6

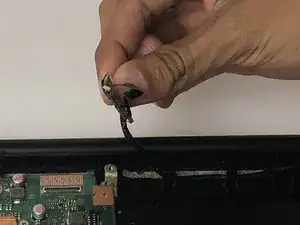

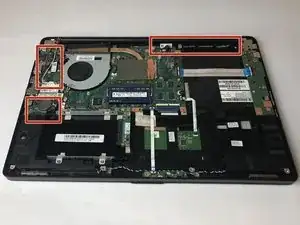

Отключите пять проводов, присоединённых к материнской плате, аккуратно потянув. В верхнем левом углу находятся три тонких провода.
Шаг 7

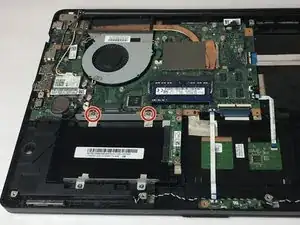

Снимите два 5 мм винта с крестообразной головкой Phillips #1, крепящих стабилизатор к материнской плате.
Шаг 8

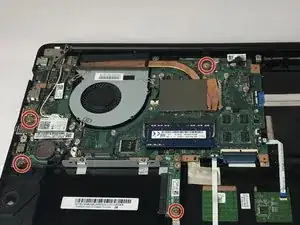

Снимите четыре 5 мм винта с крестообразной головкой Phillips #1 по периметру материнской платы.
Шаг 9

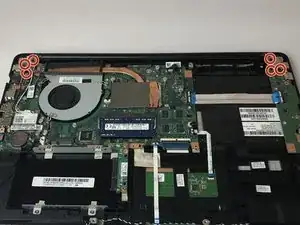

Снимите шесть 5 мм винтов с крестообразной головкой Phillips #1, фиксирующих серебристые пластины на материнской плате.
Приоткройте ноутбук примерно на 1/2" (1,3 см), чтобы ослабить петлю и освободить материнскую плату.
Шаг 10

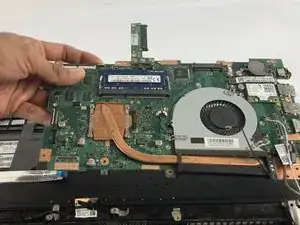

Осторожно поднимите материнскую плату и извлеките её из корпуса ноутбука.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
