Dell Inspiron 15 Gaming 7577 Замена жесткого диска

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

CAUTION: Hard drives are fragile. Exercise care when handling the hard drive.

NOTE: The latch on the hard-drive locking connector is fragile. Pulling the latch forcefully may damage the hard-drive locking connector. Exercise care when handling the latch on the hard-drive locking connector.

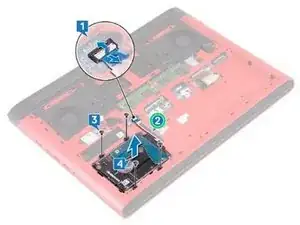

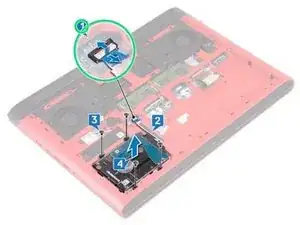

Откройте защелку и отключите кабель жесткого диска от системной платы.

Отклейте кабель жесткого диска от основания компьютера.

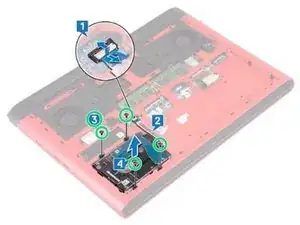

Удалите четыре винта (M2.5x3), которыми узел жесткого диска крепится к основанию компьютера.

Поднимите узел жесткого диска вместе с его кабелем с основания компьютера.

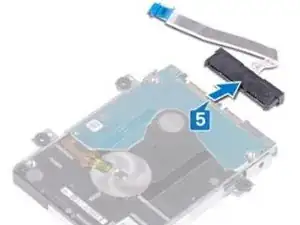

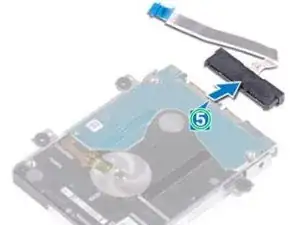

Отключите переходник (interposer) от узла жесткого диска.

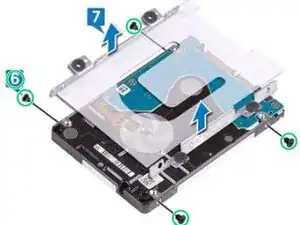

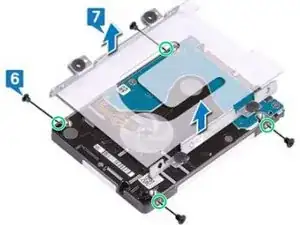

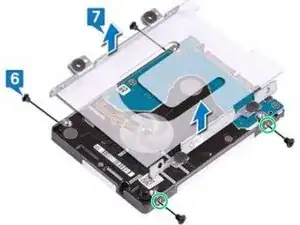

Удалите четыре винта (M3x3), которыми крепится кронштейн жесткого диска к самому диску.

Поднимите кронштейн жесткого диска и снимите его с диска.

Совместите отверстия для винтов на кронштейне жесткого диска с отверстиями на НОВОМ жестком диске.

Установите четыре винта (M3x3), которыми крепится кронштейн жесткого диска к диску.

Подключите переходник к узлу жесткого диска.

Совместите отверстия для винтов на узле жесткого диска с отверстиями на основании компьютера.

Установите четыре винта (M2.5x3), которыми узел жесткого диска крепится к основанию компьютера.

Приклейте кабель жесткого диска к основанию компьютера.

Вставьте кабель жесткого диска в разъем на системной плате и закройте защелку, чтобы зафиксировать кабель.
