Замена узла дисплея Dell Inspiron 15 Gaming 7567

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела Перед работой внутри компьютера. После работы внутри компьютера выполните инструкции из раздела После работы внутри компьютера.

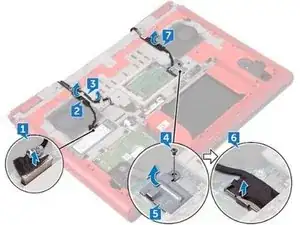

С помощью язычка отсоедините кабель камеры от системной платы.

Отклейте кабель камеры от основания корпуса компьютера.

Запомните прокладку антенных кабелей и снимите антенные кабели с направляющих на основании корпуса компьютера.

Удалите винт (M3x3), который фиксирует кронштейн кабеля дисплея к системной плате.

Поднимите кронштейн кабеля дисплея с основания корпуса компьютера.

С помощью язычка отсоедините кабель дисплея от системной платы.

Снимите кабель дисплея с направляющих на основании корпуса компьютера и отклейте кабель дисплея от основания корпуса.

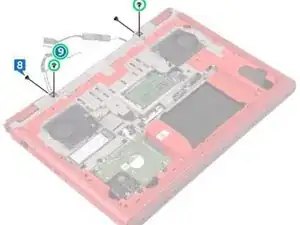

Удалите два винта (M2x3), которые фиксируют узел дисплея к основанию корпуса компьютера.

Удалите два винта (M2.5x5), которые фиксируют узел дисплея к основанию корпуса компьютера.

Переверните компьютер и откройте дисплей.

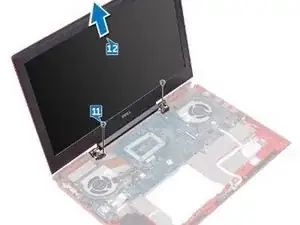

Удалите два винта (M2.5x5), которые фиксируют узел дисплея к основанию корпуса компьютера.

Поднимите узел дисплея с основания корпуса компьютера.

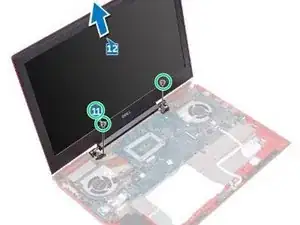

Выровняйте отверстия под винты на НОВОМ узле дисплея с отверстиями на основании корпуса компьютера.

Замените два винта (M2x2.5), которые фиксируют узел дисплея к основанию корпуса компьютера.

Закройте дисплей и переверните компьютер.

Замените два винта (M2x3), которые фиксируют узел дисплея к основанию корпуса компьютера.

Замените два винта (M2.5x5), которые фиксируют узел дисплея к основанию корпуса компьютера.

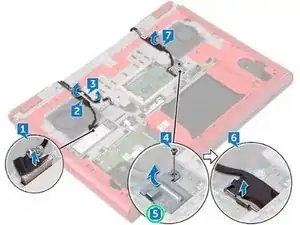

Пропустите кабель дисплея через направляющие на основании корпуса компьютера.

Приклейте кабель дисплея и кабель камеры к основанию корпуса компьютера.

Подключите кабель дисплея к системной плате.

Выровняйте отверстие под винт на кронштейне кабеля дисплея с отверстие на основании корпуса компьютера.

Замените винт (M3x3), который фиксирует кронштейн кабеля дисплея к основанию корпуса компьютера.

Пропустите антенные кабели через направляющие на основании корпуса компьютера.

Приклейте кабель камеры к основанию корпуса компьютера.

Подключите кабель камеры к системной плате.
