Замена USB-платы Dell Inspiron 15-7537

Убедитесь, что дисплей закрыт. Затем переверните ноутбук так, чтобы была видна нижняя крышка.

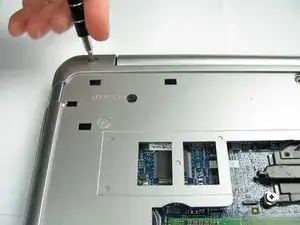

Ослабьте два винта Phillips #0 диаметром 5 мм на верхнем крае крышки.

Эти винты останутся закреплёнными в корпусе.

Снимите два внутренних винта диаметром 5 мм, которые соединяют крышку с узлом, используя ту же крестовую отвертку Phillips, что и в предыдущем шаге.

Используйте лопатку, чтобы отделить нижнюю крышку от остальной части корпуса.

Снимите три винта Phillips #0 длиной 5 мм, которые крепят аккумулятор к компьютеру.

Разрядите плату системы, перевернув компьютер, открыв дисплей и удерживая кнопку питания примерно 5 секунд перед продолжением.

С помощью выдвижной ленточки извлеките аккумулятор из компьютера.

В данной модели устройство поставлялось без жесткого диска. Тем не менее, для продолжения потребуется снять жесткий диск. Пожалуйста, удалите жесткий диск, следуя инструкциям на странице 16 официального руководства Dell Inspiron 15-7537.

Снимите один винт диаметром 5 мм, который соединяет клавиатуру с верхней панелью (палмрест) с помощью крестовой отвертки.

Переверните компьютер и откройте дисплей максимально широко.

Используйте лопатку, чтобы отсоединить клавиатуру от верхней панели (палмреста).

Аккуратно переверните клавиатуру и положите её на корпус палмреста.

Поднимите защёлки разъёмов и отключите кабели клавиатуры и подсветки клавиатуры.

Снимите клавиатуру с корпуса палмреста.

Выверните два чёрных винта диаметром 5 мм под клавиатурой с помощью крестовой отвертки.

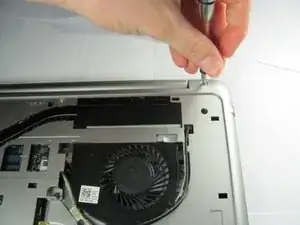

Переверните компьютер и снимите два серебристых винта диаметром 5 мм на углах нижней крышки с помощью крестовой отвертки.

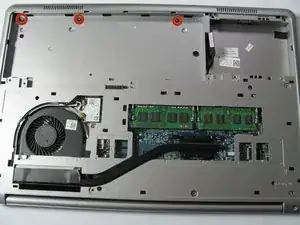

Выверните три чёрных винта диаметром 5 мм с помощью крестовой отвертки.

Снимите три серебристых винта 2 мм (с большими плоскими круглыми головками), расположенные там, где был аккумулятор, с помощью крестовой отвертки.

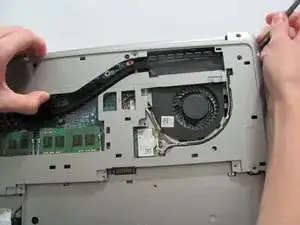

Поместите пластиковую лопатку под нижнюю крышку и проведите ею вдоль внешнего края крышки. Когда крышка отсоединится, поднимите её с корпуса.

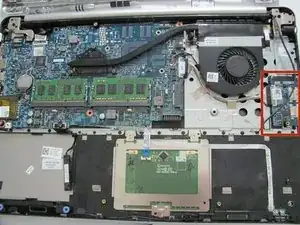

Чтобы полностью снять нижнюю крышку, провода, подключенные к карте Wi‑Fi, необходимо отсоединить и протянуть через отверстие в крышке.

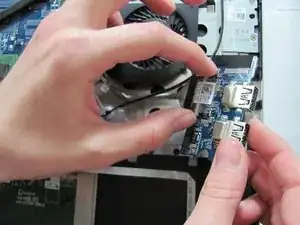

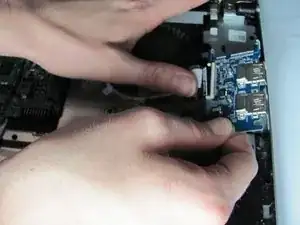

Отогните ленту, которая фиксирует кабель на USB‑плате.

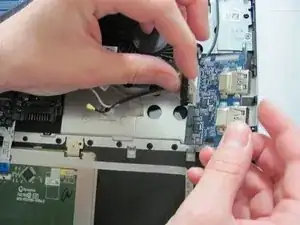

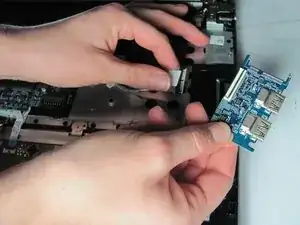

Поднимите чёрную защёлку и отсоедините USB‑кабель от USB‑платы.
