Dell Inspiron 15 Gaming 7567 Замена жёсткого диска

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера прочтите инструкции по технике безопасности, поставлявшиеся с компьютером, и выполните шаги из раздела Перед выполнением работ внутри компьютера. После выполнения работ внутри компьютера следуйте инструкциям из раздела После выполнения работ внутри компьютера.

ОСТОРОЖНО: Жёсткие диски хрупкие. Обращайтесь с жёстким диском аккуратно.

ОСТОРОЖНО: Защёлка на разъёме фиксации жёсткого диска хрупкая. Резкое натяжение защёлки может повредить разъём фиксации жёсткого диска. Обращайтесь с защёлкой разъёма фиксации жёсткого диска аккуратно.

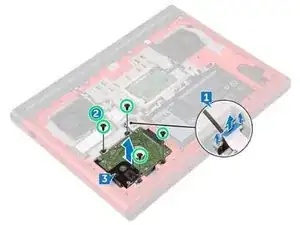

С помощью пластикового шила приподнимите защёлку и, потянув за язычок, отсоедините кабель жёсткого диска от системной платы.

Удалите четыре винта (M2.5x3 лестничного типа), которые закрепляют узел жёсткого диска на основании компьютера.

Поднимите узел жёсткого диска вместе с кабелем и снимите его с основания компьютера.

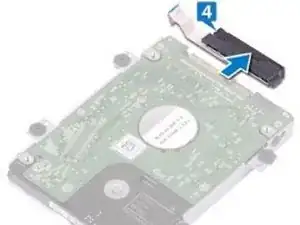

Отсоедините переходник от узла жёсткого диска.

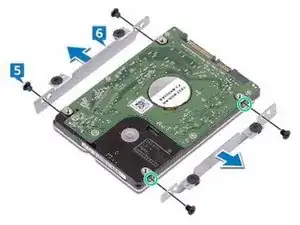

Удалите четыре винта (M3x3), которые закрепляют кронштейн жёсткого диска на самом диске.

Снимите кронштейн жёсткого диска с диска.

Совместите отверстия для винтов в кронштейне жёсткого диска с отверстиями на НОВОМ жёстком диске.

Установите четыре винта (M3x3), которые закрепляют кронштейн жёсткого диска на диске.

Подсоедините переходник к узлу жёсткого диска.

Совместите отверстия для винтов в узле жёсткого диска с отверстиями на основании компьютера.

Установите четыре винта (M2.5x3 лестничного типа), которые закрепляют узел жёсткого диска на основании компьютера.

Подключите кабель жёсткого диска к системной плате и закройте защёлку, чтобы зафиксировать кабель жёсткого диска.
