Замена модуля дисплея Dell Inspiron 15 Gaming 7566

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги в разделе Перед работой внутри компьютера. После работы внутри компьютера следуйте инструкциям в разделе После работы внутри компьютера.

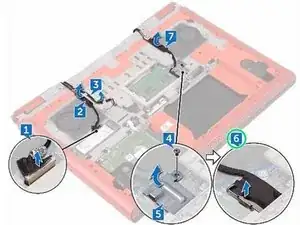

Используя язычок, отсоедините кабель камеры от системной платы.

Отклейте кабель камеры от основания компьютера.

Запомните маршрут прокладки антенных кабелей и снимите антенные кабели с направляющих на основании компьютера.

Удалите винт (M3x3), крепящий кронштейн кабеля дисплея к системной плате.

Поднимите кронштейн кабеля дисплея с основания компьютера.

Используя язычок, отсоедините кабель дисплея от системной платы.

Снимите кабель дисплея с направляющих на основании компьютера и отклейте кабель дисплея от основания компьютера.

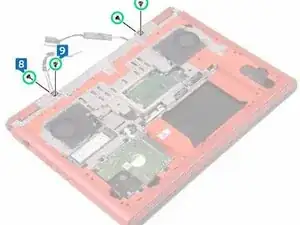

Удалите два винта (M2x3), крепящих модуль дисплея к основанию компьютера.

Удалите два винта (M2.5x5), крепящих модуль дисплея к основанию компьютера.

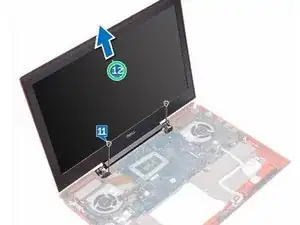

Переверните компьютер и откройте дисплей.

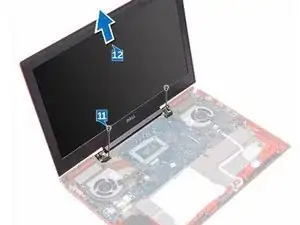

Удалите два винта (M2.5x5), крепящих модуль дисплея к основанию компьютера.

Поднимите модуль дисплея с основания компьютера.

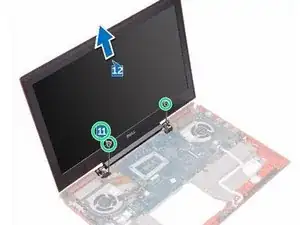

Выровняйте отверстия под винты на НОВОМ модуле дисплея с отверстиями на основании компьютера.

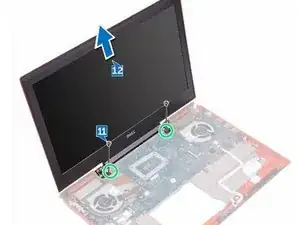

Установите два винта (M2x2.5), крепящие модуль дисплея к основанию компьютера.

Закройте дисплей и переверните компьютер.

Установите два винта (M2x3), крепящие модуль дисплея к основанию компьютера.

Установите два винта (M2.5x5), крепящие модуль дисплея к основанию компьютера.

Протяните кабель дисплея через направляющие на основании компьютера.

Приклейте кабель дисплея и кабель камеры к основанию компьютера.

Подключите кабель дисплея к системной плате.

Выровняйте отверстие для винта на кронштейне кабеля дисплея с отверстием на основании компьютера.

Установите винт (M3x3), крепящий кронштейн кабеля дисплея к основанию компьютера.

Протяните антенные кабели через направляющие на основании компьютера.

Приклейте кабель камеры к основанию компьютера.

Подключите кабель камеры к системной плате.
