Замена подшипников и винта в персональном массажёре Doxy
Визуальное руководство для ручного разбора, которое я недавно составил
как разобрать и заменить подшипники в массажёре Doxy (оригинальные и версии с литой головкой). Это может подойти для нового Doxy Die-Cast R с внутренними батареями, но у меня пока нет такого устройства для разборки
Шаг 1
Снимите силиконовую насадку
Шаг 2
Используйте отвертку T20 для разборки литой головки
Шаг 3
Примените силу рычага, удар или кручение, чтобы оторвать клей под металлическим кольцом
Это может заметно повредить кольцо,
Оно не склеится обратно — для сборки потребуется резиновый герметик или клей
Шаг 4

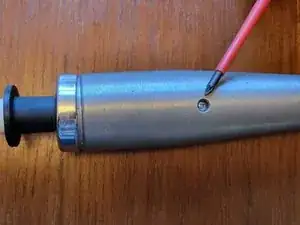

Используйте отвертку PZ1 для выкручивания винтов корпуса

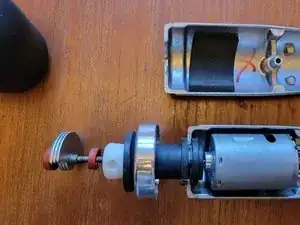

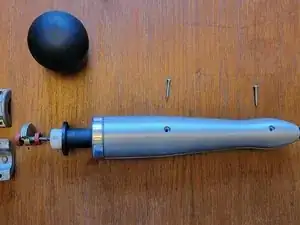

Разъедините две половины корпуса
Шаг 5

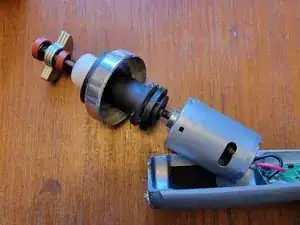

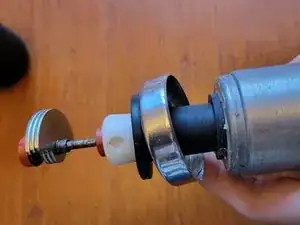

Осторожно подденьте мотор и шейку из корпуса

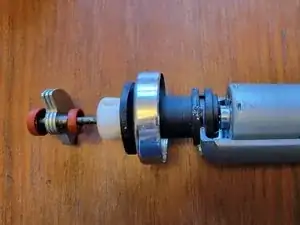

Сдвиньте шейку вверх в направлении противовеса
Шаг 6

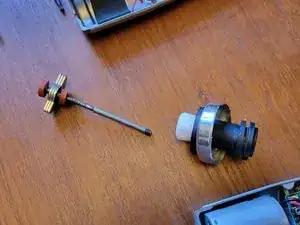

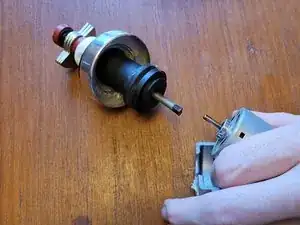

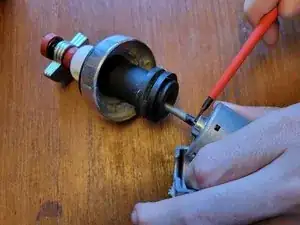

Используйте отвертку, чтобы поддеть пружинный вал и отделить его от вала двигателя
Шаг 7

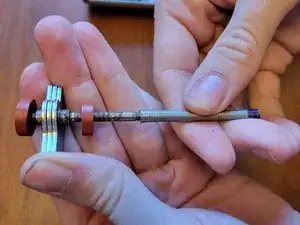

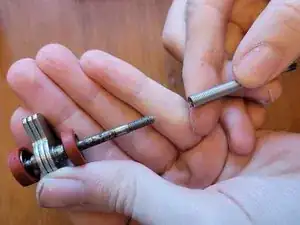

Выверните пружинный вал из вала противовеса
Шаг 8

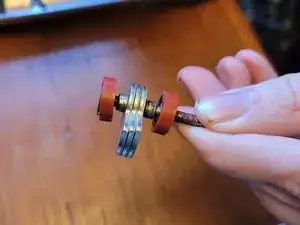

Снимите резиновые демпфирующие втулки и сохраните их под рукой
Шаг 9

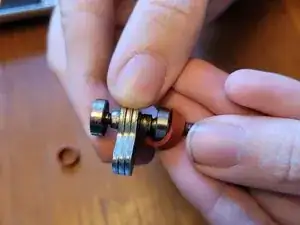

Используйте отвертки или клинья, чтобы вынуть два старых подшипника
Шаг 10

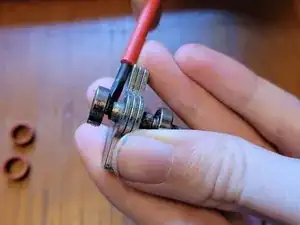

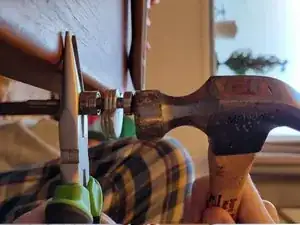

Впрессуйте новые подшипники на место
Прилагайте силу только к внутренней дорожке подшипника — давление на наружную дорожку может повредить подшипник
использование одного из старых подшипников помогает равномерно распределить нагрузку
Верните резиновые демпферы на место
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Теперь у вас должен быть рабочий Doxy с новыми подшипниками!
при необходимости можно использовать немного смазки, чтобы облегчить вращение подшипников, если заводская смазка слишком густая
но будьте осторожны — не смазывайте резиновые втулки, так как они могут проскальзывать и увеличивать трение на противовесе
Перевод руководства с ifixit.com
