Замена выпускного вентиля Bionaire BAP 600
Это руководство по замене, которое будет использовать предыдущие руководства по замене для достижения конечной цели — замены выпускного вентиля.
Шаг 1

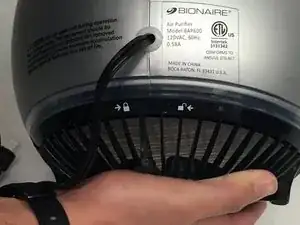

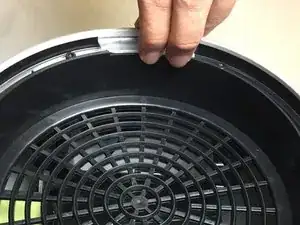

Поверните основание против часовой стрелки, поддерживая верхнюю часть противоположной рукой.
Шаг 2

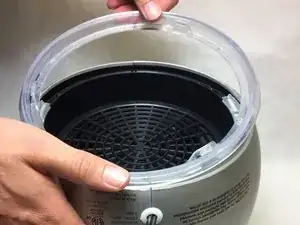

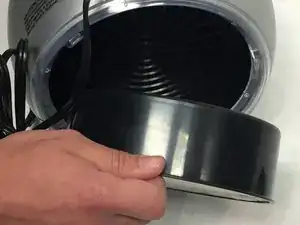

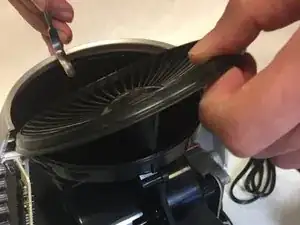

Оттяните основание от корпуса, чтобы открыть воздушный фильтр.
Шаг 3

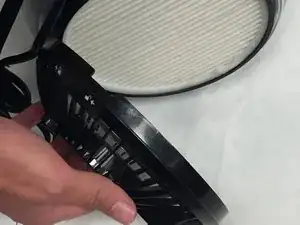

Возьмитесь за край корпуса фильтра и вытяните фильтр от остальной части устройства.
Шаг 4

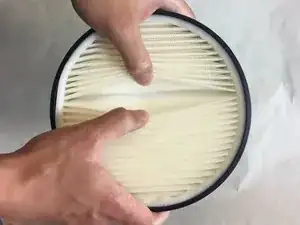

Осторожно раздвиньте каждую складку фильтра, чтобы проверить наличие истирания или других аномалий. При необходимости очистите мягкой тряпкой от пыли.
Шаг 5

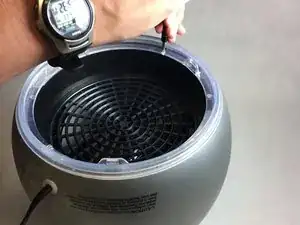

Удалите все 6 винтов из корпуса светодиодов.
Шаг 6
После удаления 6 винтов снимите корпус светодиодов с нижней части устройства, приподняв его.
Шаг 7

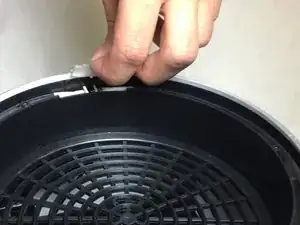

Двумя пальцами подденьте полупрозрачную крышку светодиодов изнутри. Повторите этот шаг для второго защёлкивающего язычка.
Шаг 8
Подняв под углом 45 градусов, оттяните полупрозрачный язычок от корпуса. Повторите этот шаг для второй крышки светодиодов.
Шаг 9

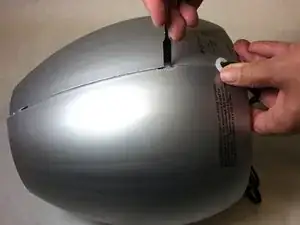

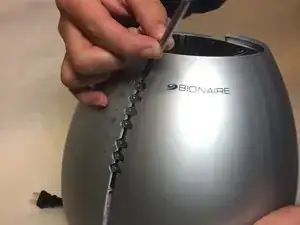

Найдите защёлку примерно в 1 дюйме ниже верхнего вентиля. Вставьте плоский инструмент боковым движением за защёлку и нажмите внутрь, к центру устройства. Удерживая защёлку нажатой, раздвиньте две половины корпуса, чтобы держать оболочку раскрытой.
Шаг 10
Найдите вторую защёлку на задней стороне устройства примерно в 2 дюймах выше сетевого шнура.
Вставьте плоский инструмент под небольшим углом влево от сетевого шнура. Нажмите на защёлку и раздвиньте две половины корпуса.
Шаг 11
Найдите нижнюю защёлку на передней стороне на той же высоте, что и нижняя защёлка на задней стороне.

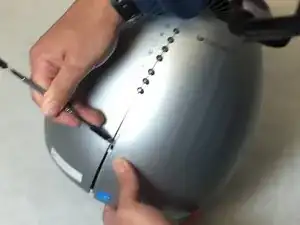

Нажмите на защёлку плоским инструментом под небольшим углом и раздвиньте половины.
Шаг 12
Найдите последнюю защёлку примерно в одном дюйме ниже верха на передней стороне.
Нажмите на защёлку плоским инструментом под небольшим углом и закончите снятие снимаемой половины корпуса.
Шаг 13
Найдите корпус винта напротив платы управления и удалите винт.
Шаг 14

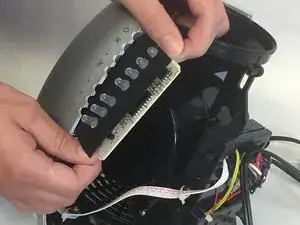

Найдите плату управления и крепко возьмите её за верх и низ. Потяните плату прямо наружу, остерегаясь изгиба платы при снятии.
Шаг 15

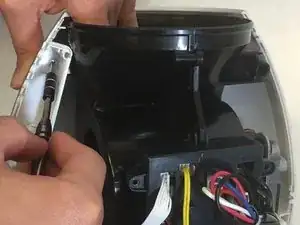

Найдите винт, который был скрыт платой управления, и удалите его, чтобы освободить вторую половину корпуса.
Шаг 16

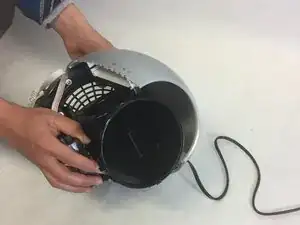

Снимите освобождённую половину корпуса, чтобы полностью снять внешнюю оболочку устройства.
Шаг 17

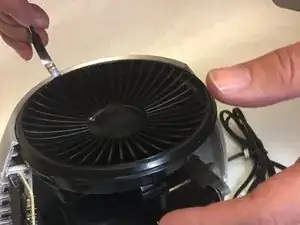

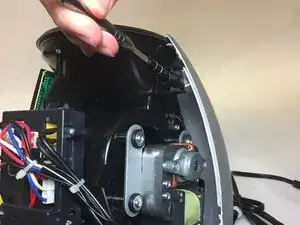

Используйте плоский инструмент и поместите его между выпускным вентилем и внутренней стороной внешней оболочки.
Шаг 18
Теперь потяните выпускной вентиль на себя и поднимите вверх, чтобы освободить выпускной вентиль для замены, как показано ниже.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
