Как собрать Sigrow Air Pro

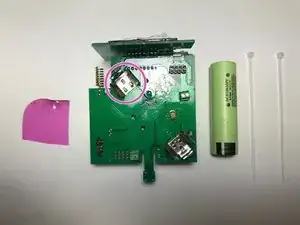

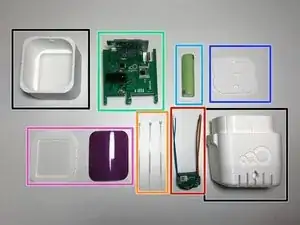

Убедитесь, что у вас есть все необходимые детали для сборки Air Pro.

Плата

Аккумулятор

Плата для платы

Фильтр и держатель фильтра

Стяжки

Датчик CO2

Корпус и крышка

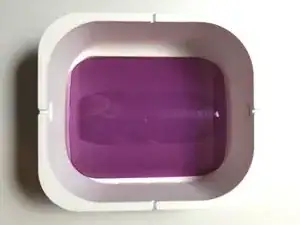

Поместите фильтр розовой стороной вверх в крышку.

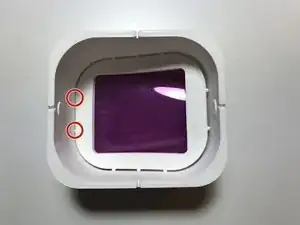

Вставьте держатель фильтра в крышку. Начните с одной из коротких сторон и совместите штырьки держателя с отверстиями в крышке.

Теперь полностью втолкните держатель.

Вы должны услышать щелчок, когда держатель защёлкнется по всем сторонам.

Отломите две тонкие полоски платы с каждой стороны.

Добавить после фото

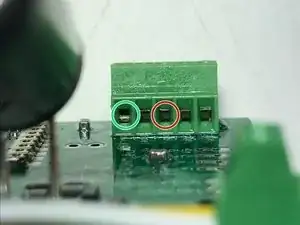

Перед вставкой проводов убедитесь, что разъёмы открыты.

Открыто

Закрыто

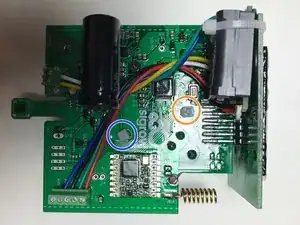

Подключите провода датчика CO2 так же, как показано на фото.

Аккуратно потяните за все провода, чтобы убедиться, что они надёжно подключены и не выпадут.

Поверните датчик CO2 один раз, чтобы провода не болтались.

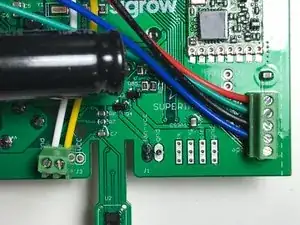

Синий и зелёный провода должны оказаться с внешней стороны платы.

Зафиксируйте датчик CO2 в верхней части платы с помощью стяжки.

Датчик не должен выступать за пределы платы.

Поместите небольшой кусочек пластика от фильтра на отрицательной стороне держателя аккумулятора.

Отрицательная сторона обозначена знаком (–) и находится с той стороны, что ближе к солнечным панелям.

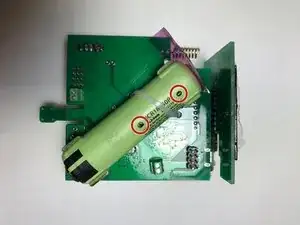

Вставьте аккумулятор в держатель, соблюдая правильную ориентацию.

Убедитесь, что плюс (+) и минус (–) на аккумуляторе и на плате находятся с одной стороны.

Зафиксируйте аккумулятор стяжкой.

Стяжка вставляется спереди, чуть ниже надписи «sigrow», охватывает аккумулятор и проходит обратно через плату.

Затем стяжка фиксируется второй стяжкой.

Обрежьте оставшиеся концы стяжки.

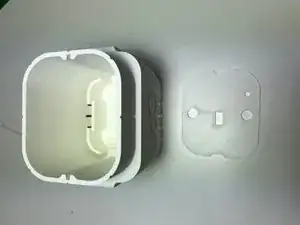

Вставьте плату для платы в корпус в той же ориентации, как на фото.

Держите корпус так, чтобы логотип Sigrow был обращён к вам.

Вставьте плату для платы так, чтобы прямоугольное отверстие было немного слева.

Наименьшее отверстие должно находиться справа, ближе к вам.

До конца вдвиньте плату для платы и прижмите её к выступающим рёбрам на корпусе.

Нет фото готового изделия

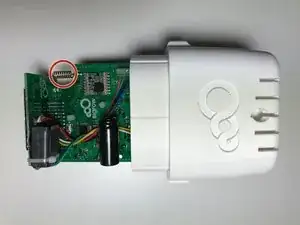

Вставьте плату так, чтобы датчик CO2 оказался с той же стороны, где находится логотип Sigrow.

Прижмите плату к плате для платы.

Теперь антенна должна выступать менее чем на 5 мм.

Наденьте крышку на корпус. Крышка должна плотно сидеть и не отваливаться, даже если сильно потрясти сенсор.
