Замена динамиков OneLink Safe and Sound

Проведите металлической лопаткой под пластиковой окантовкой и по периметру сверху устройства, чтобы ослабить клей.

Снимите пластиковую окантовку.

Используйте отвертку Phillips #0, чтобы отвинтить девять винтов на верхней части устройства.

Не дергайте и не тяните крышку, так как верхнюю часть устройства соединяют ленты и кабели с материнской платой. Их нужно отсоединить перед снятием верхней части.

Используйте пинцет или лопатку, чтобы отсоединить ленточный кабель от материнской платы.

Используйте пинцет, чтобы отсоединить кабель динамика от материнской платы.

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить разъём микрофона от материнской платы.

Снимите верхнюю часть устройства.

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить кабель от материнской платы.

Используйте отвертку Phillips #0, чтобы отвинтить один винт, фиксирующий пластиковую клетку аккумулятора.

Снимите пластиковую клетку, удерживающую аккумулятор на месте.

Извлеките аккумулятор из устройства.

Используйте инструмент для вскрытия, чтобы отсоединить кабель Wi‑Fi от модуля Bluetooth.

Поднимите модуль Bluetooth с дочерней платы.

Поднимайте его строго вверх, чтобы не согнуть тонкие контакты, соединяющие модуль Bluetooth с платой.

Используйте инструмент для вскрытия, чтобы отсоединить кабели динамиков от дочерней платы.

Используйте инструмент для вскрытия, чтобы поднять дочернюю плату с материнской платы.

Дочерняя плата установлена на белой пластиковой основе поверх материнской платы.

Используйте отвертку Phillips #0, чтобы отвинтить семь винтов, удерживающих белую основу и материнскую плату.

Осторожно снимите материнскую плату.

Уберите кабели динамиков из каналов вдоль кромки крышки динамика.

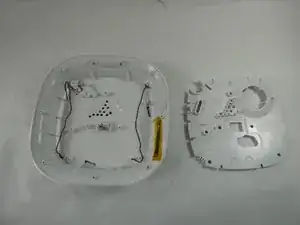

Используйте инструмент для вскрытия или пальцы, чтобы поднять крышку динамика с задней крышки, в которой размещены динамики.

После снятия крышки динамика динамики можно заменить.
