Замена материнской платы Bissell Air180
Материнская плата в Bissell Air180 размещена внутри корпуса вентилятора. Это основная плата очистителя воздуха, отвечающая за связь между источником питания, кнопками управления и регулятором скорости вентилятора и таймера. Если очиститель воздуха работает неправильно или внезапно отключается, обратитесь к руководству по устранению неполадок «Очиститель воздуха не реагирует» или выполните следующие шаги для замены материнской платы.
Шаг 1
Сожмите зажим на задней панели нижнего корпуса и отведите панель от корпуса, обнажив воздушный фильтр.
Шаг 2
Возьмите за боковые стороны фильтра и потяните его вверх.
Шаг 3

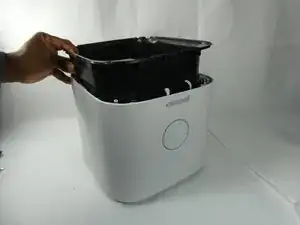

Оттяните фильтр от нижнего корпуса, извлекая его из устройства.
Шаг 4
Удалите четыре винта Филлипс #1 длиной 18 мм, соединяющих нижний корпус с остальной частью устройства.
Шаг 5

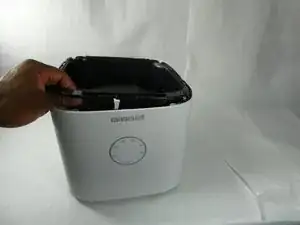

Отведите нижний корпус от остальной части устройства, отделяя блок питания.
Отключите красный провод, чтобы полностью отсоединить блок питания от корпуса вентилятора и материнской платы.
Шаг 6

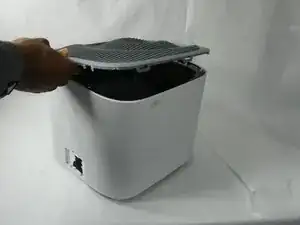

Снимите верхнюю решетку, отделив её от корпуса вентилятора и материнской платы.
Шаг 7

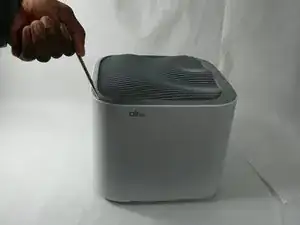

С помощью пластиковой лопатки подденьте панель управления кнопками и отведите её от остальной части устройства.
Шаг 8

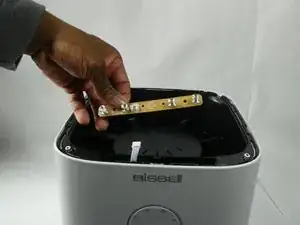

Оттяните провод, соединяющий элементы управления кнопками с корпусом вентилятора, чтобы полностью отключить панель управления от устройства.
Шаг 9

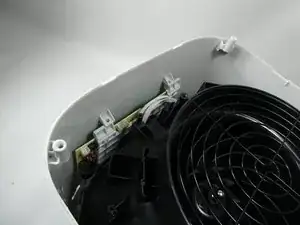

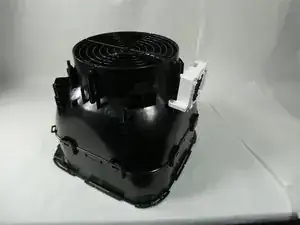

Переверните корпус с материнской платой и вентилятором вверх дном, чтобы найти место отсоединения вентилятора от остальной части устройства.
Удалите два винта длиной 11 мм крестовой отвёрткой Филлипс #1.
Отсоедините два провода, соединяющие вентилятор с материнской платой, чтобы вентилятор стал свободен внутри корпуса.
Шаг 10
Переверните корпус с материнской платой и вентилятором обратно и потяните вентилятор вверх, отделяя его от остальной части устройства.
Шаг 11

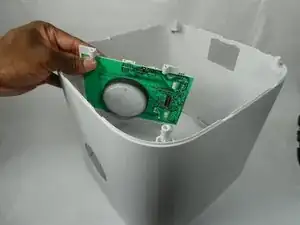

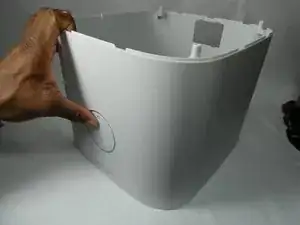

Приложите давление и выдвиньте регулятор управления, чтобы извлечь материнскую плату из устройства.
Удаление двух винтов 11 мм Филлипс #1 при отсоединении вентилятора также отсоединило материнскую плату от остальной части устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
