Замена материнской платы OneLink Safe and Sound

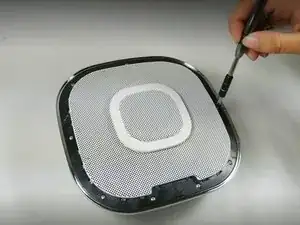

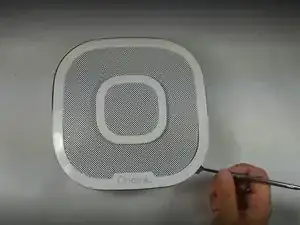

Просуньте металлическую лопатку под пластиковый ободок и по периметру сверху устройства, чтобы ослабить клей.

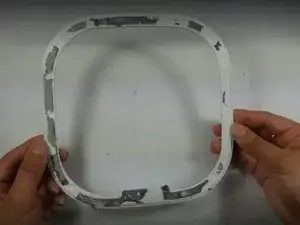

Снимите пластиковый ободок.

Используйте крестовую отвёртку Phillips №0, чтобы выкрутить девять винтов в верхней части устройства.

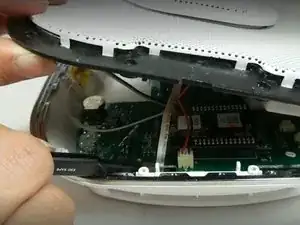

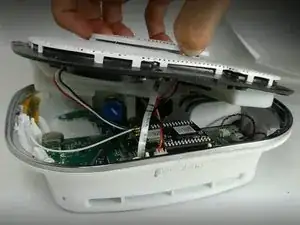

Не дергайте и не тяните крышку, так как к верхней части устройства подключены шлейфы и кабели, которые необходимо отключить перед снятием крышки.

Используйте пинцет или лопатку, чтобы отсоединить шлейф от материнской платы.

Используйте пинцет, чтобы отключить кабель динамика от материнской платы.

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить разъём микрофона от материнской платы.

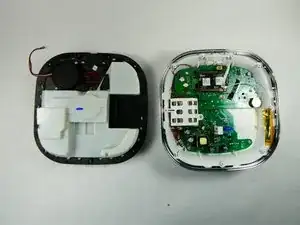

Снимите верхнюю часть устройства.

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить кабель от материнской платы.

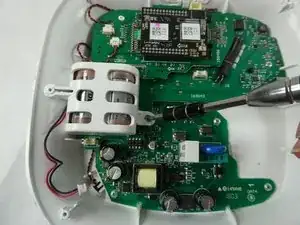

Используйте крестовую отвёртку Phillips №0, чтобы выкрутить один винт, фиксирующий пластиковую корзину батареи.

Снимите пластиковую корзину, удерживающую батарею на месте.

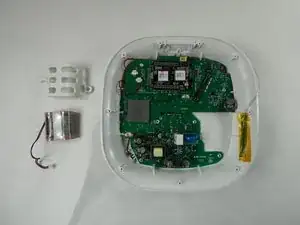

Извлеките батарею из устройства.

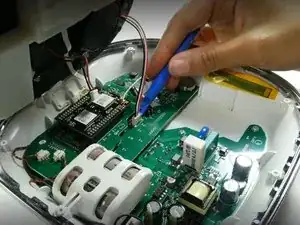

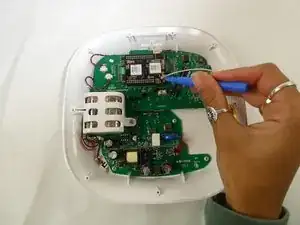

Используйте инструмент для вскрытия, чтобы отсоединить Wi‑Fi кабель от модуля Bluetooth.

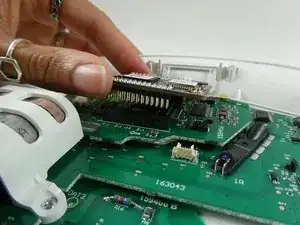

Поднимите модуль Bluetooth с дочерней платы.

Поднимайте его строго вверх, чтобы не погнуть тонкие контакты, соединяющие модуль Bluetooth с платой.

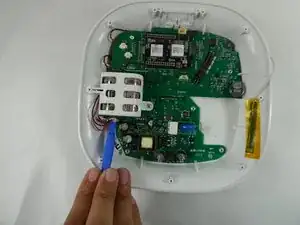

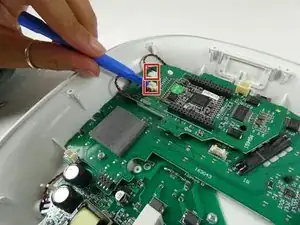

Используйте инструмент для вскрытия, чтобы отключить кабели динамиков от дочерней платы.

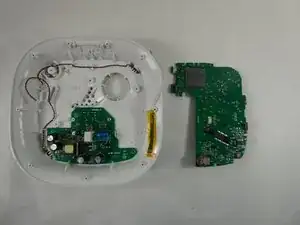

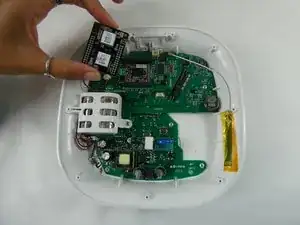

Используйте инструмент для подъёма, чтобы снять дочернюю плату с материнской платы.

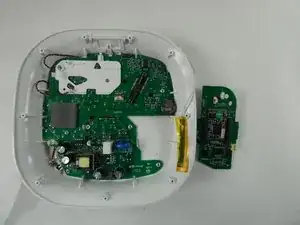

Дочерняя плата расположена на белой пластиковой основе поверх материнской платы.

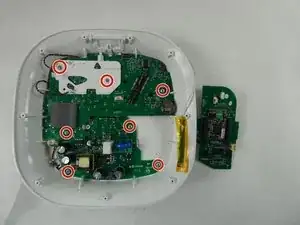

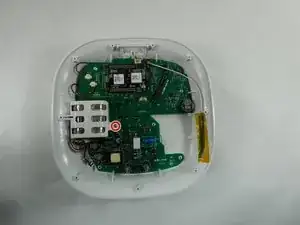

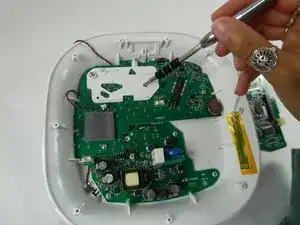

Используйте крестовую отвёртку Phillips №0, чтобы выкрутить семь винтов, удерживающих белую основу и материнскую плату.

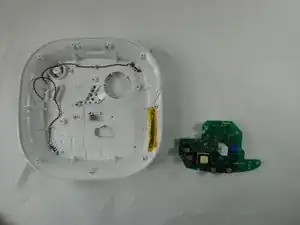

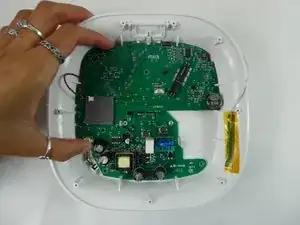

Осторожно извлеките материнскую плату.
