Замена светодиодной лампы ночника Bionaire BAP 600

Поверните основание против часовой стрелки, поддерживая верхнюю часть противоположной рукой.

Оттяните основание от корпуса, чтобы обнажить воздушный фильтр.

Возьмитесь за край корпуса фильтра и оттяните фильтр от остальной части устройства.

Осторожно разверните каждую складку фильтра, чтобы проверить наличие истираний или других аномалий. При необходимости очистите пылевой тряпкой.

Удалите все 6 винтов из корпуса светодиода.

После удаления 6 винтов снимите корпус светодиода с нижней части устройства, подняв его вверх.

Указательным и средним пальцами подденьте полупрозрачную крышку светодиода изнутри. Повторите шаг для второй защёлки.

После подъёма на 45 градусов оттяните полупрозрачную защёлку от корпуса. Повторите для второй крышки светодиода.

Найдите защёлку примерно в 1 дюйме ниже верхней вентиляционной решётки. Вставьте плоский инструмент сбоку за защёлку и нажмите внутрь, к центру устройства. Удерживая защёлку прижатой, раздвиньте две половины корпуса, чтобы держать оболочку раскрытой.

Найдите вторую защёлку на задней стороне устройства примерно в 2 дюймах над кабелем питания.

Вставьте плоский инструмент под небольшим углом слева от кабеля питания. Нажмите на защёлку и раздвиньте две половины корпуса.

Найдите нижнюю защёлку на передней стороне на той же высоте, что и нижняя защёлка на задней стороне.

Нажмите на защёлку плоским инструментом под небольшим углом и раздвиньте половины.

Найдите последнюю защёлку примерно в одном дюйме ниже верхней части на передней стороне.

Нажмите на защёлку плоским инструментом под небольшим углом и завершите снятие съёмной половины корпуса.

Найдите корпус винта напротив платы управления и удалите винт.

Найдите плату управления и крепко возьмите её за верх и низ. Потяните плату прямо наружу, стараясь не изгибать плату при извлечении.

Найдите винт, который был скрыт платой управления, и удалите его, чтобы освободить вторую половину корпуса.

Снимите освобождённую половину корпуса, чтобы полностью удалить внешнюю оболочку устройства.

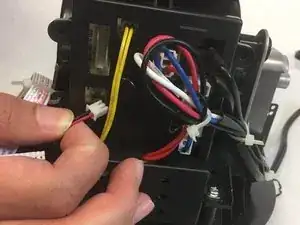

Далее, когда вы увидите внутренности очистителя воздуха, будут видны штекерные разъёмы с выходящими из них проводами. Просто возьмите два проводных штекера (чёрный и красный) и потяните их на себя, как показано ниже.

Примечание: держатели-зажимы связывают чёрный и красный провода вместе. Перережьте стяжки.

Примечание: аккуратно вытяните плату с расположенной под ней светодиодной лампой, чтобы заменить лампу.

Теперь используйте паяльный набор, чтобы выпаять припой на плате, удерживающий провода светодиода, как показано ниже. После выпаивания припоя от проводов светодиода переходите к следующему шагу.

Последний шаг — аккуратно извлечь светодиод с платы и заменить неисправную лампу на новую, как показано ниже.
