Замена сетевого шнура пылесоса Festool CT 26 E HEPA

Отключите имеющийся сетевой шнур от розетки.

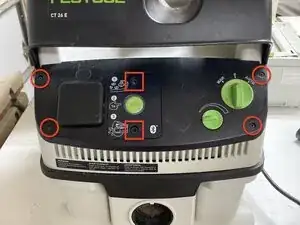

Отверткой Torx T15 отвинтите четыре винта на передней панели, отмеченные красным кругом.

Ключом-шестигранником 5 мм отвинтите два винта с головкой под колпак на панели аксессуаров (красные квадраты).

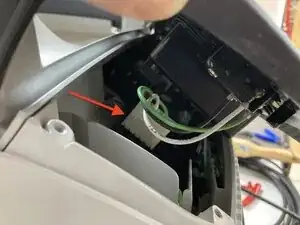

Начиная с левой стороны, оттяните левую часть передней панели управления от корпуса пылесоса. Просуньте руку внутрь и отсоедините белый прямоугольный проводной разъем. Этот разъем отсоединяется довольно легко.

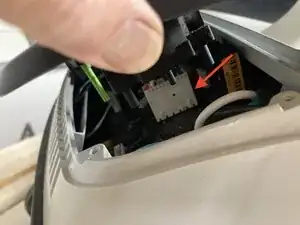

Оттяните правую часть передней панели управления от корпуса и отсоедините оставшийся белый прямоугольный проводной разъем. Провода здесь короче, поэтому пространство ограничено. Этот разъем потребует значительно больших усилий для разъединения, чем первый. При необходимости используйте плоскую отвертку или инструмент для снятия автомобильных крепежей в качестве рычага.

Передняя панель теперь отделена. Отложите её в сторону.

Внутри области панели управления скопится опил и грязь. Сейчас хорошее время использовать баллончик со сжатым воздухом, компрессор или воздуходувку, чтобы всё выдуть и привести в чистое состояние.

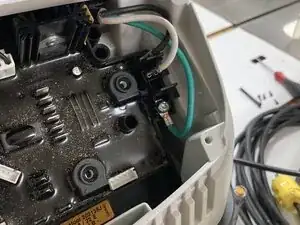

Отверткой Torx T15 отвинтите винт M4, удерживающий зеленый провод заземления с кольцевой клеммой. Между винтом и клеммой находится зубчатая шайба. Следите, чтобы не потерять её.

Щипцами с зауженными губками снимите две женские быстроразъемные клеммы с их плоских штыревых контактов (черный и белый провода).

Кабель входит в корпус пылесоса сзади и проходит через трубу внутри корпуса, выходя на правой стороне области передней панели управления. Кабель зафиксирован хомутом от натяжения на правой задней стороне корпуса пылесоса.

Отверткой Torx T20 отвинтите хомут от натяжения. После отвинчивания вы можете вытащить его пальцами или щипцами.

Вытяните старый шнур наружу через заднюю часть, вместе с разъемами.

Возьмите новый шнур и острым ножом разрежьте внешнюю оболочку на расстоянии 4,5 дюйма от одного конца. Будьте осторожны, чтобы не повредить отдельные изолированные жилы. Снимите кусок внешней оболочки и выбросьте.

Отрежьте бумажную или пластиковую прокладку, если она видна. Отрежьте 1,75 дюйма от черного и белого проводов. НЕ РЕЗАНИТЕ зеленый провод.

Стриппером снимите 1/4 дюйма изоляции с каждого из черного, белого и зеленого проводов.

С помощью инструмента для обжима вставьте зеленый провод в кольцевую клемму 14 AWG и обожмите.

Наденьте на черный провод быстросъемную незакаленную гнездовую клемму 14 AWG 1/4" и обожмите. Повторите то же для белого провода.

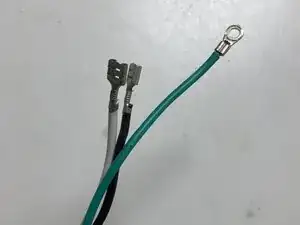

Подготовка нового кабеля завершена.

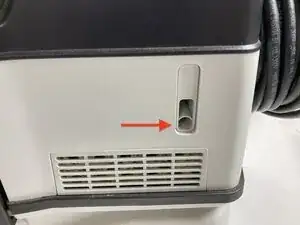

Работая с задней части пылесоса, вставьте новый кабель с его разъемом в воронкообразное отверстие сзади. Протолкните кабель вперед, пока конец с разъёмами не станет видимым в области панели управления. Вы протолкнёте около пятнадцати дюймов кабеля через устройство.

Щипцами наденьте два быстросъемных разъёма на плоские клеммы. Черный провод идет на верхнюю клемму. Белый провод идет на следующую вниз.

Вставьте винт M4 и зубчатую шайбу через кольцевую клемму зеленого провода и закрутите на место отверткой Torx T15.

Установка хомута выполняется в обратном порядке снятия. Вставьте хомут в паз на правой задней стороне пылесоса и затяните винт отверткой Torx T20 до посадки.

Установка передней панели управления производится в обратном порядке снятия.

Установите панель управления на место, просуньте руку справа и снова подключите белый разъем. Он плотно входит, и вам может потребоваться прижать его валом плоской отвертки. Вдавите до полного усадки.

Повторите для белого проводного разъёма слева.

Вставьте четыре черных винта Torx в каждый угол и затяните отверткой Torx T15.

Вставьте два длинных черных винта с головкой под колпак обратно через панель аксессуаров и затяните ключом 5 мм.

Ослабьте хомут на задней части вашей новой вилки NEMA 5-15 120 В 15 А и наденьте её на конец кабеля.

Острым ножом снимите примерно 1,25 дюйма оболочки. Отрежьте бумажную или пластиковую прокладку и выбросьте.

Стриппером снимите 1/4 дюйма изоляции с каждого из черного, белого и зеленого проводов.

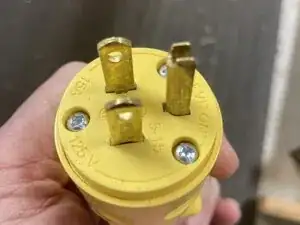

Вставьте каждый провод в соответствующий зажим внутри вилки и прочно затяните винт. Зеленый провод подключается к зажиму у основания контактного штыря заземления, белый провод — к зажиму со серебряным винтом, черный провод — к зажиму с латунным винтом.

Вставьте пластину с электрическими контактами в корпус вилки и затяните три винта крестовой отверткой #2 до плотной посадки.

Вдвиньте часть кабеля, выступающего из задней части вилки, так, чтобы хомут на задней части вилки при затягивании полностью охватил кабель. Поочередно затягивайте винты на каждой стороне хомута, пока кабель не будет надежно зажат.

Вставьте новую вилку в электрическую розетку. Включите пылесос, чтобы убедиться, что он работает. Готово.
