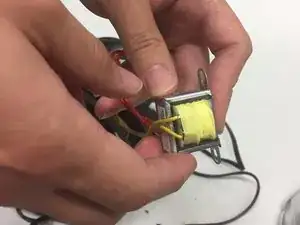

Замена трансформатора Bionaire BAP 600
Это руководство о том, как заменить трансформатор Bionaire BAP 600. Вам может понадобиться заменить трансформатор, если устройство не включается или производительность недостаточна. Эта замена решит проблемы, связанные с потерей питания. Достаточно базовых механических навыков.
Шаг 1

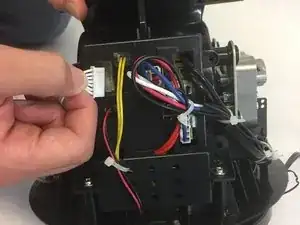

Сначала отсоедините 7-контактный разъем.
Шаг 2

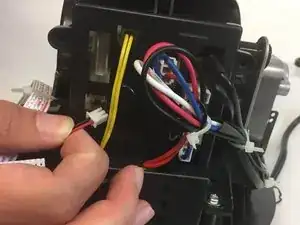

Далее отсоедините 2-контактные провода, соединяющие передние светодиоды.
Шаг 3

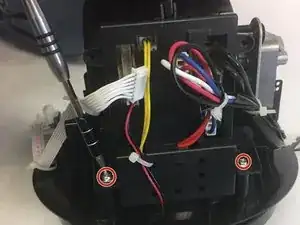

Затем снимите два винта.
Шаг 4

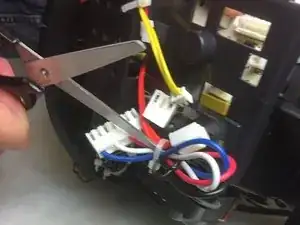

Далее отсоедините контактные штифты и используйте ножницы, чтобы разрезать стяжки.
Шаг 5

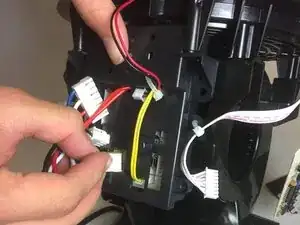

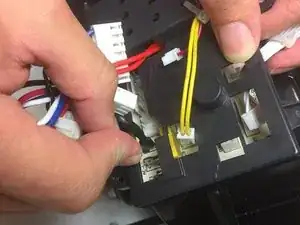

Теперь отсоедините остальные контактные соединения.

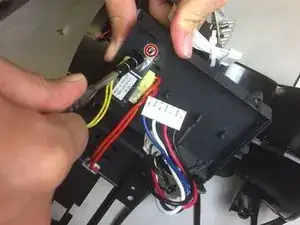

Далее снимите нейтральные и фазные провода, вытянув два черных провода.
Шаг 6

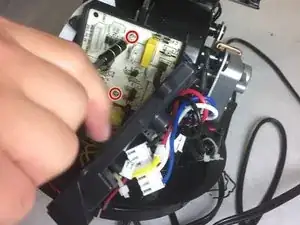

Теперь открутите два винта на изображении.
Проверьте конденсатор на наличие вздутий, так как это признак необходимости его замены.

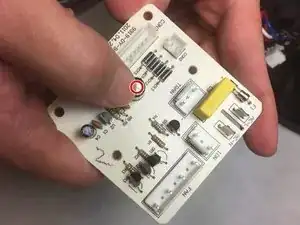

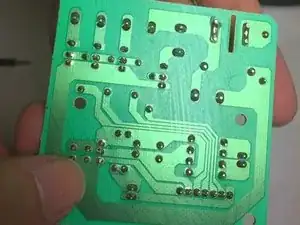

Обратите внимание на подгоревшие точки пайки на задней стороне печатной платы.
Шаг 7

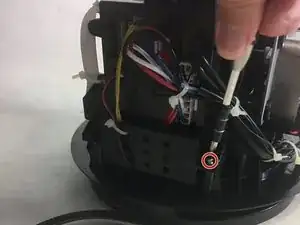

Используйте отвертку, чтобы открутить винты.
Заключение
Для повторной сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
