Замена выключателя лампы Ottlite PL-0094

Положите лампу на бок и снимите 2 винта между нижним и верхним столбиками лампы. Аккуратно раздвиньте две секции на несколько сантиметров. Сдвиньте пластиковую крышку выключателя вверх, чтобы снять её.

Снимите 2 винта, удерживающие плату с USB-портом на крышке.

Острым ножом аккуратно вырежьте 2 пластиковых крепления платы сенсорного выключателя и извлеките их из крышки.

Маленькая плоская кнопка вкл/выкл также должна выпасть.

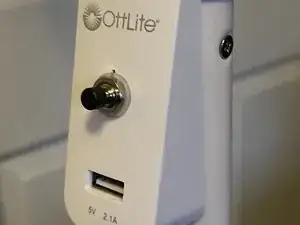

Я установил новый выключатель в место старой кнопки. Там уже почти есть отверстие — достаточно срезать оставшийся пластик, чтобы получить отверстие примерно 3/8 дюйма.

Потребуется укоротить маленькие пластиковые стойки, которые удерживали плату выключателя.

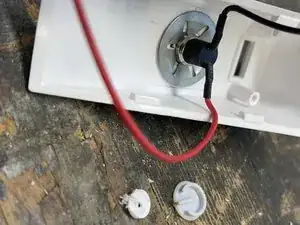

У выключателя мало резьбы, поэтому нельзя использовать толстые шайбы. Я использовал внутреннюю гайку-скоростную шайбу 5/16", которая также помогает центрировать выключатель, поскольку отверстие немного больше нужного.

С внешней стороны я поставил тонкую пластиковую шайбу, затем гайку для выключателя.

Загните язычки вниз, как на фото, чтобы проводка поместилась при сборке. Затяните гайку.

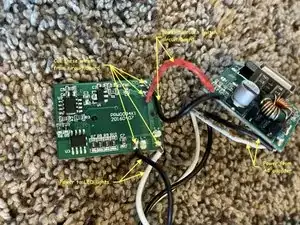

Поскольку сенсорный выключатель не работает, плата выбрасывается. Отрежьте 4 провода у этой платы.

Я припаял провода вместе и изолировал термоусадочной трубкой. Можно также использовать качественные изолированные соединители для проводов.

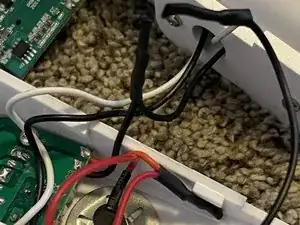

Соедините два чёрных провода вместе — тот, что от платы USB, с тем, что идёт к лампам.

Соедините красный провод от платы USB с одним из проводов нового выключателя. Я использовал красный провод выключателя.

Второй провод от выключателя соедините с белым проводом, идущим к лампам.

Прикрутите плату USB обратно на место.

Протяните провода обратно через отверстия в столбике лампы. Сложите провода так, чтобы они поместились внутри крышки при её надевании.

Соедините два столбика лампы и установите 2 винта, чтобы зафиксировать их вместе.

Подключите питание — надеюсь, ваша лампа теперь работает.
