Разборка диффузора светильника Philips HF3485

ПРЕДУПРЕЖДЕНИЕ Убедитесь, что шнур питания лампы отключен, чтобы избежать случайного контакта с проводами под напряжением...

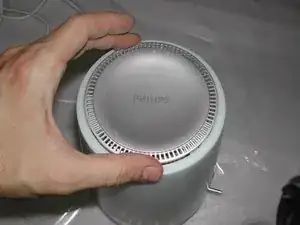

Установите лампу на стол и слегка надавите на верхнюю серую панель лампы.

Поверните крышку против часовой стрелки.

Теперь верхнюю часть можно легко снять.

Снимите лампочку из патрона.

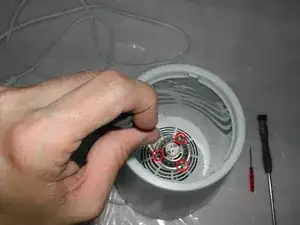

С помощью длинной отвертки с крестообразным наконечником открутите 3 винта, которые крепят патрон GU5.3 на месте.

Положите лампу на стол.

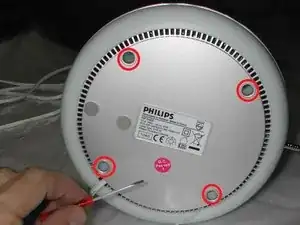

С помощью маленькой плоской отвертки оторвите четыре резиновые ножки, скрывающие винты нижней панели лампы.

С помощью длинной отвертки с крестообразным наконечником открутите четыре винта из глубоких отверстий нижней панели.

С помощью маленькой плоской отвертки снимите нижнюю отделку, аккуратно поддев за защелки, соединяющие ее с управляющим блоком.

Осторожно снимите нижнюю отделку.

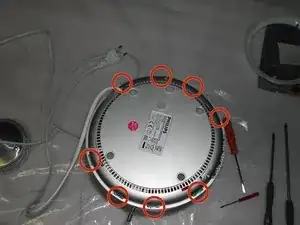

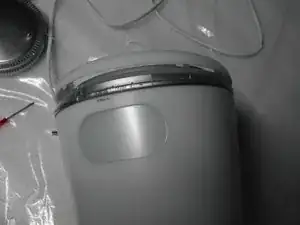

Найдите 8 пластиковых защелок, которые удерживают диффузор на нижней панели лампы.

Эти защелки сильно крепят диффузор к нижней панели, и, возможно, нам придется сломать одну или две из них, чтобы отделить диффузор.

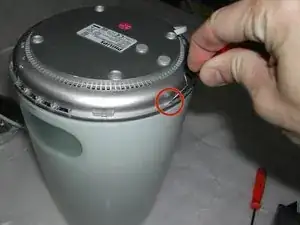

Срежьте одну или две пластиковые защелки канцелярским ножом.

Это упростит освобождение других пластиковых защелок без риска повреждений. Philips, вероятно, разработала это так, чтобы лампа не могла быть отремонтирована.

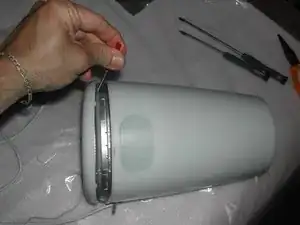

С помощью маленькой прямой отвертки освободите оставшиеся 6 защелок, одновременно надавливая на каждую и вытаскивая диффузор от нижней панели.

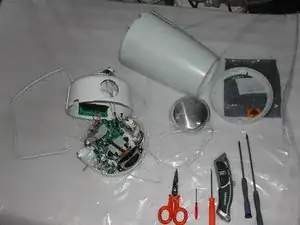

Аккуратно снимите основную плату с диффузора.

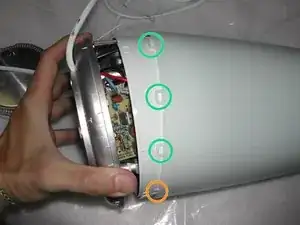

На рисунке обратите внимание на защелки зеленого цвета, которые остались целыми с предыдущего шага, и на защелку оранжевого цвета, которая была срезана.

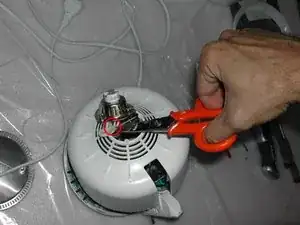

С помощью ножниц срежьте пластиковый зажим, который скрепляет два провода патрона лампочки.

Этот шаг необходим для освобождения основной платы.

Теперь мы можем продолжить с фиксированием электронной платы.
