Ремонт блока питания Philips Wake-Up HF3520

Под блестящей наклейкой UL находится винт. Снимите наклейку или проткните её, чтобы выкрутить и снять эту нижнюю панель.

Панель удерживается двумя защёлками в задней части будильника/лампы. Если панель не выходит легко, аккуратно покрутите плоскую отвёртку или лопатку в решётке рядом с местом, где был винт, чтобы ослабить её.

Переворот лампы на спину откроет небольшой участок ободка, который можно отдёрнуть. Это небольшая пластиковая полоска с защёлками, которые нужно отключить для снятия.

Вставьте лезвие ломика непосредственно в щель над крышкой. Как только оно зайдёт на несколько миллиметров, наклоните его, чтобы слегка приподнять крышку.

Сдвиньте ломик вправо и прижмите его к защёлке, чтобы освободить её. То же проделайте для левой стороны.

«Ломик» — это по сути небольшой шпатель с прочным, слегка гибким лезвием.

Примечание: Несмотря на показанные изображения, использование пластикового инструмента не рекомендуется, так как зазор очень плотный и требует значительных усилий для вставки и сдвига.

Наконец можно открутить ещё два винта с крестообразной шлицем, чтобы снять кольцо с кнопками.

Совет: Поднимите один край кольца, наклоняя его в сторону задней части будильника. Это выведет крючки из-под заднего обода и позволит начать снятие.

Теперь нужно выкрутить шесть винтов, удерживающих передний экран, после чего экран можно будет вытащить вперёд.

Осторожно: не повредите внутренний экран.

Снимите четыре винта, удерживающих внутреннюю сборку экрана.

Примечание по организации винтов: эти винты имеют заострённые концы

По нижним левому и правому краям есть две защёлки, удерживающие сборку.

Используя ломик или любой гибкий плоский металлический инструмент, например шпатель, нажмите задние защёлки внутрь, чтобы освободить.

Примечание: Не удивляйтесь, если придётся нажимать сильно.

Совет: Если слегка вытащить внутреннюю сборку экрана, защёлки будут виднее. Однако это создаёт дополнительное давление на язычки, делая их труднее для освобождения.

Отключите динамик от основной платы.

Антенна (длинный белый провод) имеет хрупкое место пайки к основной плате, поэтому избегайте резких дерганий.

Ослабьте винт и шайбу внутри задней крышки возле динамика и разверните антенну, зажатую под ними. Протяните антенну полностью, чтобы задняя крышка могла быть снята.

Альтернативно, можно вытащить только часть провода, чтобы он стал достаточно свободным и место пайки не было под напряжением.

Внимание: Разъёмы динамика и зуммера одинаковые, поэтому при сборке будьте осторожны.

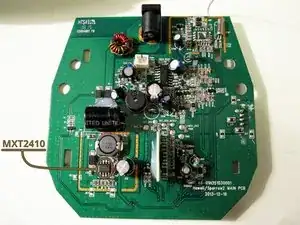

На основной печатной плате с разъёмом питания замените стабилизатор переключающего типа MXT2410 (корпус SO-8).

В настоящее время продавец "adeleparts2010" предлагает эту микросхему (в будущем ассортимент может измениться). Ранее рекомендованное совместимое устройство от Quorvo (ACT4060ASH-T) не подходит и может нанести дополнительный ущерб.

Предупреждение: У меня возникла проблема с ACT4060 — оно взорвалось в одной лампе и повредило светодиоды. Поэтому это не идеальная замена.

Ниже описаны шаги по замене микросхемы с помощью паяльника. Для лучшего результата нужна качественная станция с терморегуляцией и тонким, но не слишком тонким жалом. Пайка проводом диаметром около 0,5 мм, оплеткой для выпаивания и флюсом. Канифольный флюс обязателен, так как он обеспечивает хорошее течение припоя после испарения флюса внутри проволоки.

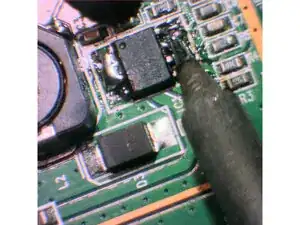

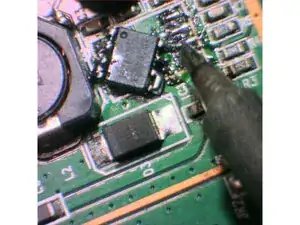

На первой фотографии показаны припой и жало. Затем используйте припой, чтобы залудить все контакты с обеих сторон, попеременно прогревая их с двух сторон, пока микросхема не ослабнет. Это может занять некоторое время (десятки секунд), но это не важно, так как микросхема уже неисправна. Не используйте слишком высокую температуру. 360°C приемлемо.

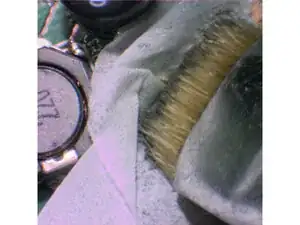

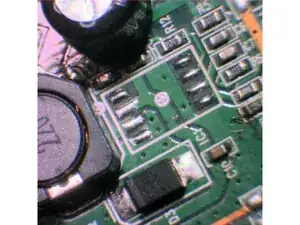

Удалите припой оплёткой для выпаивания. Очистите остатки флюса изопропиловым спиртом.

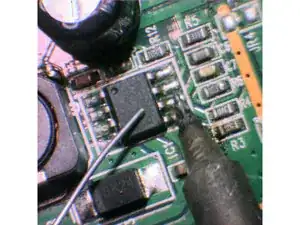

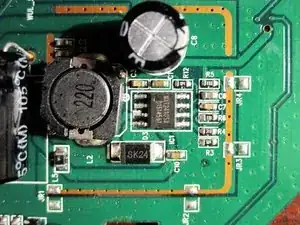

Прикрепите новую микросхему (правильная ориентация: здесь точка слева, где находится катушка с маркировкой '220'). Затем используйте флюс и припой, чтобы припаять оставшиеся выводы.
