Разборка Philips Wake-Up HF35xx

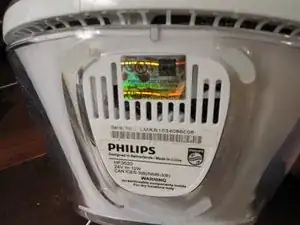

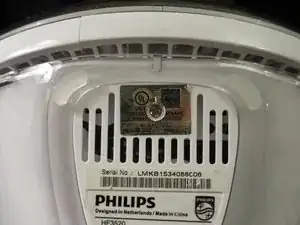

Под блестящей наклейкой UL находится винт. Снимите наклейку или проколите её, чтобы открутить и снять нижнюю панель.

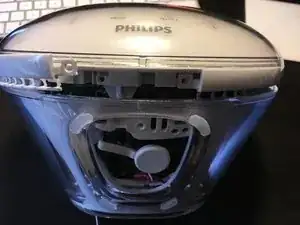

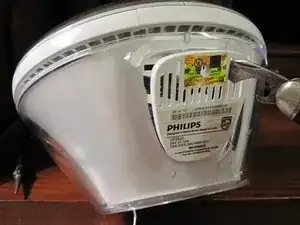

Панель удерживается двумя защёлками, прикреплёнными к задней части часов/светильника. Если панель не выходит легко, аккуратно покачайте в воздухозаборной решётке плоскую отвёртку или лопатку, рядом с местом, где был винт, чтобы её ослабить.

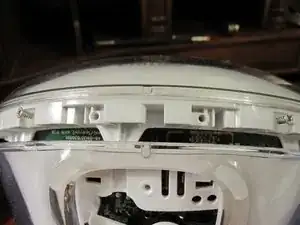

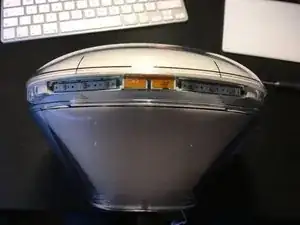

Положив светильник на спину, вы увидите небольшой участок ободка, который можно отжать. Это пластиковая полоска с крючками, которые нужно освободить для снятия.

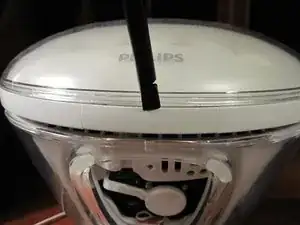

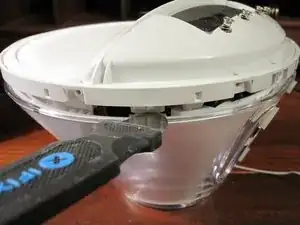

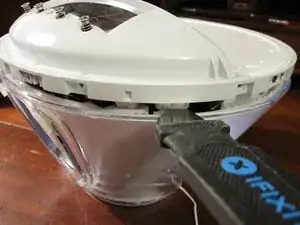

Вставьте лезвие джимми прямо в щель над крышкой. Как только оно войдёт на несколько миллиметров, наклоните его, чтобы слегка приподнять крышку.

Сдвиньте джимми вправо и прижмите к защёлке, чтобы её освободить. То же проделайте слева.

«Джимми» — это по сути небольшой шпатель с прочным, слегка гибким лезвием.

Примечание: Несмотря на показанные изображения, использование лопатки не рекомендуется, так как посадка очень плотная и требуется значительное усилие для вставки и сдвига.

Наконец можно открутить ещё два винта с крестообразной головкой, чтобы снять кольцо кнопок.

Совет: Поднимите один край кольца, наклонив его в сторону задней части будильника. Так крючки выйдут из-под заднего обода и вы сможете начать его снимать.

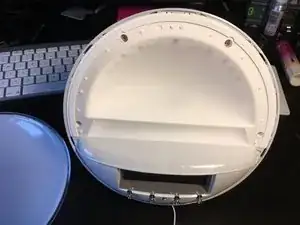

Теперь нужно вынуть шесть винтов, удерживающих передний экран, и экран можно вытащить вперёд.

Будьте осторожны, чтобы не повредить внутренний экран.

Снимите четыре винта, удерживающие внутренняя сборку экрана.

Примечание по организации винтов: эти винты имеют заострённые концы

Сборка удерживается двумя защёлками внизу слева и справа.

Используя джимми или любой гибкий плоский металлический инструмент, например шпатель, вдавите задние защёлки внутрь, чтобы освободить их.

Примечание: Не удивляйтесь, если придётся нажимать сильно.

Совет: Если немного вытащить внутреннюю сборку экрана, вы лучше увидите защёлки. Однако это создаёт давление на фиксаторы, делая их сложнее освободить.

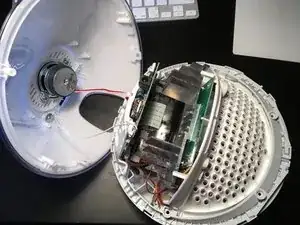

Отсоедините динамик от основной печатной платы.

Антенна (длинный белый провод) имеет хрупкое пайное соединение с основной платой, поэтому следует избегать её дергания.

Ослабьте винт и шайбу внутри задней крышки рядом с динамиком и разверните антенное проводение, зажатое под ними. Протяните антенну полностью, чтобы можно было снять заднюю крышку.

В качестве альтернативы вы можете вытянуть только часть провода, чтобы обеспечить провисание и исключить нагрузку на пайку.

Внимание: Разъёмы динамика и зуммера одинаковы, поэтому будьте внимательны при сборке.
