Разборка основной платы Philips Wake-Up HF35xx

Шаг 1

Под блестящей наклейкой UL находится винт. Снимите наклейку или проколите её, чтобы отвинтить и снять нижнюю панель.

Панель удерживается двумя защёлками, фиксирующими её в задней части часов/светильника. Если панель не выходит легко, аккуратно пошевелите плоскую отвёртку или лопатку в решётке рядом с местом, где был винт, чтобы ослабить её.

Шаг 2

Положив светильник на спину, вы обнаружите небольшой участок ободка, который можно поддеть. Это узкая пластиковая полоска с крючками, которые нужно освободить для удаления.

Вставьте лезвие ломика прямо в щель над крышкой. Как только лезвие войдёт на несколько миллиметров, наклоните его, чтобы слегка приподнять крышку.

Сдвиньте ломик в правую сторону и нажмите им на защёлку, чтобы освободить её. Повторите то же для левой стороны.

«Ломик» по сути — небольшой шпатель с прочным, слегка гибким лезвием.

Примечание: Несмотря на показанные изображения, использование пластиковой лопатки не рекомендуется, так как зазор настолько мал, что для вставки и сдвига требуется значительное усилие.

Шаг 3

Наконец можно отвинтить ещё два винта с крестообразной головкой, чтобы снять кольцо кнопок.

Совет: Поднимите один конец кольца, наклонив его в сторону задней части будильника. Это выведет крючки из-под заднего ободка и позволит начать снятие.

Шаг 4

Теперь нужно удалить шесть винтов, удерживающих передний экран, после чего экран можно вытянуть вперёд.

Осторожно, не повредите внутренний дисплей.

Шаг 5

Снимите четыре винта, удерживающие монтаж внутреннего экрана.

Примечание по организации винтов: эти винты имеют заострённые концы

Шаг 6

Снизу слева и справа есть две защёлки, удерживающие сборку.

Используя ломик или любой гибкий плоский металлический инструмент, например шпатель, нажмите задние защёлки внутрь, чтобы освободить их.

Примечание: Не удивляйтесь, если придётся нажимать сильно.

Совет: Если слегка вытащить сборку внутреннего экрана, защёлки будут виднее. Однако это создаёт нагрузку на зацепы, делая их труднее для освобождения.

Шаг 7

Отключите динамик от основной платы.

Антенна (длинный белый провод) имеет хрупкое припаянное соединение с основной платой, поэтому не тяните её резко.

Ослабьте винт и шайбу внутри задней крышки около динамика и разверните антенну, которая была прижата под ними. Протяните антенну полностью, чтобы можно было снять заднюю крышку.

Альтернативно можно протянуть только часть провода, чтобы обеспечить необходимый запас и чтобы пайка не испытывала напряжения.

Внимание: Разъёмы динамика и пищалки одинаковые, поэтому будьте внимательны при сборке.

Шаг 8

«Основная плата» находится самой нижней среди плат. На ней расположен вход питания и стабилизатор напряжения, который часто выходит из строя.

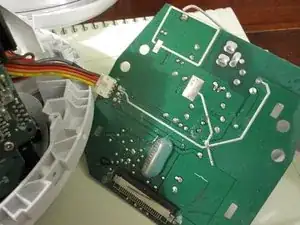

Удалите три винта у основания белого пластикового держателя, который защёлкнут в основной плате. Плата теперь приподнимется, но её удерживает ленточный кабель.

Шаг 9

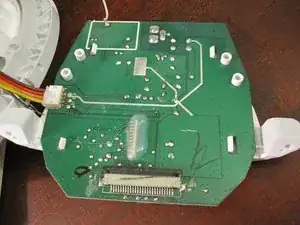

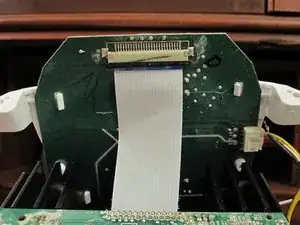

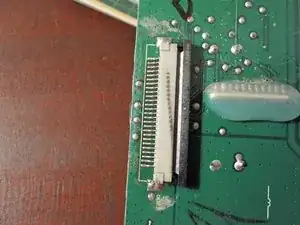

Ленточный кабель можно освободить, оттянув вперёд защёлки по бокам разъёма. Теперь плата может откинуться в сторону.

Шаг 10

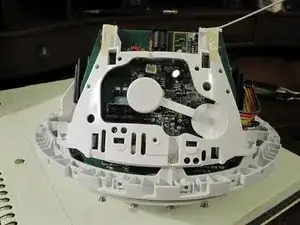

Отстегните четыре защёлки, удерживающие плату в пластиковом держателе.

Будьте осторожны: пьезоизлучатель всё ещё будет прикреплён к держателю.

Шаг 11

Отсоедините разъём питания (провода коричневый-красный-оранжевый-жёлтый) от основной платы.

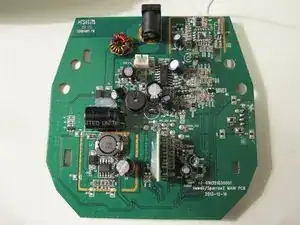

Теперь основная плата свободна для работы, но имейте в виду, что FM-антенна подвешена на припаянном соединении и может отломаться.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.
