Замена выходного разъема (джек) бас-гитары Ibanez 5 String Model SR405QM

Дом

В этом руководстве Вы узнаете, как заменить выходной разъем. Замену разъема необходимо выполнить, если с басом больше нет звука, звук появляется только при неудобном расположении кабеля, или звук прерывается при движении кабеля. Ваш разъем может выйти из строя из‑за износа или деформации тонких металлических контактных элементов, которые соединяются с кабелем инструмента. К сожалению, у этой серии Ibanez разъем закрытого типа, поэтому его невозможно отремонтировать — только заменить.

Шаг 1

Найдите крышку отсека батареи и винты.

Шаг 2

Используйте крестовую отвертку Phillips #2, чтобы выкрутить оба винта. Два винта #1 длиной 1 мм.

Шаг 3

Снимите крышку, поднимая её вверх, чтобы открыть отсек батареи.

Шаг 4

Осторожно выньте батарею из отсека.

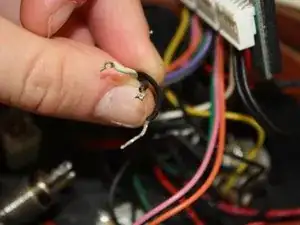

Полностью отсоедините батарею, аккуратно вытянув тканевый разъем с контактного конца батареи.

Шаг 5

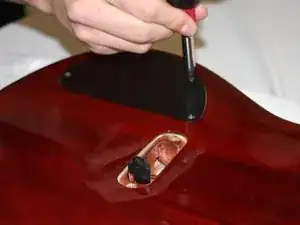

Используйте крестовую отвертку Phillips #2, чтобы снять четыре винта на задней крышке.

Шаг 6

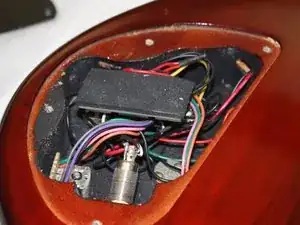

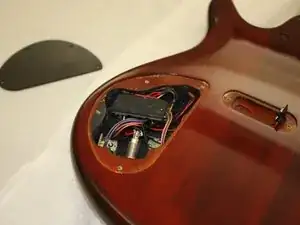

Снимите крышку, поднимая её вверх, чтобы открыть электронику инструмента.

Шаг 7

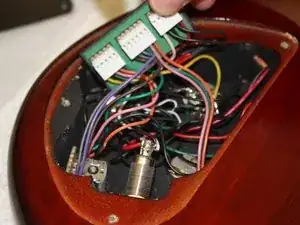

Поднимите зеленую печатную плату, чтобы отвести часть проводов.

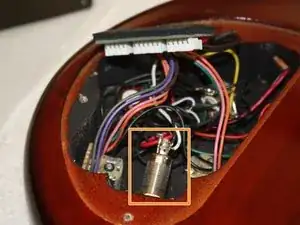

Найдите выходной разъем в основании отсека.

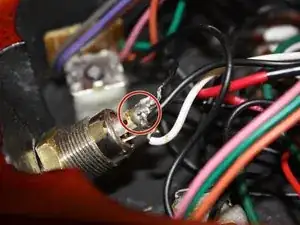

Отведите провода от конца разъема, чтобы обнажить три контакта.

Шаг 8

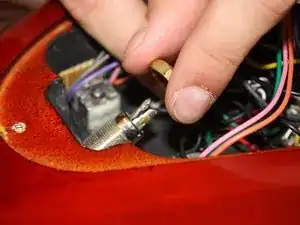

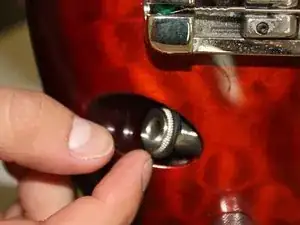

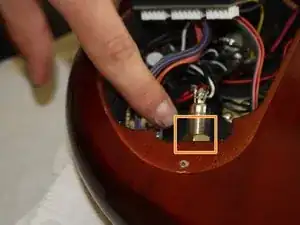

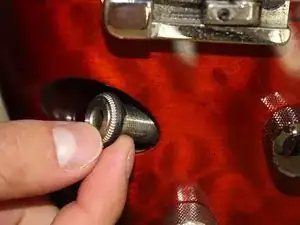

Найдите золотую гайку у основания выходного разъема.

Не снимаете гайку полностью, оставьте её примерно на половине длины разъема. Нужно лишь немного отвести контакты от проводов для удобства пайки.

Используйте разводной ключ, чтобы ослабить гайку.

Шаг 9

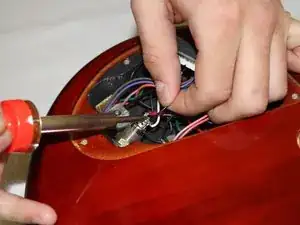

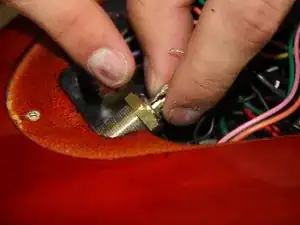

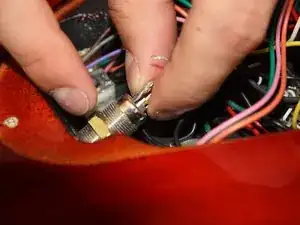

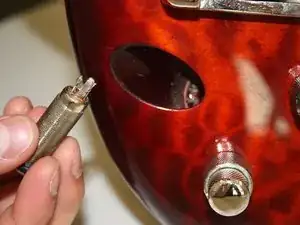

Используйте паяльник, чтобы отпаять три провода (два черных, один белый) от выходного разъема.

Паяльник чрезвычайно горячий. Избегайте контакта с кожей, тканью или корпусом инструмента. Когда паяльник не используется, устанавливайте его на подставку.
