Замена потенциометра на 5-струнном басу Ibanez модели SR405QM
Следуйте этим инструкциям, чтобы снять и заменить потенциометр на вашей гитаре.
Шаг 1
Аккуратно расположите инструмент вниз головой на мягкой поверхности.
Найдите крышку отсека для батареи и винты.
Шаг 2
Используйте крестовую отвертку PH#2, чтобы выкрутить оба винта. Два винта #1 длиной 1 мм.
Шаг 3
Снимите крышку, поднимая её вверх, чтобы открыть батарею.
Шаг 4
Осторожно поднимите батарею из гнезда.
Полностью отсоедините батарею, крепко потянув тканевый разъём от контактного конца батареи.
Шаг 5
Используйте крестовую отвертку PH#2, чтобы снять четыре винта на задней крышке.
Шаг 6
Снимите крышку, поднимая её вверх, чтобы открыть электронную плату инструмента.
Шаг 7
Переверните инструмент.

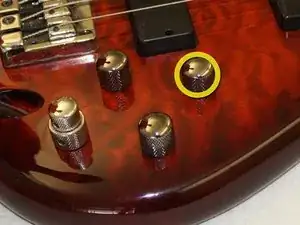

Найдите ручку потенциометра.

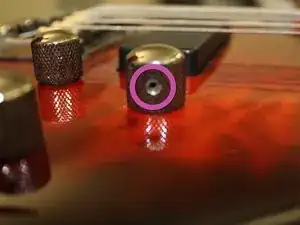

Найдите разъём для винта под ключ шестигранник на ручке.
Шаг 8

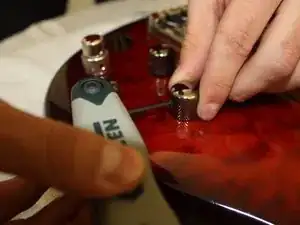

Используйте шестигранный ключ 1/16", чтобы ослабить винт под шестигранник.

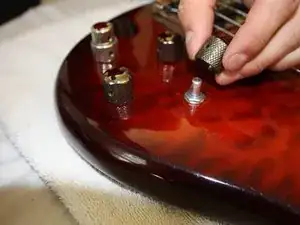

После ослабления винта снимите ручку с инструмента, потянув её вверх.
Шаг 9

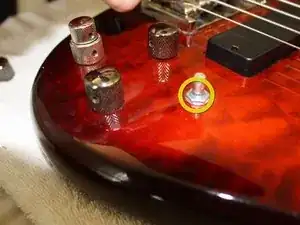

Найдите гайку потенциометра у основания вала потенциометра.
Используйте разводной ключ, чтобы отвернуть гайку с потенциометра.
Шаг 10
Аккуратно переверните инструмент.

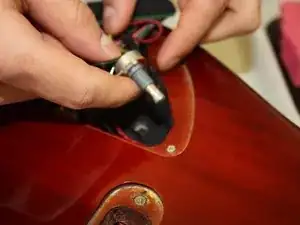

Снимите потенциометр с инструмента, аккуратно потянув его вверх.
Шаг 11

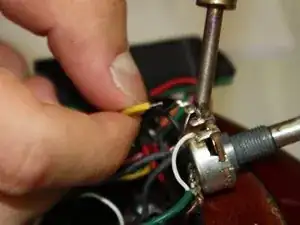

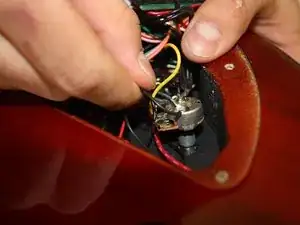

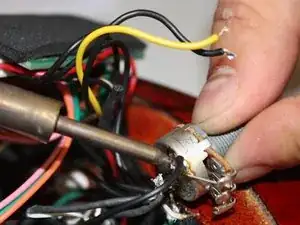

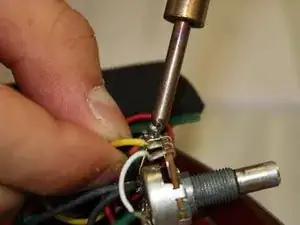

Используйте паяльник, чтобы распаять чёрный, жёлтый и белый провода от боковой части потенциометра.
Паяльник чрезвычайно горячий. Избегайте контакта с кожей, тканью или корпусом инструмента. Когда паяльник не используется, ставьте его на подставку для паяльника.
Шаг 12

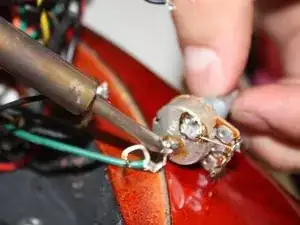

Используйте паяльник, чтобы распаять чёрный и зелёный провода от нижней части потенциометра.
Паяльник чрезвычайно горячий. Избегайте контакта с кожей, тканью или корпусом инструмента. Когда паяльник не используется, ставьте его на подставку для паяльника.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке, установив новый потенциометр.
Перевод руководства с ifixit.com
