Замена EMG F-ALX на ESP LTD Alexi-200

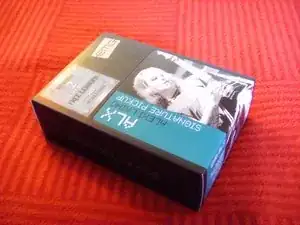

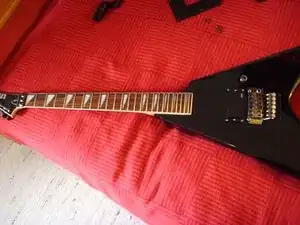

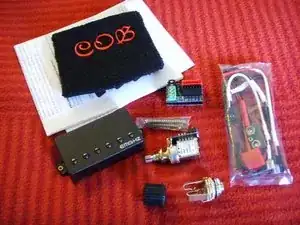

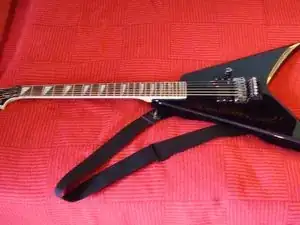

Новый EMG F-ALX и гитара, в которую я буду устанавливать.

Буква «F» означает Floyd Rose.

В данный момент в гитаре установлен пассивный хамбакер ESP EMG (стандарт для каждой гитары ESP LTD).

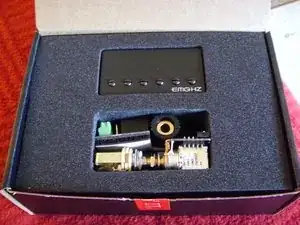

Здесь вы можете увидеть содержимое. На самом деле один кабель отсутствует, но об этом я расскажу позже.

Эта инструкция служит лишь для иллюстрации работы. Для точной информации, какой кабель и когда использовать, лучше также посмотреть инструкцию от EMG.

Сначала снимите струны с гитары.

Затем нужно убрать всю установленную электронику в гитаре. Вы можете просто отрезать провода на потенциометре.

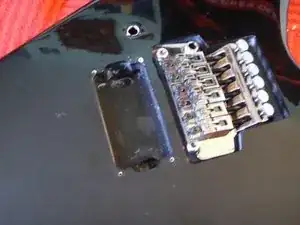

После того как вы их отрежете, просто вытащите их. Нужно снять винты выходного джэка, сам звукосниматель и потенциометр. В результате у вас останется «голая» гитара.

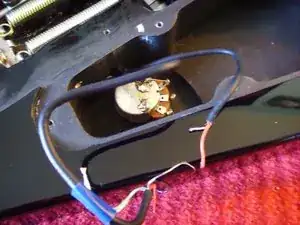

Теперь просто извлеките потенциометр, возьмите провода и... О, где же зелёный провод, о котором говорит инструкция EMG? На самом деле его нет...

Но это не важно: возьмите любой имеющийся провод и действуйте так, будто это был зелёный провод, поскольку это единственный провод без специального металлического разъема, в отличие от остальных.

К тому же отсутствует не только зелёный провод: второй провод, который нужно протянуть через отверстие выходного джэка, слишком короткий... И и это не проблема — разрежьте этот провод посередине, используйте старый выходной провод, который уже был в гитаре, припаяйте их вместе, и получится достаточно длинный провод для выходного джэка.

Я изолировал паяные соединения изолентой.

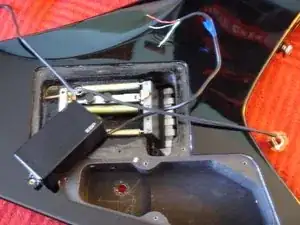

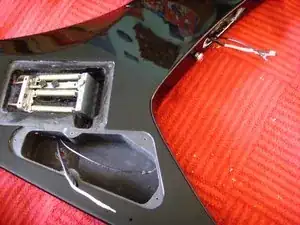

Протяните провода через корпус гитары.

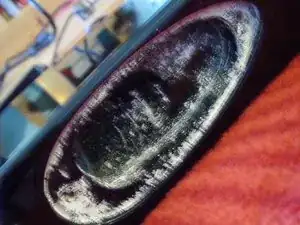

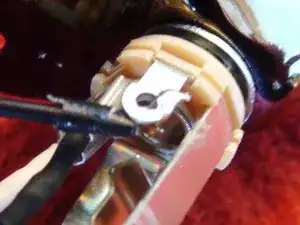

Теперь подключите провода от выходного джэка к самому джеку. «Зелёный» провод, который пришлось искать, нужно припаять, поскольку у него нет металлического разъема. Это видно на фото 2.

Теперь крепко прикрутите пластину выходного джэка к корпусу. Выглядит аккуратно, не так ли?

Теперь нужно подключить кабель хамбакера к быстрому разъему звукоснимателя.

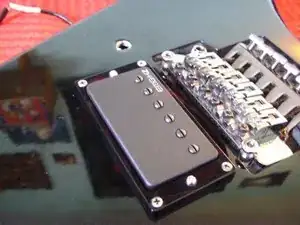

Я также установил рамку хамбакера и две пружины с подходящими винтами.

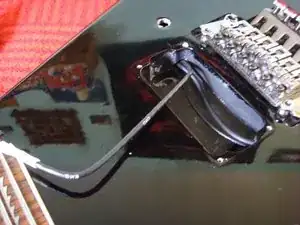

Теперь вставьте кабель хамбакера в отверстие к отсеку электроники.

На самом деле это немного сложно, потому что отверстие почти слишком мало для трёх проводов. Начните с кабеля хамбакера и сразу после него вставьте выходной провод. Последним вставляйте «зелёный» провод от выхода.

Теперь подключите всё согласно инструкции.

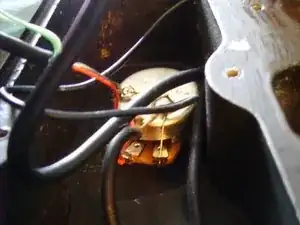

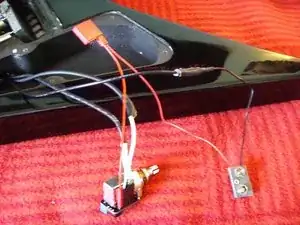

Снова придётся припаять «зелёный» провод, но это простое паяное соединение. Я снова изолировал его изолентой.

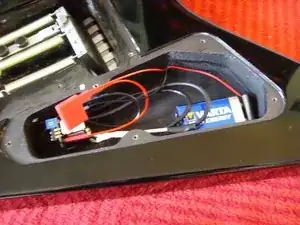

Вы можете поместить батарею в отсек электроники, зафиксируйте её поролоном или аналогичным материалом.

Теперь установите потенциометр на место и закрепите его болтом.

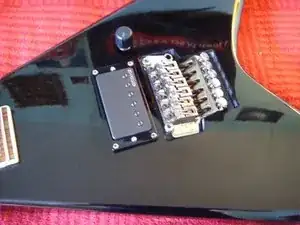

Готово.
