Регулировка анкерного стержня (truss rod) Ibanez SR405QM
Высокое натяжение струн может вызвать прогиб дерева грифа. Этот прогиб может стать настолько сильным, что играть будет трудно или невозможно из‑за высоты струн. В этом руководстве мы научимся ослаблять и затягивать анкерный стержень.
Анкерный стержень можно заменять как со снятыми, так и с натянутыми струнами. Из‑за громоздкости шестигранного ключа в этом руководстве показано, как регулировать анкерный стержень со снятыми струнами. После снятия струн гриф начнёт слегка изгибаться вверх или вниз. Это определит, насколько нужно будет отрегулировать анкерный стержень.
Шаг 1
Полностью ослабьте все струны, поворачивая каждый колок против часовой стрелки. Продолжайте, пока в струнах не исчезнет натяжение.
Шаг 2
Снимите каждую струну, вытянув её из струнного держателя у верха и через мост у нижней части.
Шаг 3
Протяните самую толстую новую струну через отверстие моста, наиболее удалённое от ручек. Надёжно удерживайте её на месте.
Шаг 4
Подтяните струну к соответствующему струнному держателю у головы грифа.
Шаг 5
Крепко возьмите середину струны и натяните её.
Шаг 6
На натянутой струне отмерьте один дюйм от верхнего порожка, затем отрежьте струну кусачками.
Шаг 7
Вставьте конец струны в отверстие посередине струнного держателя.
Шаг 8
Согните струну вбок и уложите её в паз струнного держателя.
Шаг 9
Одной рукой удерживайте натяжение струны, хватая её и поворачивая руку в направлении грифа.
Если натяжение не удерживается, это может привести к неравномерной нагрузке на струнный держатель и его поломке.
Шаг 10
Поворачивайте колок против часовой стрелки до тех пор, пока струна не станет слегка натянутой, но не тугой.
Проверьте, чтобы струна была выровнена с соответствующим вырезом в верхнем порожке.
Правильное выравнивание достигается, когда струна изгибается под минимальным углом.
Шаг 11
Повторите шаги 3–10 для каждой струны.
Каждая последующая струна будет постепенно приближаться к ручкам. Не обязательно начинать от самых толстых к самым тонким, но важно, чтобы каждая была подключена к правильному струнному держателю.
Шаг 12
Внимание: не перетягивайте струны. Это может привести к их обрыву и причинить травму. Струна перетянута, если трудно повернуть колок.
Подтяните струну почти до нужной высоты. Используйте электронный тюнер или онлайн‑тюнер, использующий микрофон компьютера.
Примечание: поворот колка по часовой стрелке натягивает струну и повышает высоту звука. Поворот против часовой стрелки ослабляет струну и понижает высоту звука.
Настройте самую толстую струну на B, вторую по толщине на E, следующую на A, следующую на D и самую тонкую на G.
Шаг 13
Поскольку высота звука струн изменится по мере деформации корпуса инструмента под увеличивающимся натяжением, повторите шаг 12 после настройки каждой струны по отдельности.
Шаг 14
Снимите струны с баса в соответствии с инструкцией по установке струн.
Шаг 15

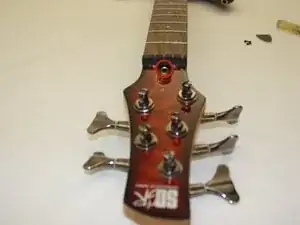

Найдите винты, закрывающие доступ к анкерному стержню.
Шаг 16

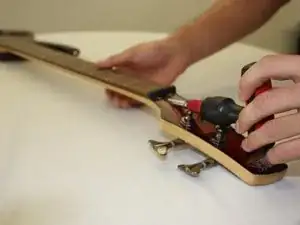

Отверните каждый винт крестовой отвёрткой Philips #1.

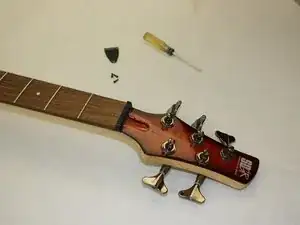

Снимите крышку, закрывающую анкерный стержень, сдвинув её в сторону.
Шаг 17
Найдите шестигранную гайку анкерного стержня.

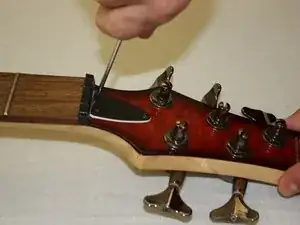

Если гриф выгибается вверх в сторону струн, ослабьте анкерный стержень, поворачивая шестигранный ключ на четверть — половину оборота против часовой стрелки.
Если гриф выгибается вниз, отдаляясь от струн, затяните анкерный стержень, поворачивая шестигранный ключ на четверть — половину оборота по часовой стрелке.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Вы успешно отрегулировали анкерный стержень!
Перевод руководства с ifixit.com
