Ремонт неисправного выходного разъема на Fender Stratocaster

Дом

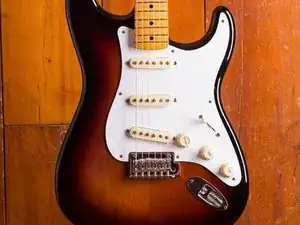

Несмотря на то, что это классический дизайн, которому почти 70 лет, Fender Stratocaster все еще не лишен недостатков. Бывали ли у Вас случаи, когда Ваш сладкий соло прерывался чередой громких щелчков и раздражающих гудений? Самая вероятная причина — это проводка, а именно выходной разъем. Сегодня мы рассмотрим несколько шагов, которые Вы можете предпринять, чтобы убедиться, что Ваши роковые звуки не подвергаются влиянию этой проблемы с гудением.

Шаг 1

Соберите свои инструменты, для этого нам нужна только гитара и соответствующий размером ключ. Позже может понадобиться отвертка с крестообразным наконечником, так что будет хорошо иметь ее под рукой на всякий случай.

Шаг 2

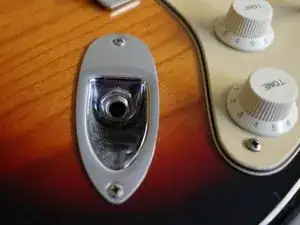

Для начинающих это место, куда Вы подключаете кабель от усилителя.

Проверьте резьбовой болт, называемый контргайкой, внутри разъема. Если он ослаб, его нужно будет затянуть. Плохо подсоединенный кабель — самая распространенная причина любых помех, которые Вы можете испытать во время игры.

Другой способ проверить затяжку контргайки — вставить кабель в разъем и посмотреть, если он болтается. Любое движение, пока кабель вставлен, может привести к гудению от усилителя.

Шаг 3

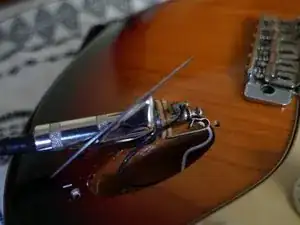

Вставьте шестигранный ключ вокруг контргайки. Будьте осторожны, чтобы не поцарапать окружающий выходной разъем, он может быть плотно вставлен.

Поверните контргайку несколько раз, пока она не начнет затягиваться.

Убедитесь, что Вы не перетягиваете, так как это может разорвать соединительные провода под ней.

Когда Вы затянули контргайку, протестируйте свою гитару, вставив кабель и включив усилитель. Если гудение остается, продолжайте этот урок для дальнейшей диагностики. Если проблема решена, сыграйте свою любимую мелодию!

Шаг 4

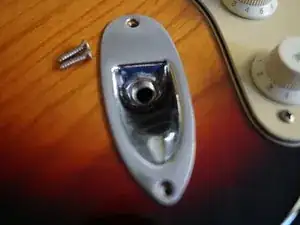

Если проблема с гудением сохраняется, нам нужно открыть выходной разъем. Начните с удаления двух винтов с крестообразным наконечником, расположенных сверху и снизу пластины.

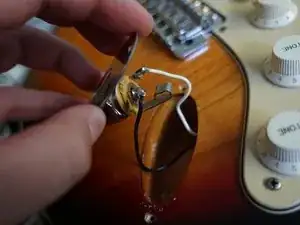

Осторожно поднимите разъем из корпуса гитары. Не тяните слишком сильно, некоторые гитары не имеют очень длинных проводов в этом соединении.

Шаг 5

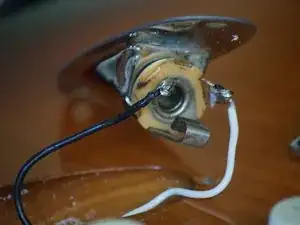

Проверьте два припоенных провода и точку соединения разъема. Соединения должны быть надежными и без коррозии.

Шаг 6

Перед тем как зак

Перевод руководства с ifixit.com
