Разборка электрогитары Ibanez GSA60 серии Gio

При желании постелите ткань или полотенце на стол, чтобы не поцарапать стол или поверхность гитары.

Наденьте защитные очки перед началом разборки. Защитные очки следует носить при любых работах с деталями под натяжением или агрессивными химикатами.

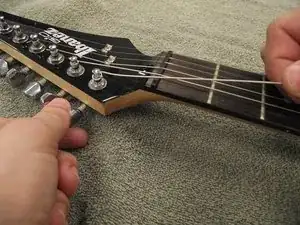

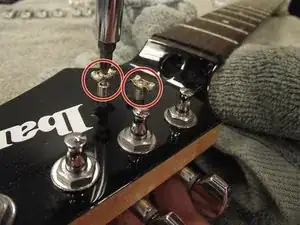

Чтобы начать снимать струны, поверните первую механическую колку по часовой стрелке. Держите натяжение струны другой рукой. Это облегчает снятие струны.

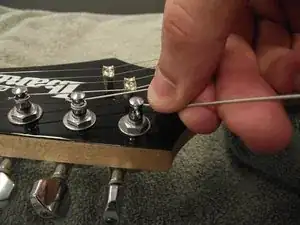

Когда струна размоталась, вытяните конец струны из отверстия в механической колке.

Свободный конец струны может быть острым. Вы можете использовать плоскогубцы, чтобы вынуть струну и избежать уколов кончиков пальцев.

У моста протолкните каждую струну через корпус гитары.

Конец струны выйдет из задней части гитары.

Возьмите струну и полностью вытяните её из корпуса гитары. Возможно, потребуется распрямить ранее намотанные концы, если они не проходят.

Если струны в хорошем состоянии, отложите их в сторону для повторной установки при сборке.

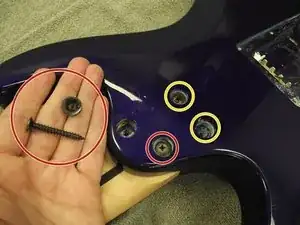

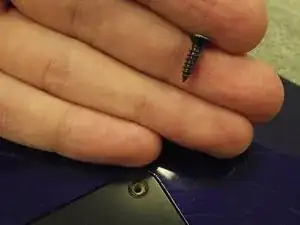

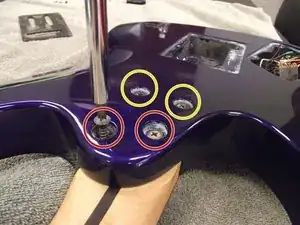

Переверните гитару вверх дном и найдите винты в верхней части корпуса рядом с грифом. Используйте крестовую отвёртку Phillips 2, чтобы выкрутить винты. Будет снят как винт, так и распорная втулка. Обратите внимание на разницу в размерах винтов.

Винты ближе к грифу — 1 7/16"

Винты дальше от грифа — 1 3/4"

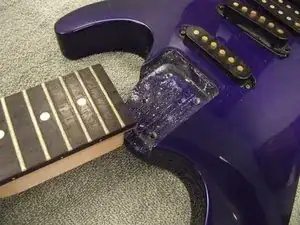

После того как все винты будут сняты, аккуратно отведите гриф от корпуса гитары и отложите.

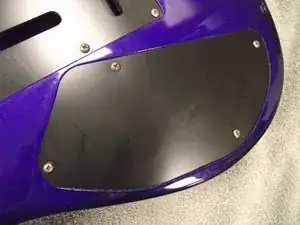

Найдите заднюю крышку отсека проводки на задней стороне гитары. Это крышка без прорезей.

С помощью крестовой отвёртки Phillips 2 снимите все четыре 1/2" винта задней крышки. Отложите.

Винты задней крышки очень маленькие. Используйте тарелку или магнитный держатель для винтов, чтобы не потерять их.

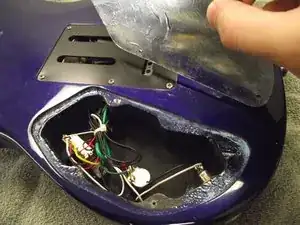

Снимите заднюю крышку, чтобы открыть расположенные под ней компоненты проводки. Отложите крышку.

Найдите заднюю крышку моста/тремоло в центре задней части корпуса.

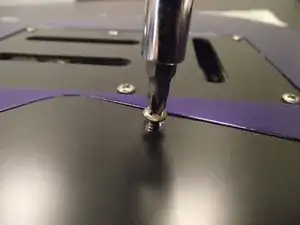

С помощью крестовой отвёртки Phillips 2 снимите шесть 1/2" винтов задней крышки.

Эти винты имеют точно такой же размер, как и другие винты задней крышки. Для простоты их можно хранить вместе.

Снимите крышку, чтобы открыть узел моста/тремоло.

Аккуратно переверните гитару в нормальное положение.

Найдите ручки на передней части гитары справа от звукоснимателей. Они закрывают потенциометры (или поты), которые управляют громкостью и тоном.

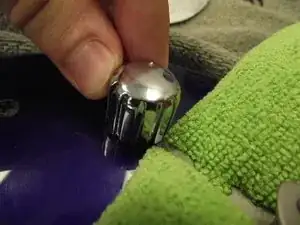

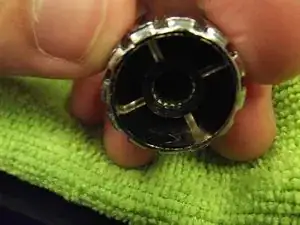

Используя плоский предмет, например плоскогубцы, плоскую отвёртку или монету, аккуратно подденьте ручку, чтобы снять её с каждого потенциометра. Для снятия ручки может потребоваться приложить значительное усилие.

Подложите ткань под инструмент, чтобы не поцарапать лак гитары. Также держите заднюю часть ручки пальцами, чтобы тянуть вверх, а не назад (чего может привести к поломке).

Снимите обе ручки и отложите.

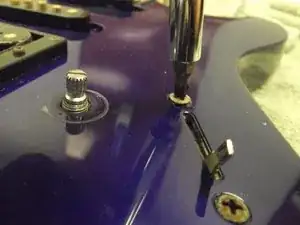

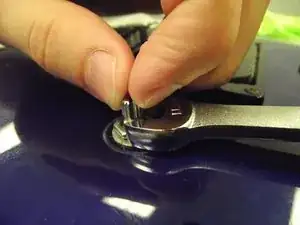

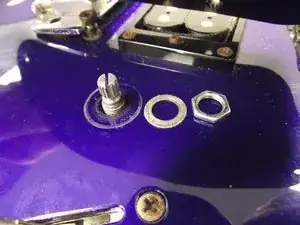

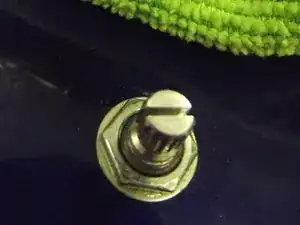

После снятия ручек используйте ключ на 11 мм, чтобы отвинтить короткие гайки, удерживающие потенциометры на месте.

Можно зажать верхнюю часть потенциометра, чтобы предотвратить его прокручивание.

Снимите гайку и шайбу с ручки и отложите.

Повторите для второй ручки.

Найдите переключатель звукоснимателей справа от звукоснимателей.

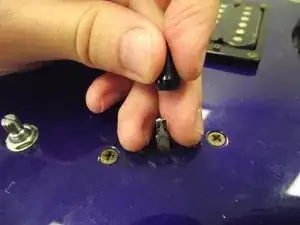

Снимите пластиковую крышку переключателя звукоснимателей, аккуратно потянув её вверх.

Используйте крестовую отвёртку Phillips 2, чтобы выкрутить два 7/16" винта переключателя звукоснимателей.

Отложите все снятые компоненты.

Переверните гитару вверх дном и найдите отсек электроники.

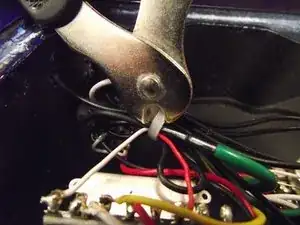

Если провода связаны хомутом, используйте кусачки для проводов, чтобы разрезать хомут. Это освободит провода и упростит снятие последующих компонентов.

Будьте осторожны, чтобы не повредить провода при разрезании хомута или при перемещении проводки.

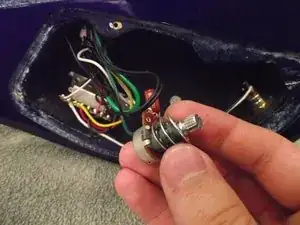

Вытащите потенциометры в отсек проводки. Снимите по три шайбы с каждой ручки и отложите.

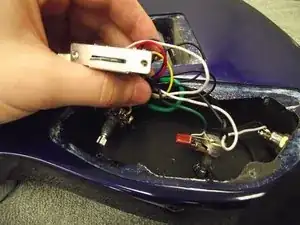

Вытащите переключатель в отсек проводки.

Переверните гитару вверх дном и найдите отсек моста/тремоло.

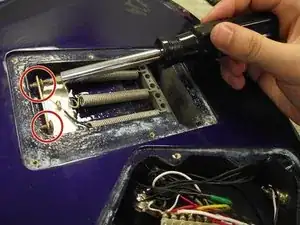

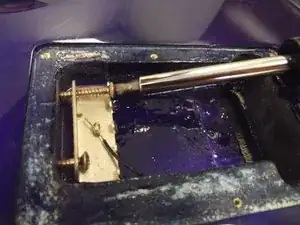

С помощью крестовой отвёртки Phillips 2 ослабьте два анкеровочных винта длиной 1 5/8", чтобы снять часть натяжения со струнных пружин.

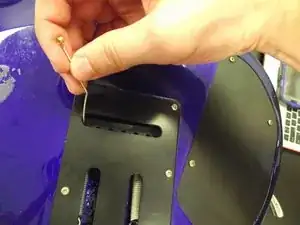

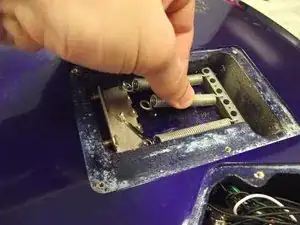

Снимите каждую пружину с крючка и удалите из блока моста.

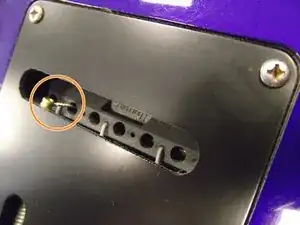

Будьте осторожны, чтобы не повредить чёрный провод, припаянный к пластине крючков.

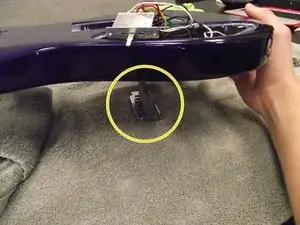

После удаления всех пружин поднимите гитару прямо вверх и снимите её с моста.

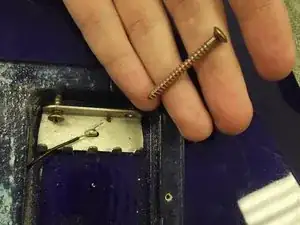

Удалите два крепёжных винта 1 5/8" с кронштейна.

Переверните гитару в нормальное положение.

Будьте осторожны при переворачивании гитары, чтобы не повредить провода и соединения и чтобы гитара не опиралась на внутренние компоненты.

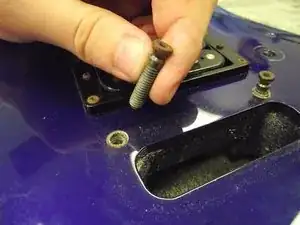

Найдите болты регулировки высоты моста под хамбакером.

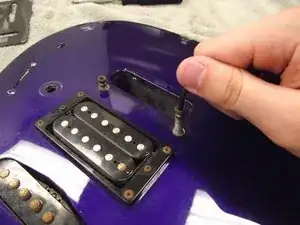

Используя шестигранный ключ 3 мм, выкрутите два болта 1 7/16".

Найдите хамбакер на передней части гитары.

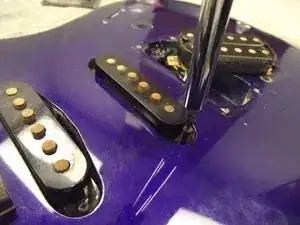

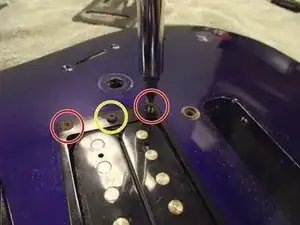

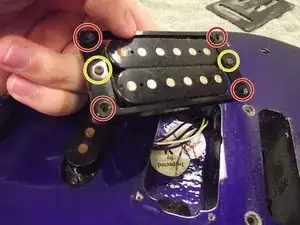

Используя крестовую отвёртку Phillips #2, выкрутите четыре рамочные винта 9/16" из пластикового корпуса хамбакера.

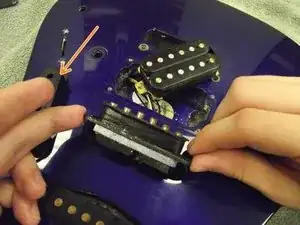

Осторожно извлеките звукосниматель из корпуса гитары.

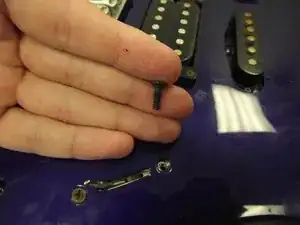

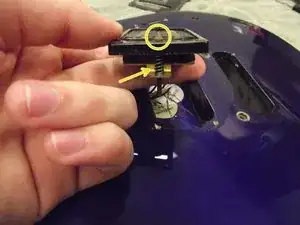

Снимите два винта регулировки высоты 1 1/16" и пружины. Рамка отделится от звукоснимателя по мере ослабления винтов.

Используя крестовую отвёртку Phillips #2, выкрутите по два винта 1 1/4" с каждой стороны синглового звукоснимателя.

Снимите пластиковую крышку с звукоснимателя, слегка потянув вверх.

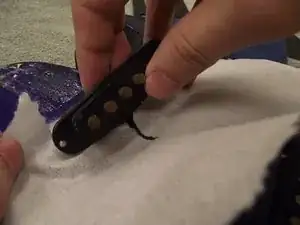

Осторожно извлеките звукосниматель из выемки. Осторожно протяните провода через отверстия, используя имеющийся запас длины.

Повторите для второго синглового звукоснимателя.

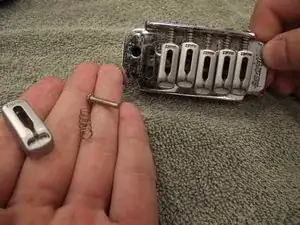

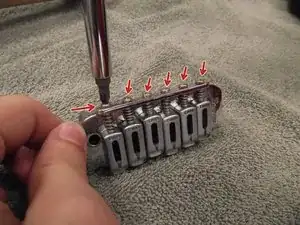

С помощью крестовой отвёртки Phillips #2 выкрутите шесть интонационных винтов 11/16". Пружины и седла моста выйдут вместе с винтом.

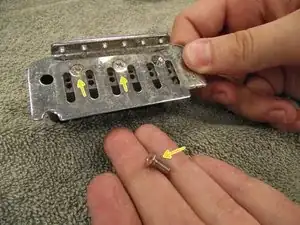

Удалите три винта 3/8" крепления пластины моста с помощью крестовой отвёртки Phillips #2.

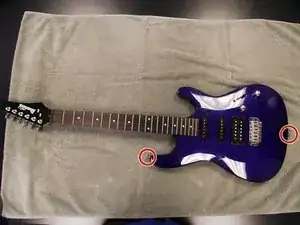

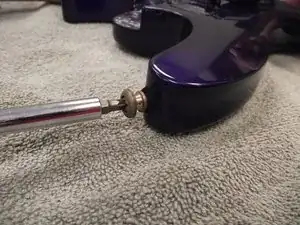

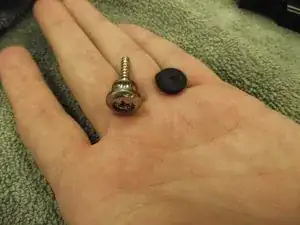

Используя крестовую отвёртку Phillips #2, выкрутите винты кнопок ремня 1 1/16" и снимите войлочные шайбы с обоих концов корпуса.

Используя крестовую отвёртку Phillips #2, выкрутите винты 9/16" с каждой из двух опор пружин и снимите опоры и прокладки.

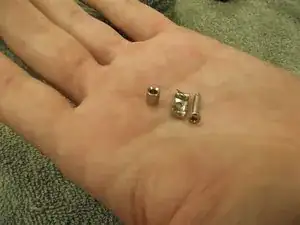

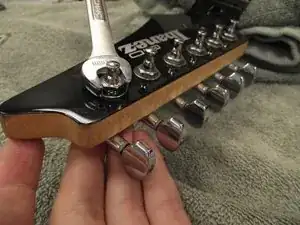

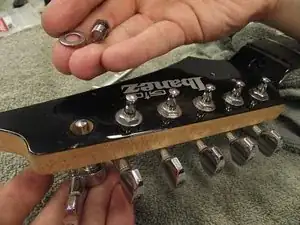

Используя гаечный ключ 10 мм, снимите полые шестигранные болты и шайбы со колков.

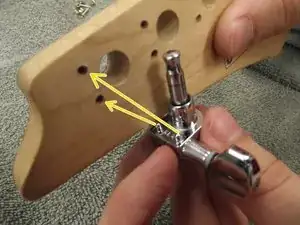

Вытяните колки из грифа. Для последующей сборки обратите внимание, как два штифта на каждом колке совпадают с отверстиями в нижней части головки грифа.

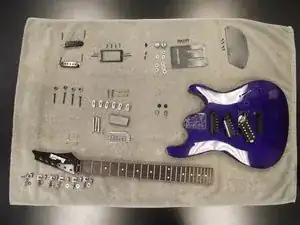

На этом этапе гитара полностью разобрана.

Все компоненты сейчас легко доступны. Вся проводка и пайка оставлены нетронутыми.

Налейте 2 чашки дистиллированного белого уксуса (подойдёт любой уксус) в миску.

Добавьте 2 столовые ложки соли в уксус и размешайте.

Соль понижает pH уксуса, делая его более кислым и ускоряя растворение ржавчины.

Рекомендуются перчатки, чтобы раствор уксуса не попал на кожу. Уксус может повредить лак гитары, а повышенная кислотность может раздражать чувствительную кожу.

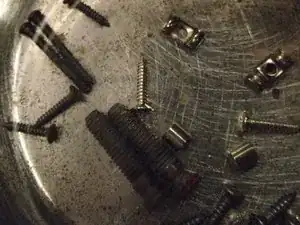

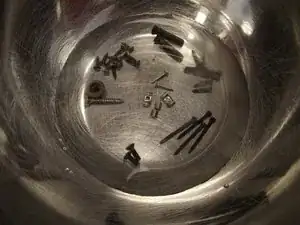

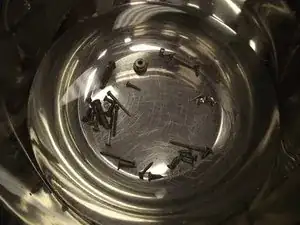

Положите маленькие сильно заржавевшие детали, такие как винты, в раствор. Оставьте их замачиваться на 2 1/2 часа.

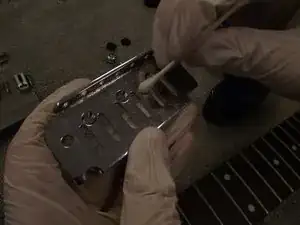

Окуните ватные палочки в раствор и нанесите на крупные или слабо заржавевшие детали. Оставьте на 2 1/2 часа.

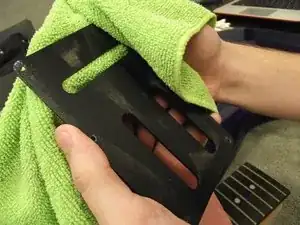

Используйте микрофибровую тряпку, чтобы удалить пыль с пластиковых или деревянных деталей.

Используйте сухие ватные палочки для очистки узких щелей на мелких деталях.

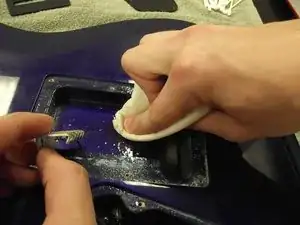

Используйте слегка влажное бумажное полотенце, чтобы собрать опилки внутри корпуса гитары.

Хорошо отожмите бумажное полотенце перед использованием и не применяйте его рядом с электрическими компонентами, чтобы избежать их повреждения.

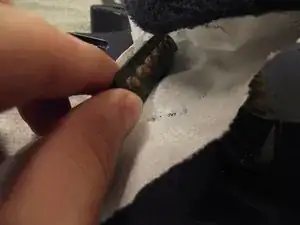

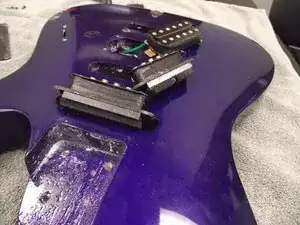

Положите бумажное полотенце под каждый звукосниматель, чтобы собирать ржавчину и не допустить её попадания внутрь корпуса гитары.

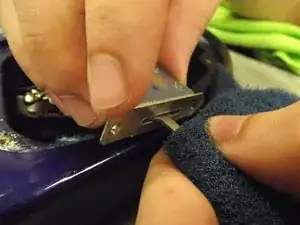

С помощью абразивной губки аккуратно сотрите сильные отложения ржавчины с поверхности.

Не используйте магнитную щётку (стальную вату), так как остатки будет практически невозможно полностью удалить с полюсов.

Вам не нужно полностью удалять всю ржавчину с звукоснимателей. Потускневший вид считается желаемым, и многие гитаристы платят дополнительно за слегка «старение» звукоснимателей. Кроме того, лёгкая ржавчина не влияет на работу звукоснимателей.

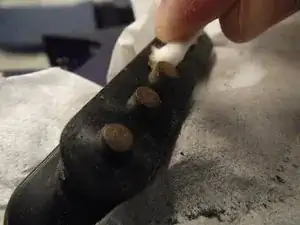

Удалите частички ржавчины вокруг полюсов ватной палочкой.

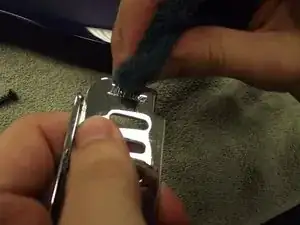

Используйте абразивную губку, чтобы аккуратно отполировать ржавчину с электрических компонентов.

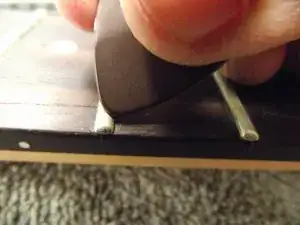

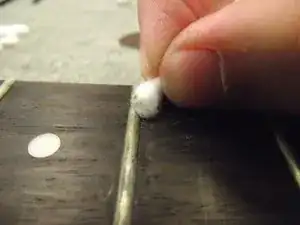

Удаляйте загрязнения от пота и частиц кожи с ладов ватной палочкой. Для удаления застарелых локальных загрязнений можно аккуратно использовать кромку медиатора.

Этот раствор применяется для нейтрализации уксуса, удаления запаха и предотвращения повреждения лака гитары.

Через 2,5 часа компоненты готовы к переносу из уксусного раствора.

Наполните вторую миску 2 чашками воды, добавьте 2 ст. л. пищевой соды и размешайте.

Перенесите компоненты в раствор соды.

Используйте ватную палочку, чтобы нанести раствор соды на компоненты, ранее обработанные уксусным раствором.

Замачивание в растворе соды не требуется, реакция происходит практически мгновенно.

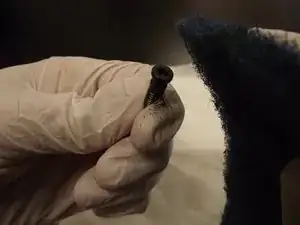

Используйте абразивную губку, чтобы отполировать размягчённую ржавчину.

Тщательно высушите все компоненты.

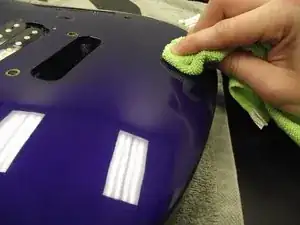

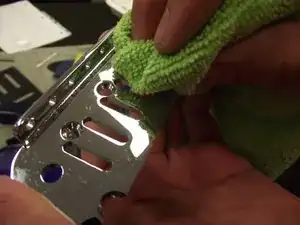

Отполируйте корпус гитары и детали микрофибровой тканью.
