Замена потенциометра громкости на Fender Stratocaster

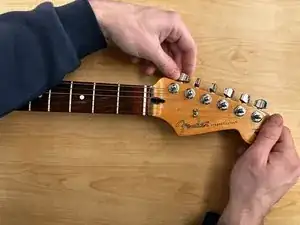

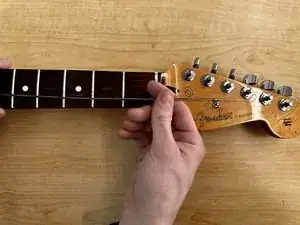

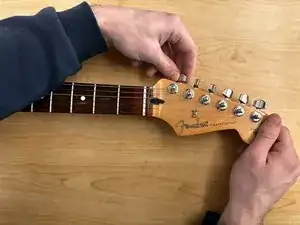

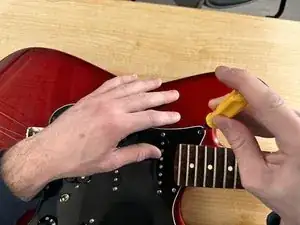

Ослабьте строй самой низкой струны Ми, поворачивая колоконтр в направлении по часовой стрелке.

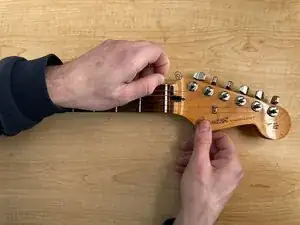

Когда струна полностью ослаблена, вытяните её из колка.

Повторите предыдущие два действия для остальных струн.

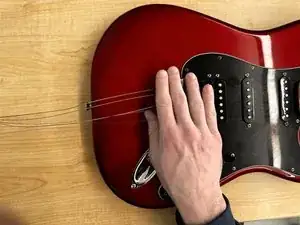

После того как все струны вынуты из колков, возьмите их и загните вниз, под нижнюю часть гитары.

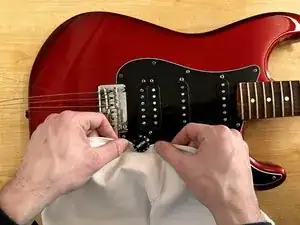

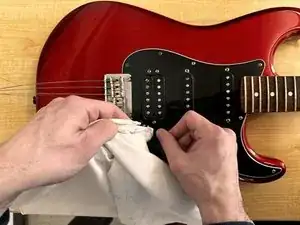

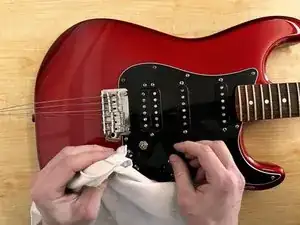

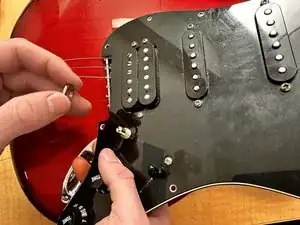

Возьмите ткань и подведите её под один край регулятора громкости.

Обмотайте тканью оставшуюся часть ручки так, чтобы она касалась большей части её нижней поверхности.

Когда ткань будет надёжно закреплена, возьмитесь за неё непосредственно над ручкой и тяните строго вверх.

Ручка должна легко отщелкнуться.

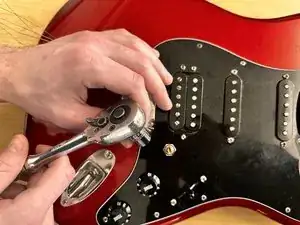

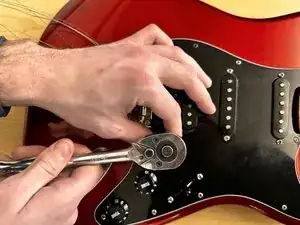

Возьмите трещоточный ключ и наденьте его на монтажную гайку.

Ослабьте монтажную гайку и затем снимите её.

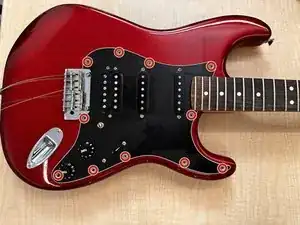

Отверткой Phillips снимите все винты по периметру пикгварда.

В итоге должно получиться в общей сложности 11 винтов.

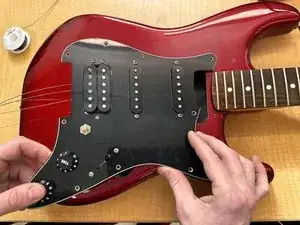

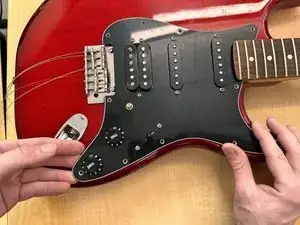

Поднимите пикгвард слегка со стороны, ближайшей к струнам, то есть наиболее удалённой от грифа.

Потяните пикгвард к струнам, чтобы вытащить его из-под грифа.

Переверните пикгвард вверх дном и положите его на гитару.

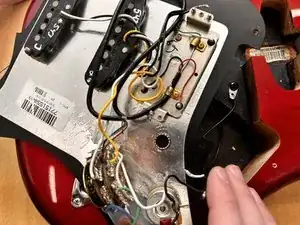

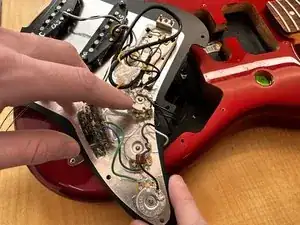

Потенциометр громкости — тот, что ближе всего к центру пикгварда.

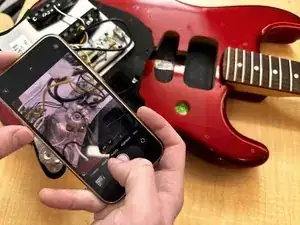

Сделайте несколько фотографий потенциометра, чтобы иметь ссылку, показывающую, как каждая деталь соединена проводами.

Убедитесь, что у вас есть как минимум одна фотография каждого соединения.

Также отметьте, в каком направлении направлены выводы потенциометра, так как при сборке лучше сохранить ориентацию потенциометра.

Включите и разогрейте паяльник.

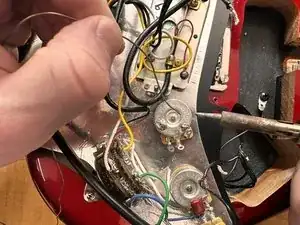

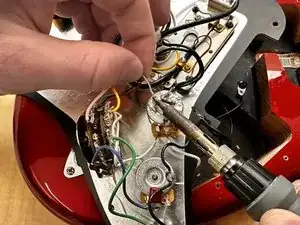

Когда паяльник нагреется, подготовьтесь к выпайке проводов заземления (проводов, подключённых к цилиндрическому основанию потенциометра).

Возьмите провод и аккуратно потяните его в сторону от потенциометра.

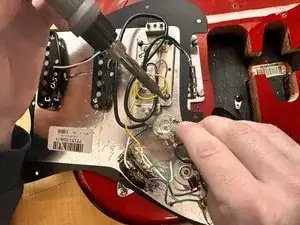

Растопите припой на заземляющих соединениях, поднеся к нему жало паяльника. Продолжайте тянуть провод другой рукой.

Когда припой достаточно расплавится, провод легко отстанет.

Осторожно: не касайтесь другими проводами жала паяльника.

Осторожно держите провода — они быстро нагреваются.

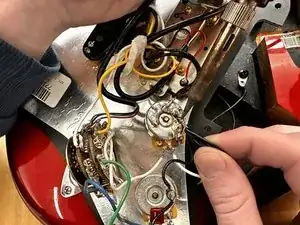

Используйте оплётку для выпайки, чтобы очистить оставшийся припой.

Повторите предыдущий шаг для остальных проводов заземления.

Два провода, подключённые к выводам потенциометра, заправлены в отверстия выводов, поэтому безопаснее их отрезать, чем выпаивать.

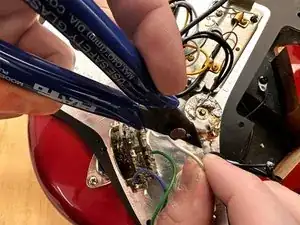

Возьмите бокорезы и отрежьте как можно меньше провода. Если после обрезки металлическая жила провода больше не видна, слегка закрутите изоляцию провода наружу.

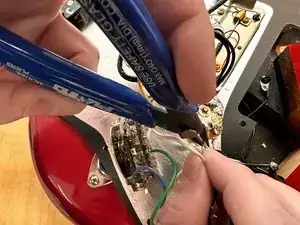

Повторите эти действия для последнего провода.

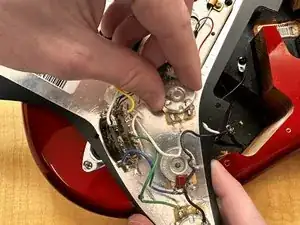

Выньте потенциометр из его гнезда.

На шее потенциометра есть шайба, которая находится между потенциометром и пикгвардом. Если она не снялась вместе с потенциометром, найдите её — она понадобится для следующего шага.

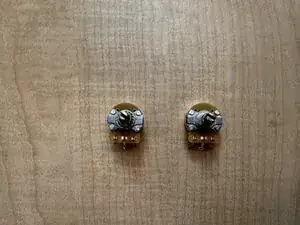

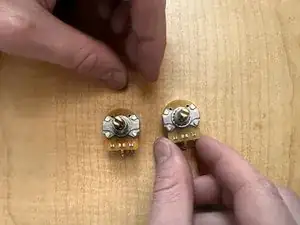

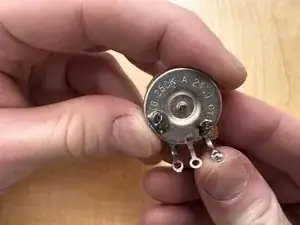

Снимите шайбу со старого потенциометра и установите её на заменяемый.

В качестве альтернативы, если Вы используете официальный комплект замены Fender, используйте шайбу из комплекта.

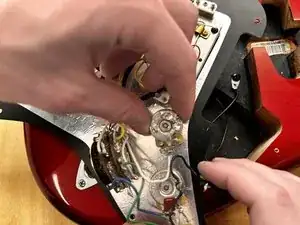

Вставьте потенциометр и его шайбу обратно в пикгард и закрепите их монтажной гайкой.

Старайтесь сохранить ориентацию потенциометра такой же, как была изначально, чтобы ножки были направлены к двум другим потенциометрам.

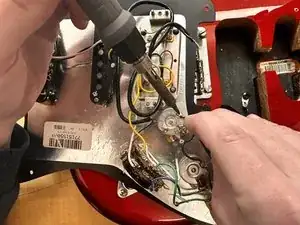

Припаяйте заземляющие провода к новому потенциометру.

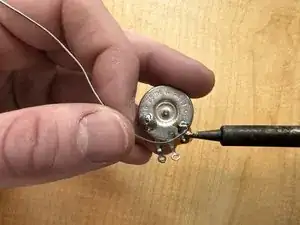

Для заземляющих проводов начните с расплавления небольшого количества припоя на потенциометре.

Затем, свободной от паяльника рукой возьмите провода и поместите их в припой. Держите паяльник у припоя и провода до тех пор, пока провод не погрузится в припой.

Уберите паяльник. Продолжайте держать провод до затвердевания припоя, затем вы можете отпустить — соединение установлено.

Повторите это с остальными проводами.

Не забывайте пользоваться сделанными ранее фотографиями старого потенциометра, чтобы ориентироваться, куда какой провод подсоединяется.

Будьте осторожны, чтобы паяльник не касался других проводов.

Будьте осторожны при удерживании проводов — они быстро нагреются.
