Как отрегулировать внутреннюю втулку Shimano Nexus 8-скоростей (SG-8R20)
Если селектор передач не достигает полного диапазона на внутренней втулке Shimano Nexus 8 скоростей (модель SG-8R20), используйте это руководство, чтобы правильно установить переключение, добиться полного диапазона передач и чтобы ваш переключатель работал плавно. Это руководство также подходит для внутренних втулок Shimano Nexus 7 скоростей.
Система внутренней втулки управляется тем, насколько селектор (на руле) натягивает трос переключения, который соединён с внутренней втулкой. Если трос натягивается не на нужную величину, втулка не станет на предназначенную передачу.
Распространённая проблема в этих системах — растяжение троса со временем, из‑за чего он теряет натяжение. Если это не исправить, внутренняя втулка может быть окончательно повреждена, так как она может оказаться между передачами вместо установки на одну передачу.
Перед использованием этого руководства убедитесь, что переключатель (на руле) исправен: переключите передачи и наблюдайте за тросом в задней части велосипеда (там, где он соединяется с втулкой), чтобы убедиться, что он движется.
Шаг 1

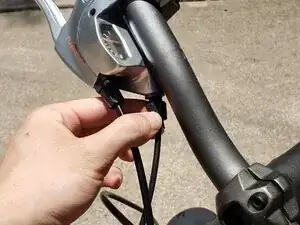

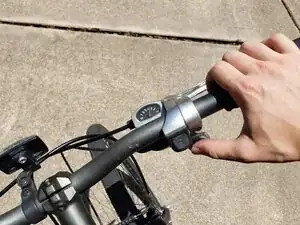

Установите переключение на 4‑ю позицию на вашем переключателе.
Шаг 2

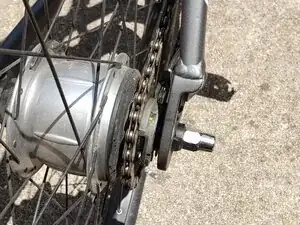

Найдите индикаторы совмещения на правой стороне (со стороны цепи) втулки.
Если вы видите два индикатора, уже выровненных, ваш велосипед уже идеально настроен!

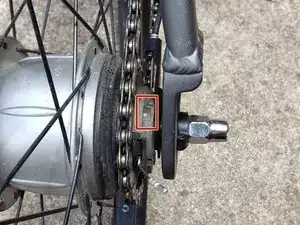

Если виден только один индикатор (как на рисунке 1), значит переключение сильно выходит из зазора.

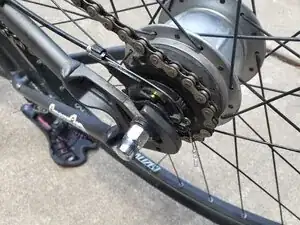

Переверните велосипед и проверьте индикатор снизу.
Если индикатор ближе к колесу находится дальше от передней части велосипеда, подтяните трос.
Если вы видите два индикатора в окне или нижние индикаторы расположены на расстоянии менее 6 мм друг от друга, переходите к Шагу 5.
Шаг 3

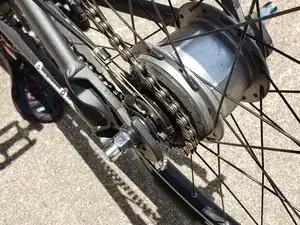

Переключитесь на самую низкую передачу.

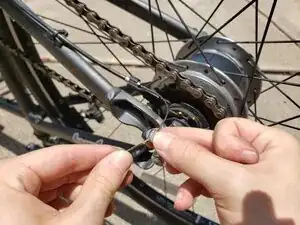

Вставьте шестигранник 2,5 мм в отверстие на механизме переключения и поверните селектор против часовой стрелки, чтобы снять натяжение с троса.
Осторожно извлеките трос из переключателя.
Шаг 4

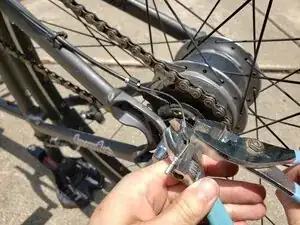

Используйте плоскогубцы и/или ключи, чтобы ослабить гайку троса.
Поворачивайте две половины гайки троса в противоположных направлениях, поворачивая видимую вам половину против часовой стрелки.
Если трос нужно подтянуть, оттяните гайку троса от конца троса. Если трос нужно ослабить, подтяните гайку троса к концу троса.
Снова поверните механизм переключения против часовой стрелки с помощью шестигранника 2,5 мм.

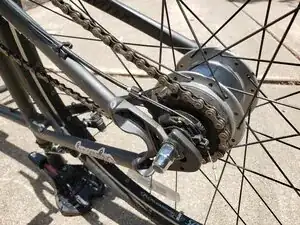

Вставьте гайку троса в её паз, убедившись, что трос прилегает плотно к механизму переключения. Медленно снимайте давление с шестигранника.
Шаг 5
Когда индикаторы совмещения окажутся близко друг к другу, отрегулируйте винт на переключателе для тонкой настройки натяжения троса.
Ослабление винта подтягивает трос, а затягивание винта ослабляет его.
Шаг 6
Если винт регулировки достиг предела — слишком ослаблен и почти выпадает, или слишком затянут и не проворачивается — вернитесь к Шагу 3.
Если индикаторы совмещены идеально, переключение настроено правильно.
Заключение
Покатайтесь на велосипеде! Если передачи стали переключаться легче или вы не можете добиться более высокой передачи, снова отрегулируйте переключение и убедитесь, что гайка троса надёжно затянута.
Перевод руководства с ifixit.com
