Замена платы управления Levoit Core 300-RAC
Панель управления содержит кнопки, позволяющие включать и выключать устройство, выбирать скорость вентилятора, время работы, яркость дисплея, ночной режим, блокировку дисплея и индикатор состояния воздушного фильтра. Если какие-либо кнопки или индикаторы работают неправильно, воспользуйтесь этим руководством, чтобы заменить плату управления в очистителе воздуха Levoit Core 300-RAC.
Перед началом работы убедитесь, что устройство выключено и отключено от розетки.
Шаг 1
Перед разборкой убедитесь, что устройство выключено и отключено от сети.

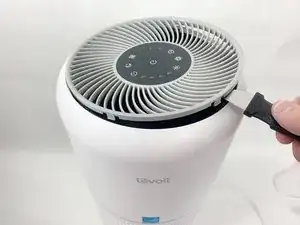

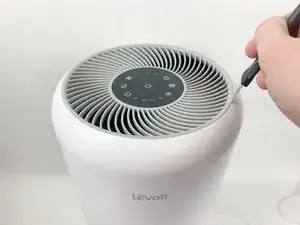

Вставьте лопатку между серой решёткой и верхней частью устройства.
Перемещайте лопатку по периметру решётки, чтобы освободить фиксаторы, удерживающие её на месте.
Обратите внимание на расположение фиксаторов, так как они имеют направляющие и должны быть установлены обратно строго в том же положении.

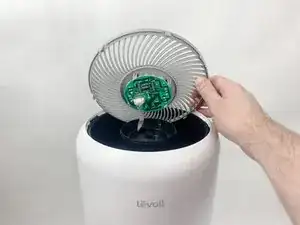

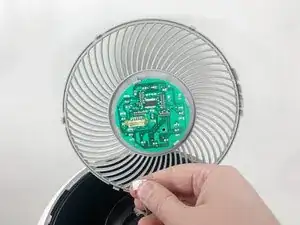

Аккуратно снимите решётку, поскольку она соединена шлейфом.
Следите за тем, чтобы не повредить шлейф чрезмерным усилием, так как он может сломаться.
Шаг 2

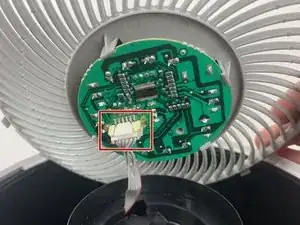

Нажмите на фиксатор разъёма, чтобы отключить связку проводов от платы управления.
Разъём должен легко выйти, не прикладывайте чрезмерных усилий. Слишком сильное тянущее усилие может повредить разъём.
Шаг 3

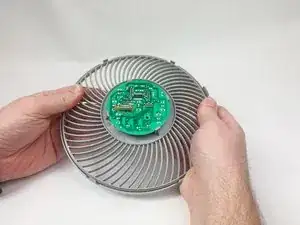

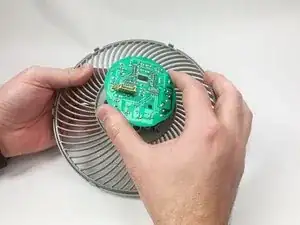

Аккуратно согните серую пластиковую крышку, чтобы освободить плату управления.
Плата зафиксирована несколькими жёсткими фиксаторами.
Шаг 4

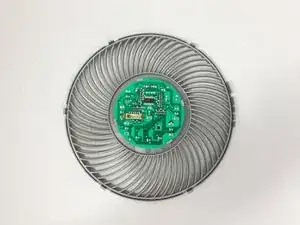

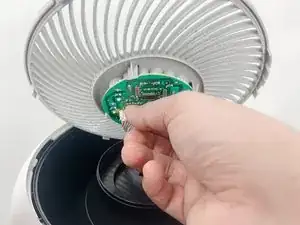

Поднимите плату управления, отделив её от серой пластиковой крышки.
Обратите внимание на ориентацию кнопок, это поможет при сборке.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
