Замена точильных камней Chef's Choice M115

Снимите две резиновые ножки на стороне с мотором.

Выверните пять винтов с крестовой головкой на днище корпуса.

Эти винты глубоко утоплены в корпусе, поэтому потребуется длинная тонкая отвёртка.

Снимите два винта с шестигранной головкой на дне, используя плоскогубцы.

Осторожно переверните устройство в нормальное положение, придерживая верхнюю и нижнюю части.

Белая крышка должна легко сняться без сопротивления. Если она не снимается, убедитесь, что все винты были удалены на предыдущем шаге.

Снимите защиту точилки, осторожно потянув её вверх.

Если защита не снимается легко, убедитесь, что все винты были удалены на шаге 1.

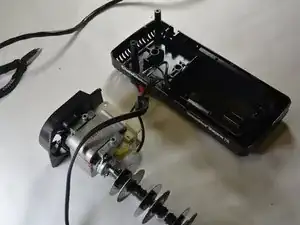

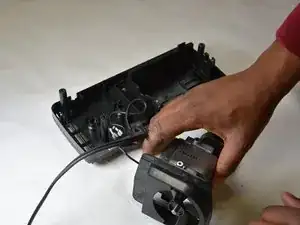

После снятия внешнего корпуса крепко возьмитесь за соединение мотор-ось и снимите его с основания. Оно должно легко сняться с узла.

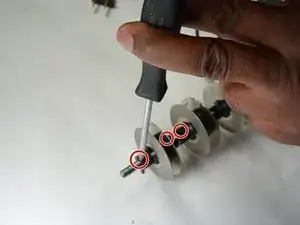

Используйте отвёртку, чтобы выбить шарнирные штифты из тяги.

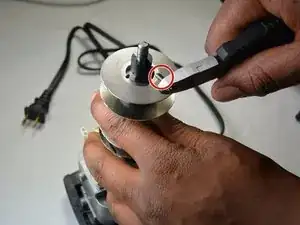

Додавите штифты плоскогубцами, вытянув их окончательно.

Удалите все шарнирные штифты, необходимые для того, чтобы сдвинуть нужный точильный камень с конца вала.

На вращающемся узле, удерживающем точильные камни, находятся две защёлки в виде буквы C, зажимные на оси.

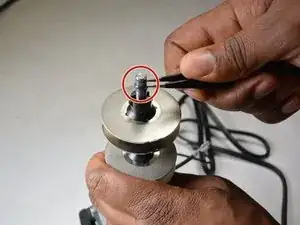

Снимите защёлки C, надавив на обе стороны буквы «C» и сдвинув защёлку по оси и с неё.

Снимите подшипник с вала. Он расположен между двумя защёлками C.

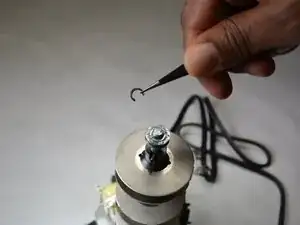

Эти защёлки очень маленькие; будьте осторожны, чтобы не уронить их и не потерять.

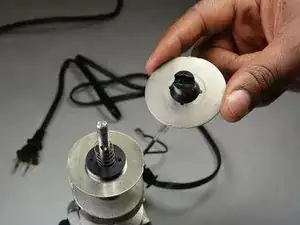

Снимите точильные камни с конца вала.

Обязательно запомните порядок и расположение каждого отдельного камня, чтобы собрать их в том же порядке.
