Замена фоторезистора (фотопереключателя) Mi-T-M Heater MH-0190-0M10

Отключите питание устройства как минимум за один час до начала ремонта. Убедитесь, что устройство полностью остыло на ощупь.

Переключите выключатель питания в положение OFF.

Отсоедините любые удлинители от прилагаемого шнура питания.

Используйте 5/16 дюймовый торцевой ключ или крестовую отвертку, чтобы снять восемь винтов, крепящих верхнюю крышку, по четыре с каждой стороны.

Поднимите верхнюю крышку прямо вверх, чтобы снять её с устройства.

Используйте 5/16 дюймовый торцевой ключ или крестовую отвертку, чтобы снять четыре болта, крепящие правую боковую крышку.

Наклоните правую боковую крышку вниз, чтобы получить доступ к плате печатной проводки.

Не снимайте правую боковую крышку полностью — она всё ещё соединена через выключатель питания.

При сборке убедитесь, что окно дисплея выровнено с ЖК-дисплеем, прежде чем прижимать крышку на место.

К выключателю питания двумя проводами подключена основная плата PCB.

Используйте тонкогубцы, чтобы снять провод с синим разъёмом.

Снимите провод с прозрачным разъёмом.

Снимите правую боковую крышку.

При сборке установите провода выключателя питания на исходные места, при этом синий провод должен располагаться выше прозрачного.

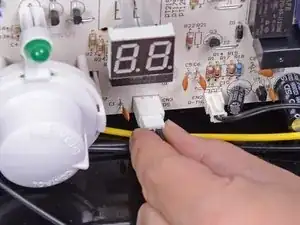

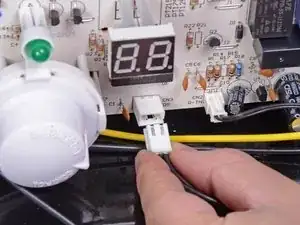

Отключите белый жгут проводов, обозначенный как CN3, на основной плате PCB, использовав пальцы.

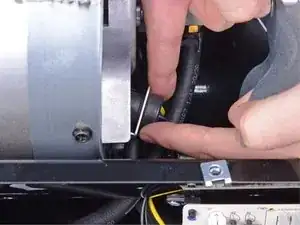

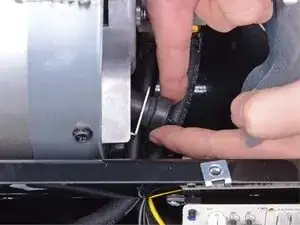

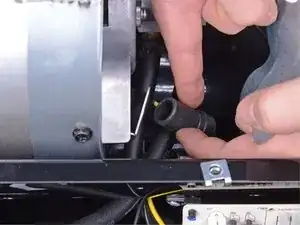

Снимите фотопереключатель с его кронштейна пальцами или плоскогубцами.

При сборке убедитесь, что фотопереключатель прилегает по всему периметру кронштейна.

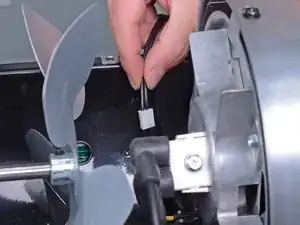

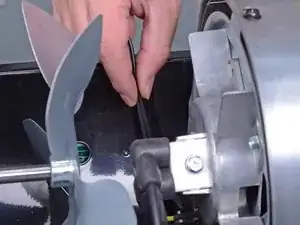

Протяните провода фотопереключателя через отверстие в нижней крышке.

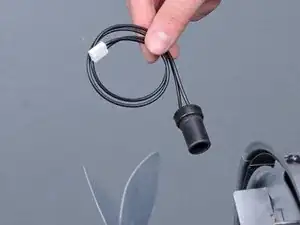

Снимите фотопереключатель.
