Замена регулировки дроссельной заслонки Billy Goat Brush Cutter BC2600HHF 2015

Следуйте этим инструкциям, чтобы заменить повреждённый регулятор дроссельной заслонки. При желании можно также заменить присоединённый трос дроссельной заслонки.

Шаг 1

Перережьте и удалите стяжки, фиксирующие трос дроссельной заслонки.

Шаг 2

Используйте крестовую отвертку №2, чтобы выкрутить винт, фиксирующий нижний конец троса дроссельной заслонки.

Шаг 3

Снимите кронштейн, фиксирующий нижний конец троса дроссельной заслонки.

Шаг 4

Поверните нижний конец троса дроссельной заслонки, чтобы отсоединить его от дросселя.

Шаг 5

При повторной установке троса дроссельной заслонки убедитесь, что регулятор дросселя переводит заслонку через весь диапазон движения.

При необходимости ослабьте винт, фиксирующий нижний конец троса, и отрегулируйте положение троса. Затяните винт и убедитесь, что заслонка проходит весь диапазон движения.

Шаг 6

Используйте гаечный ключ 7/16" или глубокую головку, чтобы снять крышку с регулятора дроссельной заслонки.

Шаг 7

Сдвиньте регулятор дросселя вперёд, чтобы открыть зубчатую рейку, содержащую верхний конец троса дроссельной заслонки.

Шаг 8

Отделите зубчатую рейку от верхнего конца троса дроссельной заслонки.

Поднимите и снимите зубчатую рейку с регулятора дроссельной заслонки.

Если зубчатая рейка полностью не отсоединяется, сдвиньте рычаг регулятора дросселя немного дальше.

При сборке смажьте зубчатую рейку небольшим количеством литиевой смазки.

Шаг 9

Используйте гаечный ключ 1/2", чтобы открутить верхний конец троса дроссельной заслонки от регулятора.

Сдвиньте трос дроссельной заслонки вниз и выведите его из нижней части регулятора, затем удалите трос.

Шаг 10

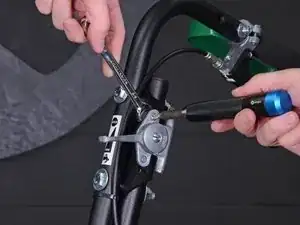

Используйте крестовую отвертку №2, чтобы выкрутить два винта, фиксирующие регулятор дроссельной заслонки.

При выкручивании винтов удерживайте контргайки гаечным ключом 3/8", чтобы предотвратить их вращение.

Шаг 11

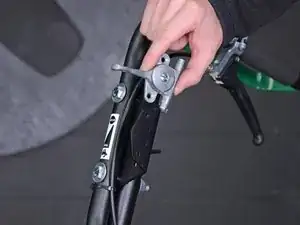

Снимите регулятор дроссельной заслонки.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
