Замена тросика дроссельной заслонки Billy Goat Brush Cutter BC2600HHF 2015
Следуйте этим инструкциям, чтобы снять тросик дроссельной заслонки, либо для замены, либо для обслуживания управления дроссельной заслонкой.
Шаг 1

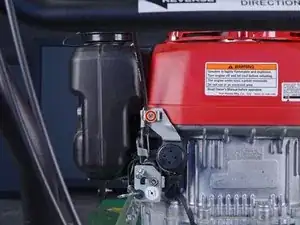

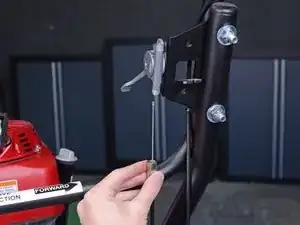

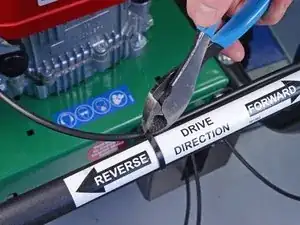

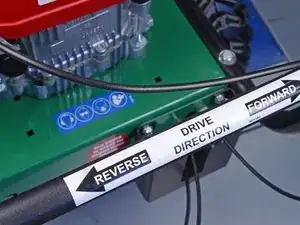

Обрежьте и удалите любые стяжки, фиксирующие тросик дроссельной заслонки.
Шаг 2

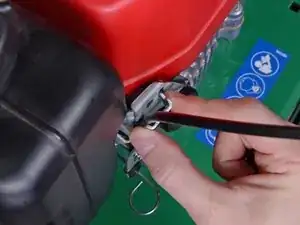

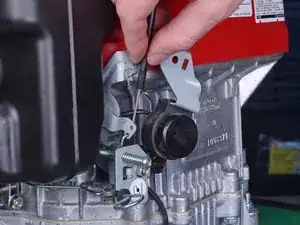

Используйте отвертку Phillips #2 для снятия винта, фиксирующего нижний конец тросика дроссельной заслонки.
Шаг 3

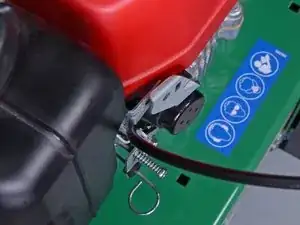

Удалите крепеж, фиксирующий нижний конец тросика дроссельной заслонки.
Шаг 4

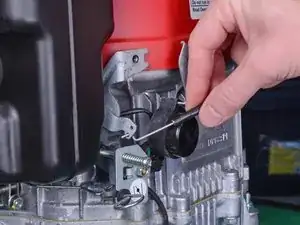

Поверните нижний конец тросика дроссельной заслонки, чтобы отсоединить его от дросселя.
Шаг 5

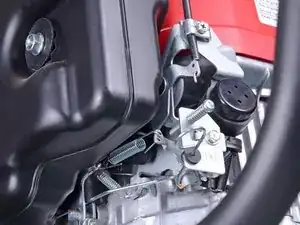

При повторной установке тросика дроссельной заслонки убедитесь, что управление дросселем перемещает дроссель на весь диапазон движения.
При необходимости ослабьте винт, фиксирующий нижний конец тросика дроссельной заслонки, и отрегулируйте положение тросика. Затяните винт и проверьте, чтобы дроссель перемещался на весь диапазон движения.
Шаг 6

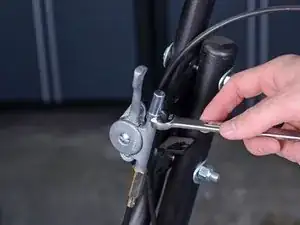

Используйте ключ на 11 мм или глубокую головку для снятия крышки с управления дросселем.
Шаг 7

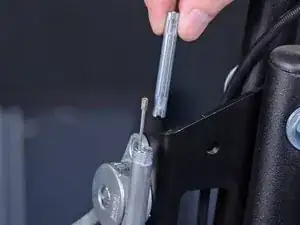

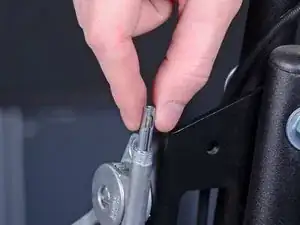

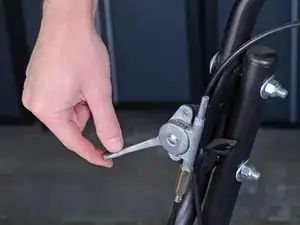

Продвиньте управление дросселем, чтобы освободить зубчатую рейку, содержащую верхний конец тросика дроссельной заслонки.
Шаг 8

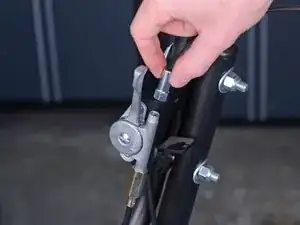

Отделите зубчатую рейку от верхнего конца тросика дроссельной заслонки.
Поднимите и извлеките зубчатую рейку из управления дросселем.
Если зубчатая рейка не отсоединяется полностью, продвиньте рычаг управления дросселем немного дальше.
Смажьте зубчатую рейку небольшим количеством литиевой смазки при сборке.
Шаг 9

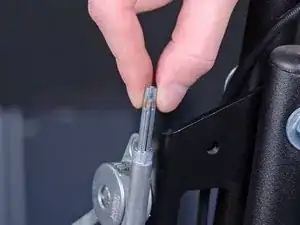

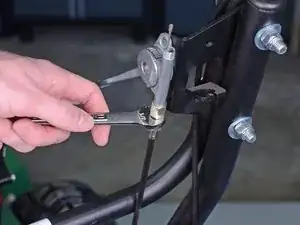

Используйте ключ на 13 мм, чтобы открутить верхний конец тросика дроссельной заслонки от управления дросселем.
Сдвиньте тросик дроссельной заслонки вниз из нижней части управления дросселем и удалите тросик.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
