Замена основной платы (Main PCB) на обогревателе Mi-T-M MH-0190-0M10
Следуйте этому руководству, чтобы заменить основную плату на обогревателе Mi-T-M модели MH-0190-0M10.
Шаг 1
Выключите питание устройства минимум за один час до начала работ. Убедитесь, что устройство полностью остыло на ощупь.
Переведите выключатель питания в положение OFF.
Отключите все удлинители от прилагаемого шнура питания.
Шаг 2

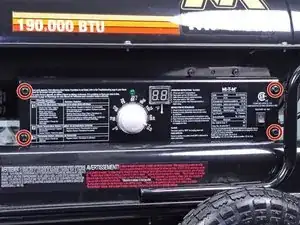

Используйте головку на 5/16 дюйма или крестовую отвертку, чтобы снять четыре болта, закрепляющие правую крышку.
Шаг 3

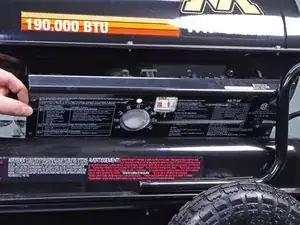

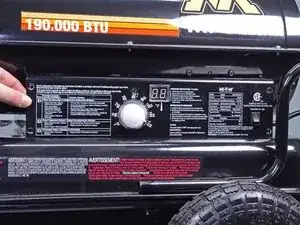

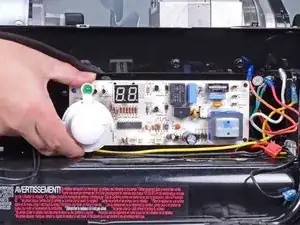

Ни tilt правую крышку вниз, чтобы получить доступ к плате.
Не снимайте правую крышку полностью, она всё ещё прикреплена через выключатель питания.
При обратной сборке убедитесь, что окно дисплея совмещено с ЖК-экраном.
Шаг 4

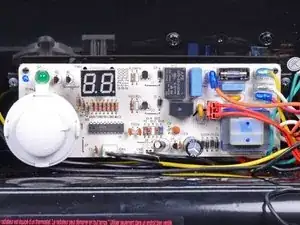

Отключите все провода от основной платы:
Разъём фотосенсора, маркированный на плате как CN3
Белый разъём на плате, маркированный как CN2
Оранжевый провод, маркированный на плате как MOTOR1
Разъём поджигателя, маркированный на плате как CN1
Жёлтый провод, маркированный на плате как ACIN1 Yellow
Белый провод, маркированный на плате как ACIN2 White
Красный провод, маркированный на плате как MOTOR2 Red.
Шаг 5

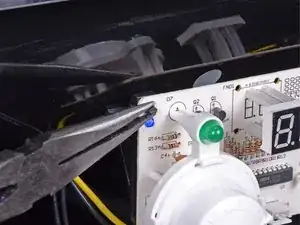

Используйте плоскогубцы, чтобы нажать фиксирующие язычки на одном из угловых крепежей, удерживающих плату на кронштейне.

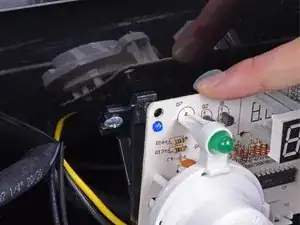

С зажатыми язычками потяните плату от кронштейна, чтобы освободить угол.
Повторите для трёх оставшихся крепежей.
Шаг 6

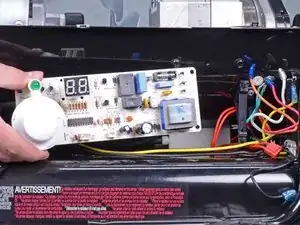

Снимите основную плату.
Заключение

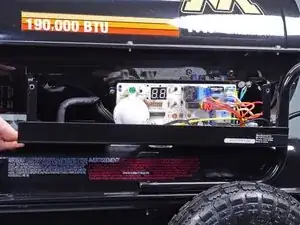

Для сборки устройства выполните перечисленные действия в обратном порядке.
Перевод руководства с ifixit.com
