Замена лезвия триммера Billy Goat BC2600HHF 2015
Следуйте этим инструкциям, чтобы снять и заменить режущее лезвие — для заточки затупившегося лезвия или полной его замены.
Шаг 1
Возьмитесь за пластиковый кожух в конце провода высоковольтной свечи зажигания.
Резко потяните, чтобы отключить провод от свечи зажигания.
Шаг 2

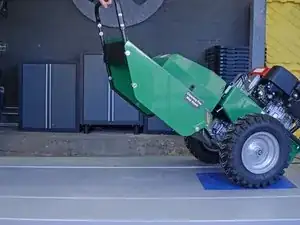

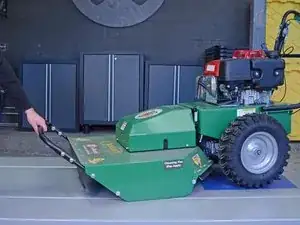

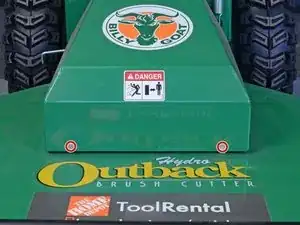

Поднимите переднюю часть триммера.

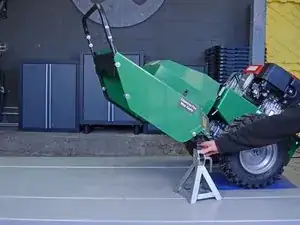

Установите подпорку или другое надёжное опорное устройство под деку, чтобы предотвратить опрокидывание триммера вперёд.
Шаг 3

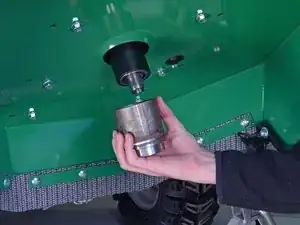

Используйте головку 13/16" для снятия болта, фиксирующего лезвие.

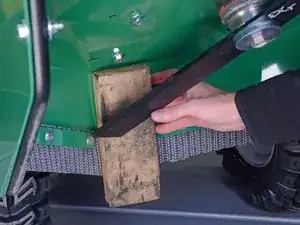

При необходимости зажмите между лезвием и декой деревянный брусок, чтобы предотвратить проворачивание лезвия.
При сборке убедитесь, что лезвие полностью посадлено на шпиндель, и затяните болт динамометрическим ключом моментом 33–38 фут-фунт.
Шаг 4

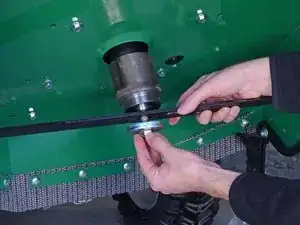

Надевайте перчатки или будьте осторожны при обращении с лезвием.

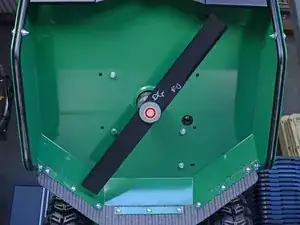

Снимите болт и трениевую шайбу, затем снимите лезвие.
При замене лезвия используйте новый болт и шайбу.
Если большой цилиндрический адаптер лезвия слетает со шпинделя, проверьте правильность положения шпонки внутри адаптера, затем совместите шпонку с вырезом на шпинделе при установке.
Шаг 5

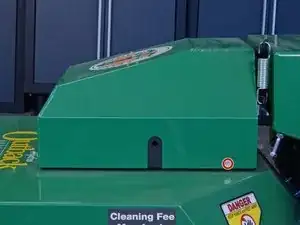

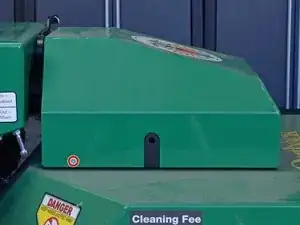

Используйте головку или ключ 3/8" для снятия четырёх болтов 21 мм, крепящих верхнюю крышку к деке.
Шаг 6

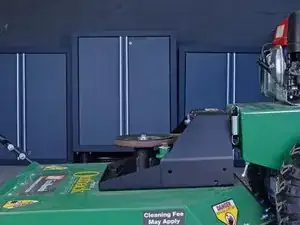

Поднимите и снимите верхнюю крышку.
Шаг 7
С помощью головки или ключа 9/16" убедитесь, что болт в верхней части шпинделя затянут.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
