Замена шестерёнок колёс Spin Master Boxer

Дом

Если робот не двигается, возможно, необходимо заменить шестерёнки внутри колёс. Следуйте этому руководству, чтобы получить инструкции по доступу и замене шестерёнок. Это применимо к обеим парам колёс. Вам понадобятся крестовая отвёртка #00 и пинцет.

Шаг 1

Положите Spin Master Boxer на рабочую поверхность так, чтобы нижняя панель была обращена вверх.

Шаг 2

Используя крестовую отвёртку #00, выкрутите четыре винта 4 мм в каждом углу нижней панели.

Шаг 3

Осторожно снимите нижнюю панель Spin Master Boxer, поднимая её вверх, от основной части корпуса робота.

Шаг 4

Удерживая оси колёс, аккуратно оттяните верхнюю панель робота от его корпуса.

При снятии панели учитывайте, что к корпусу Spin Master Boxer подсоединено несколько проводов.

Шаг 5

Снимите пластиковый экран с корпуса робота. Он должен легко сниматься, так как ничем не закреплён.

Шаг 6

Положите робота на спину так, чтобы датчики были направлены вверх.

Шаг 7

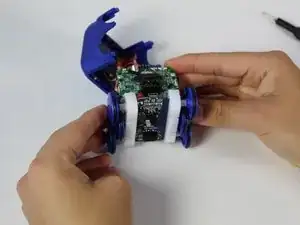

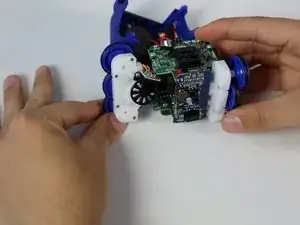

Аккуратно отделите левый набор колёс от внутренней части печатной платы, захватив колёса и оттянув их от основного корпуса робота.

К каждому набору колёс подсоединены провода, поэтому будьте осторожны, чтобы не порвать их.

Повторите процедуру для правого набора колёс.

Шаг 8

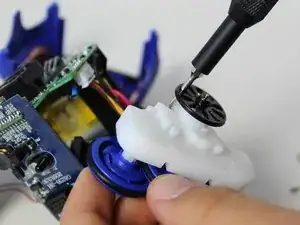

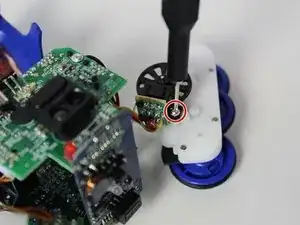

Используйте крестовую отвёртку #00, чтобы выкрутить винт 3 мм, который соединяет чёрные колёса с шестерёнками.

Шаг 9

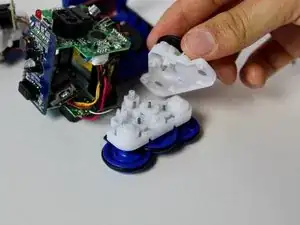

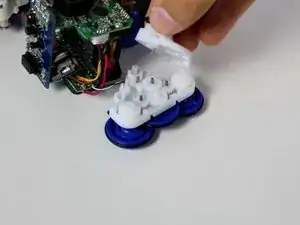

Захватите колесо и аккуратно потяните вверх, чтобы разделить белый корпус шестерёнки на переднюю и заднюю панели.

Шаг 10

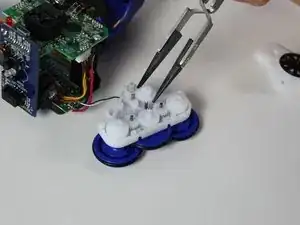

С помощью пинцета захватите неисправную шестерёнку и потяните вверх и наружу из механизма шестерёнок для замены.

Заключение

Для сборки устройства повторите эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
