Замена шестерни маятникового механизма вентилятора Holmes Blizzard

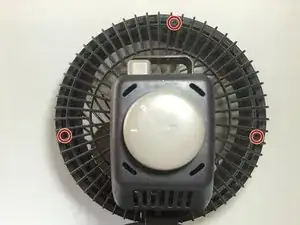

Используя крестовую отвертку Phillips #2, отвинтите 3 винта, расположенные на задней части защитной клетки вентилятора.

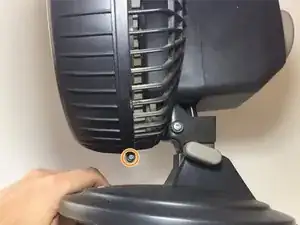

Далее ослабьте винт, расположенный на дне вентилятора.

Нижний винт не нужно полностью убирать, достаточно ослабить его примерно на 3–4 оборота.

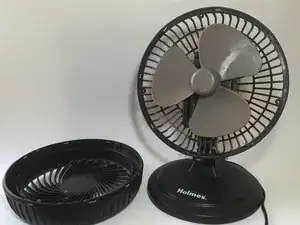

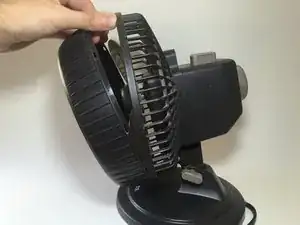

Переднюю часть защитной клетки вентилятора теперь можно снять, поддев переднюю часть и отодвинув её от задней.

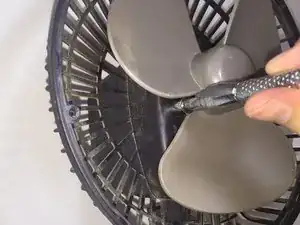

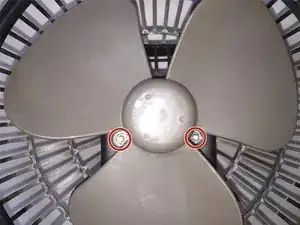

С помощью головки на 7 мм и гаечного ключа снимите 2 гайки, находящиеся за лопастями вентилятора.

За каждой гайкой находится шайба. Обязательно не потеряйте их.

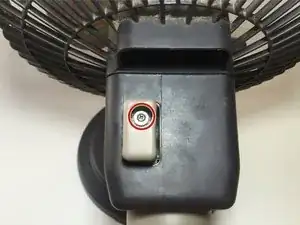

На верхней части вентилятора находится винт, фиксирующий кнопку маятникового движения к зубчатой передаче внутри корпуса. Удалите этот винт крестовой отверткой Phillips #0.

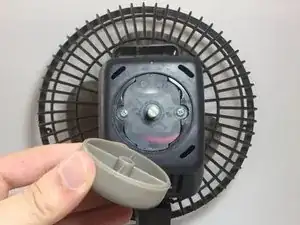

Рукоятку включения/выбора скорости вентилятора можно снять, просто потянув её от основного корпуса.

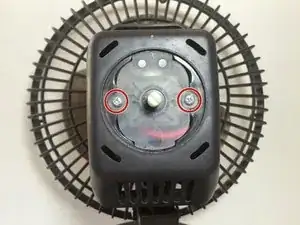

Снимите 2 винта, удерживающие прозрачную пластиковую крышку, используя крестовую отвертку Phillips #2.

Крышка теперь свободна и может быть извлечена вручную.

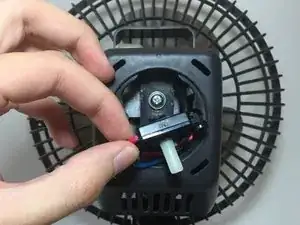

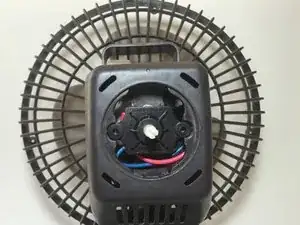

Переключатель двигателя также свободен и может быть снят вручную, чтобы открыть винт, удерживающий сборку корпуса.

Следите, чтобы не повредить провода на переключателе при снятии. Хотя не требуется чрезмерная аккуратность на этом шаге, чрезмерная сила может вытащить провода.

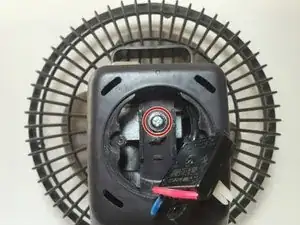

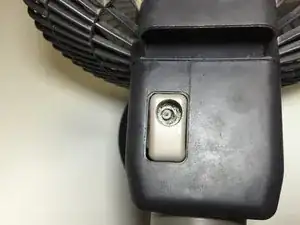

Удалите винт, который удерживает сборку корпуса на месте, используя крестовую отвертку Phillips #2.

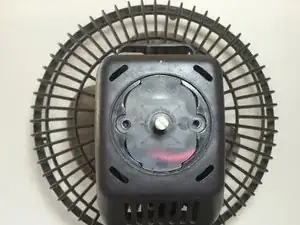

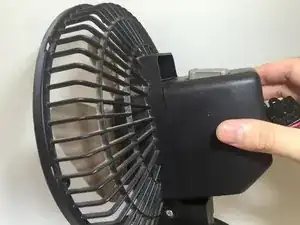

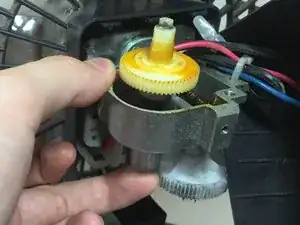

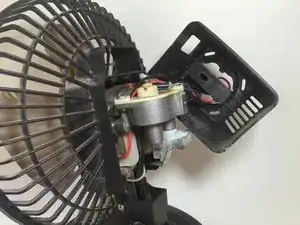

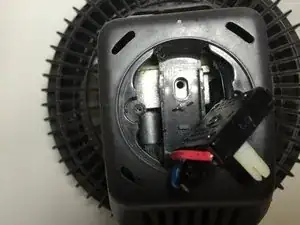

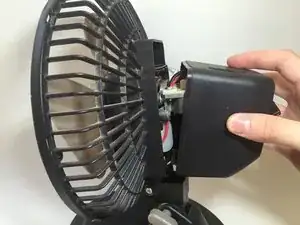

Сборку корпуса теперь можно снять и отодвинуть в сторону, чтобы открыть мотор вентилятора и зубчатую передачу.

Кнопка маятникового движения, выкрученная ранее, выпадет из корпуса.

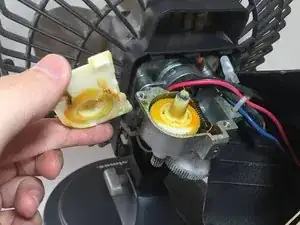

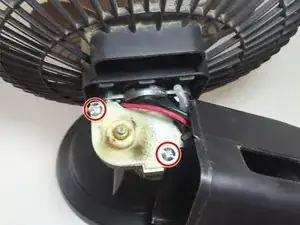

Снимите 2 винта, фиксирующие крышку корпуса маятниковой шестерни, плоской отверткой.

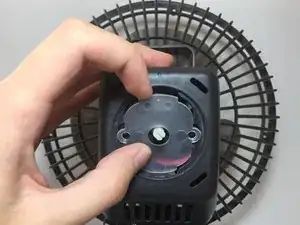

Используя большой палец, крышку легко отщелкнуть, чтобы открыть маятниковую шестерню.

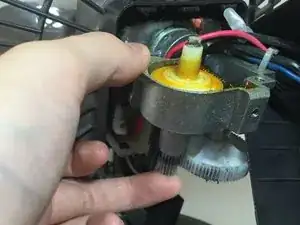

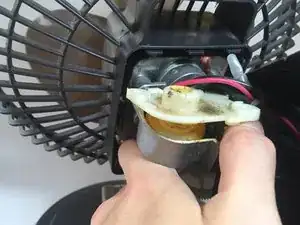

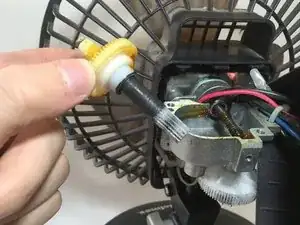

Маятниковая шестерня извлекается, проталкивая её вверх снизу.

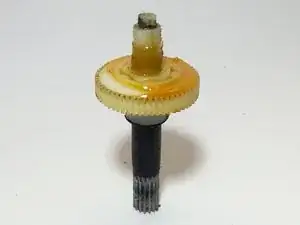

Маятниковая шестерня снята — можно нанести свежую смазку или заменить её новой.
