Замена верхнего качающегося шестерённого механизма Insignia NS-F12R6-SS

Отключите вентилятор от сети.

Снимите болт 20 мм, крепящий кольцо вентилятора в нижней части корпуса вентилятора, используя крестовую отвертку №3.

Снимите кольцо, проходящее по краю корпуса вентилятора.

Снимите переднюю часть корпуса вентилятора.

Снимите болт 8 мм, крепящий лопасти вентилятора к ротору, используя крестовую отвертку №3.

Будьте осторожны при снятии лопастей вентилятора. Они могут быть острыми!

Сдвиньте лопасть вентилятора с конца ротора.

Отверните четыре болта 8 мм, крепящие заднюю часть корпуса вентилятора к корпусу мотора, используя крестовую отвертку №3.

Снимите заднюю часть корпуса.

Отверните винт 10 мм в центральном отверстии ручки качания, используя крестовую отвертку №3.

Снимите ручку качания.

Аккуратно потяните ручку питания пальцами прямо от корпуса мотора.

Отверните плоскую гайку 17 мм, закреплённую внизу ручки питания, малыми разводным ключом.

Снимите четыре болта 6 мм и маленькие шайбы, крепящие переднюю панель корпуса мотора, используя крестовую отвертку №3, и удалите шайбы.

Сдвиньте переднюю панель корпуса мотора вперёд от ротора.

Снимите болт с треугольной головкой 10 мм, используя крестовую отвертку №3.

Сдвиньте заднюю часть корпуса мотора от передней части ротора.

Удалите маленький кусочек бумаги, висящий на кнопке питания.

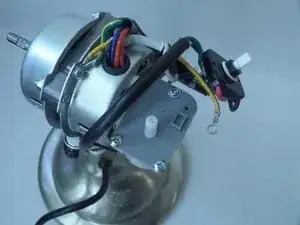

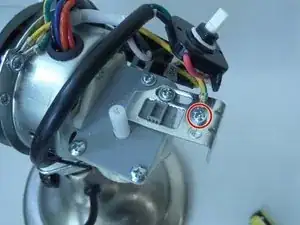

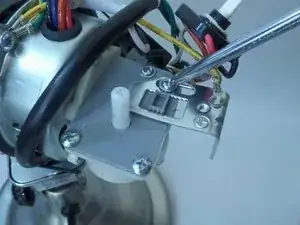

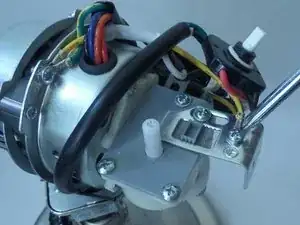

Отверткой крестовой №3 отверните и снимите болт длиной 7 мм и маленькую шайбу, крепящие жёлтый и зелёный провода к опоре корпуса мотора.

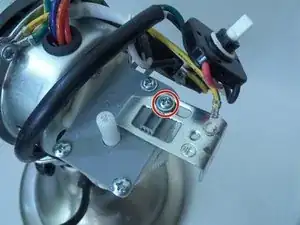

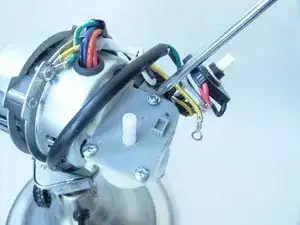

Отверткой крестовой №3 отверните винт длиной 13 мм, крепящий опору корпуса мотора к корпусу качающегося редуктора.

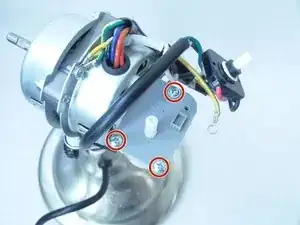

Отверткой крестовой №3 отвёрните три винта длиной 13 мм, крепящие серую пластину к верхней части корпуса качающегося редуктора.

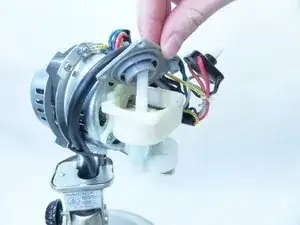

Снимите серую крышку, закрывающую корпус качающегося редуктора.

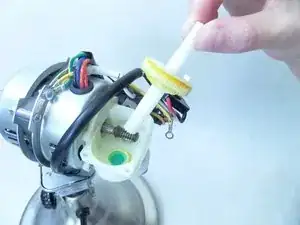

Снимите верхнюю качающуюся шестерню.
