Разборка вентилятора Honeywell Turbo Force Air Circulator
В этом руководстве показано, как разобрать вентилятор Honeywell Turbo Force Air Circulator, чтобы облегчить очистку внутренней части вентилятора. Это также позволит выполнить дополнительные действия, такие как смазывание ротора вентилятора.

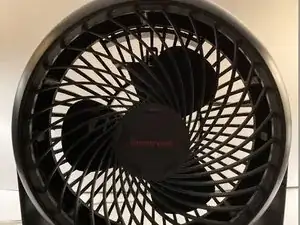

Шаг 1

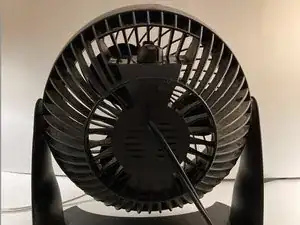

Вентилятор Honeywell Turbo Force 12" Air Circulator.
Габариты — 11,22" x 9,8" x 13,98", 5,7 фунта.

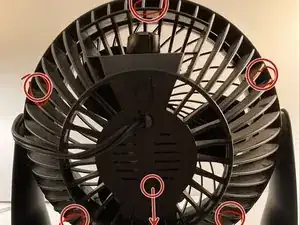

Шаг 2

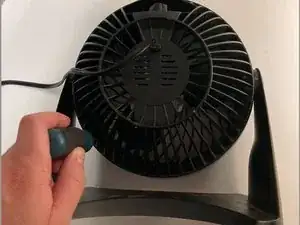

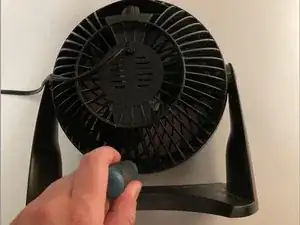

Снимите 6 винтов с задней стороны вентилятора.
Для этого шага вам понадобится крестовая отвертка с достаточно длинным тонким стержнем, особенно для винта вверху над регулятором скорости вентилятора. Винты утоплены на несколько дюймов в корпус вентилятора.

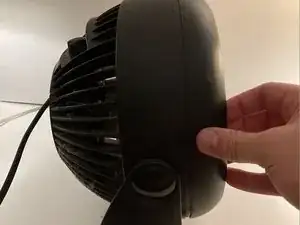

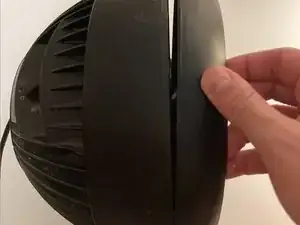

Шаг 3
Снимите переднюю решётку.
Шаг 4

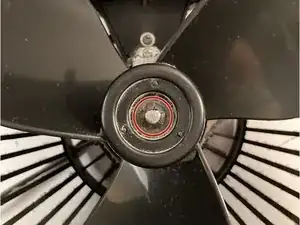

Снимите внутреннее пластмассовое кольцо вокруг центрального вала.
Это позволяет снять лопасти вентилятора.
Используйте плоскую отвертку, чтобы снять пластмассовое кольцо.
При сборке вам, вероятно, потребуется приложить давление с двух противоположных сторон кольца, чтобы оно правильно село на стойку. Убедитесь, что выпуклая сторона обращена к вам.
Шаг 5

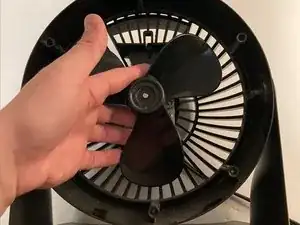

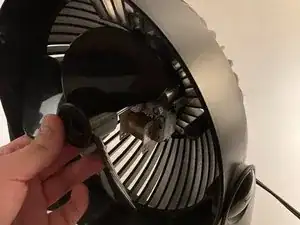

Снимите лопасти вентилятора, потянув их.
Шаг 6

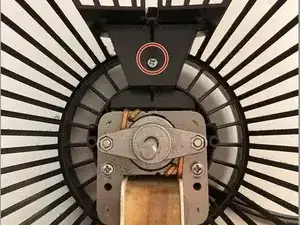

Снимите 1 винт внутри, чтобы отсоединить пластиковое покрытие проводов.
Шаг 7

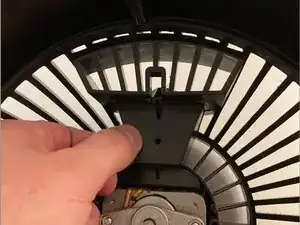

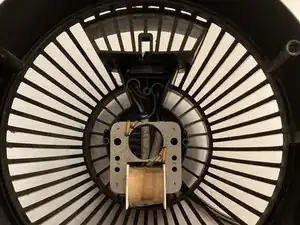

Снимите пластиковое покрытие.

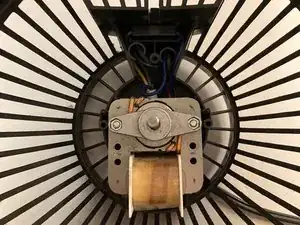

Шаг 8

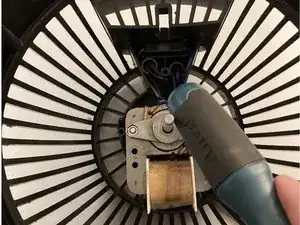

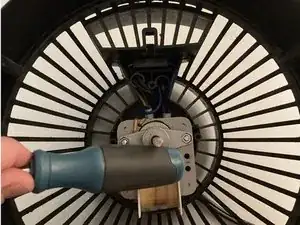

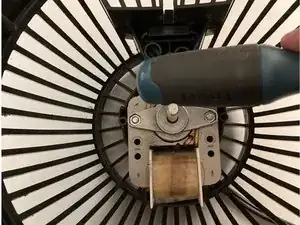

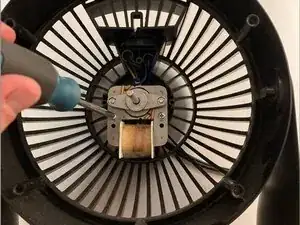

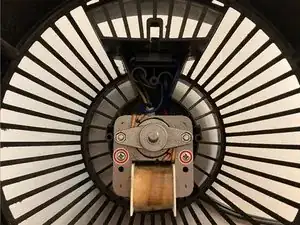

Снимите 2 винта на моторе.
Это позволит отвести мотор от корпуса.
Шаг 9

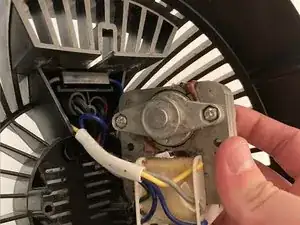

Отведите мотор от корпуса, чтобы открыть доступ к проводке.
Будьте осторожны, чтобы не отсоединить проводку сзади.

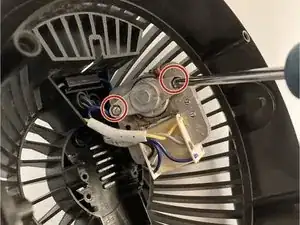

Шаг 10

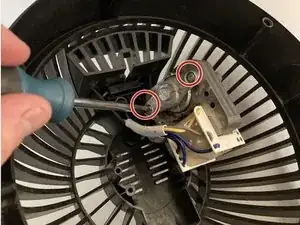

Снимите два винта с задней части мотора.
Это позволяет снять ротор и передние/задние подшипники.

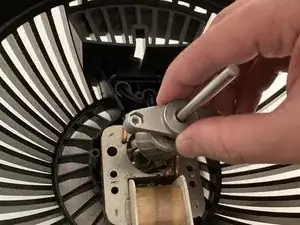

Шаг 11
Снимите ротор и передние подшипники, потянув их.
Шаг 12
При сборке заново выровняйте подшипники, постукивая по валу.
Заключение
Для сборки вентилятора выполните эти инструкции в обратном порядке. Обратите внимание, что шаг 12 является дополнительным этапом в процессе сборки.
Перевод руководства с ifixit.com
