Замена мотора GD Midea FT30-3D

Отожмите 3 зажима, которые крепят переднюю защитную решётку вентилятора к задней защитной решётке.

Notice: Нижний соединительный кронштейн НЕ является зажимом. Он выполняет функцию направляющего кронштейна для установки передней защитной решётки вентилятора.

Снимите переднюю защитную решётку вентилятора.

Снимите фиксатор в центре крыльчатки вентилятора.

Теперь крыльчатку вентилятора можно легко приподнять.

При сборке убедитесь, что вырезы в центре крыльчатки совмещены с выступами на валу мотора.

Снимите заднюю защитную решётку вентилятора, открутив пластиковую гайку, которая крепит её к верхнему узлу.

Пластиковая гайка откручивается; как винт.

Выверните винт в центре ручки осциллятора и снимите ручку осциллятора.

Если ручка осциллятора чистая и не повреждена, то проблема в самом осцилляторе. Если ручка повреждена, замените её и протестируйте вентилятор перед продолжением работы по руководству.

Снимите передний кожух мотора, выкрутив 4 винта.

Главный кожух мотора можно снять, выкрутив один винт сзади верхнего узла.

К осциллятору прикреплён конденсатор одним винтом. После снятия винта конденсатор легко отойдёт.

Выверните винт, который соединяет осциллятор с качающимся рычагом.

После снятия винта нажмите вниз на качающийся рычаг и отведите его от осциллятора.

Теперь осциллятор можно легко снять.

Очистите осциллятор и устраните любые заедания. Если проблема сохраняется, осциллятор повреждён и требует замены.

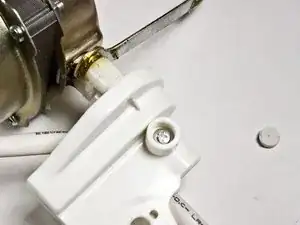

У основания верхнего узла есть заглушка, под которой скрыт винт.

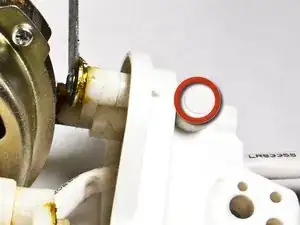

Заглушку можно снять отверткой. Снятие заглушки может потребовать нескольких попыток.

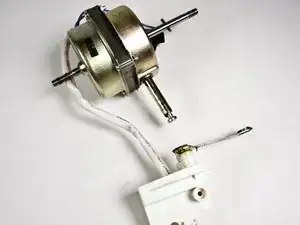

Выдвиньте мотор из основания верхнего узла.
