Замена сетевого шнура GD Midea FT30-3D

Найдите и извлеките винт Phillips #1 длиной 14,5 мм на нижней части основания вентилятора.

Найдите серые защёлки крепления основания, расположенные по обеим сторонам, показанные на первой фотографии.

Защёлки имеются с каждой стороны основания.

Одновременно надавите на обе защёлки кончиками пальцев и потяните серую опору основания, пока защёлки не освободятся.

Продолжайте снимать серую опору основания, надавив большим пальцем в круглое отверстие в основании и потянув пальцами с задней стороны.

Обратите внимание на то, что на внутренней передней кромке основания есть паз. Из-за этого пазу задняя часть будет поворачиваться вверх в этой точке.

После того как основание частично отделится, его будет легко полностью снять. Продолжайте тянуть заднюю кромку серой опоры основания, поворачивая её вокруг переднего паза, пока она полностью не снимется.

Удалите следующие пять винтов Phillips #1 длиной 14,5 мм, расположенных на дне.

Все винты утоплены на 17,5 мм, убедитесь, что ваша отвертка может достать на такую глубину.

После того как все пять винтов будут удалены, крышка основания должна легко отскочить и сниматься без усилий.

При установке крышки основания следите, чтобы провода не были защемлены.

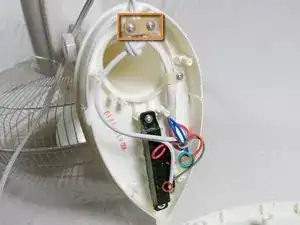

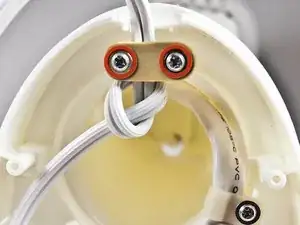

Снимите два винта Phillips длиной 15 мм с прижимной пластины.

Бежевая прижимная пластина отпадёт после удаления винтов.

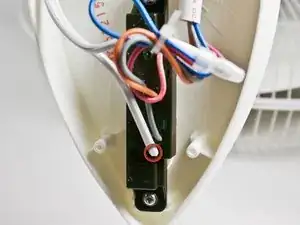

Возьмите плоскую отвёртку 1,5 мм или любой тонкий удлинённый инструмент, который входит в полукруглые отверстия рядом с белым проводом сетевого шнура. Осторожно нажмите в отверстие, чтобы освободить зажим на проводе.

Провод сетевого шнура должен легко освободиться при правильном выполнении.

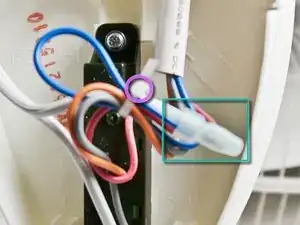

Перережьте существующий стяжной хомут, связывающий вместе другие провода сетевого шнура: красный, оранжевый, серый и синий.

Снимите или разрежьте клеммную обжимку, соединяющую синий провод и провод сетевого шнура.

Возьмите новый сетевой шнур и выполните шаги в обратном порядке.

Удобно использовать паяльник, чтобы залудить кончик провода, который вставляется в переключатель питания/скорости.

Возможно, вам понадобится новый стяжной хомут и наконечник для провода вместе с новым шнуром.
