Замена механизма колебаний GD Midea FT30-3D

Освободите 3 зажима, которые крепят переднюю защиту вентилятора к задней.

Внимание: Нижняя соединительная скоба НЕ является зажимом. Она служит как направляющая для крепления передней защиты вентилятора.

Снимите переднюю защиту вентилятора.

Удалите спиннер из центра лопасти вентилятора.

Теперь лопасти вентилятора должны быть легко поднимаемыми.

При сборке вентилятора убедитесь, что выемки в центре лопасти вентилятора совмещаются с выступами на валу мотора.

Снимите заднюю защиту вентилятора, открутив пластиковую гайку, которая крепит заднюю защиту к верхнему узлу.

Пластиковую гайку нужно открутить, как винт.

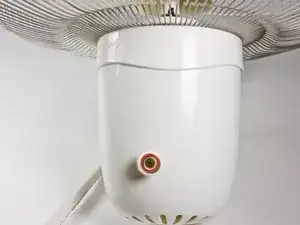

Удалите винт в центре ручки осциллятора и снимите ручку осциллятора.

Если ручка осциллятора чистая и не поврежденная, то проблема заключается в осцилляторе. Если ручка повреждена, замените её и проверьте вентилятор перед продолжением работы с руководством.

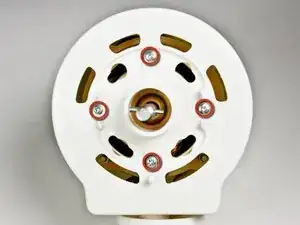

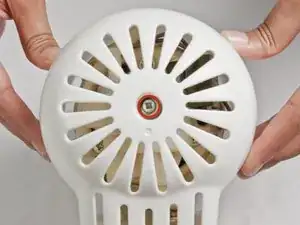

Снимите передний корпус мотора, открутив 4 винта.

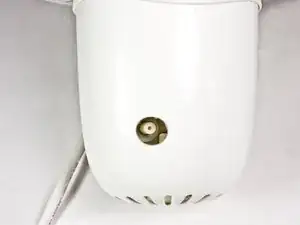

Главный корпус мотора можно снять, открутив один винт на задней стороне верхнего узла.

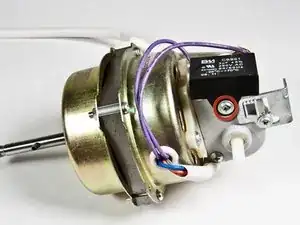

К осциллятору прикрепен конденсатор одним винтом. После его удаления конденсатор должен легко сняться.

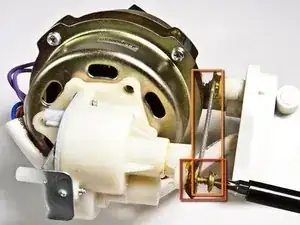

Удалите винт, соединяющий осциллятор с рычагом.

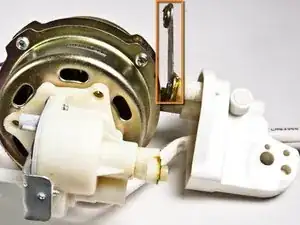

После удаления винта нажмите вниз на рычаг и поверните его от осцилятора.

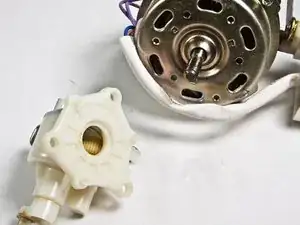

Теперь осциллятор должен легко сниматься.

Очистите осциллятор и удалите любые застревания. Если проблема сохраняется, осциллятор поврежден и требует замены.
