Замена качающегося рычага вентилятора Insignia NS-F12R6-SS

Отключите вентилятор от сети.

Удалите болт 20 мм, который крепит кольцо вентилятора в нижней части корпуса решётки, используя отвертку Phillips #3.

Снимите кольцо, обводящее край корпуса решётки вентилятора.

Снимите переднюю часть корпуса решётки вентилятора.

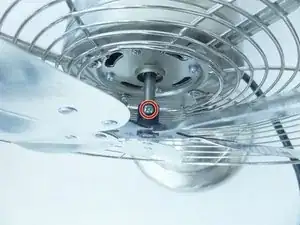

Удалите болт 8 мм, крепящий лопасти вентилятора к ротору, используя отвертку Phillips #3.

Будьте осторожны при снятии лопастей вентилятора. Они могут быть острыми!

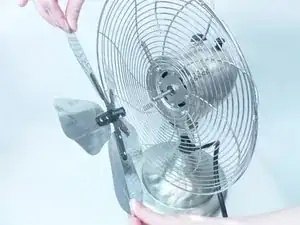

Сдвиньте лопасть вентилятора с конца ротора.

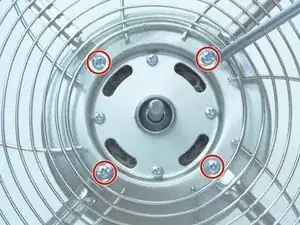

Открутите четыре болта 8 мм, которыми задняя часть корпуса решётки закреплена к корпусу двигателя, используя отвертку Phillips #3.

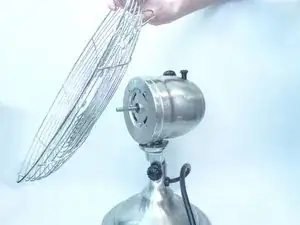

Снимите заднюю решётку.

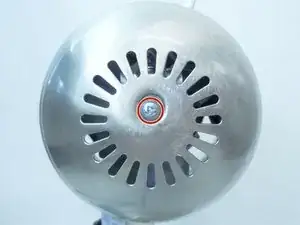

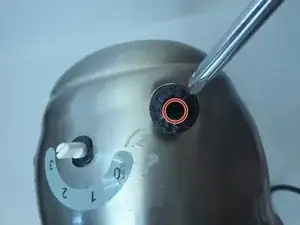

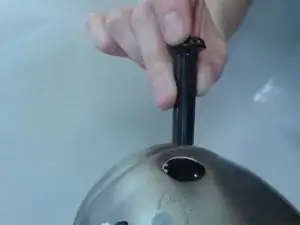

Открутите винт 10 мм в центральном отверстии регулировочной ручки колебания, используя отвертку Phillips #3.

Снимите регулировочную ручку колебания.

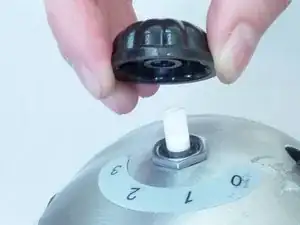

Аккуратно руками тяните ручку питания прямо от корпуса двигателя.

Открутите плоскую гайку 17 мм, закреплённую внизу ручки питания, небольшим разводным ключом.

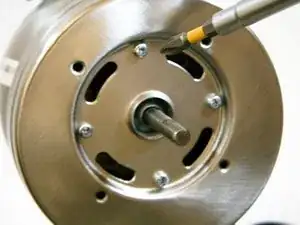

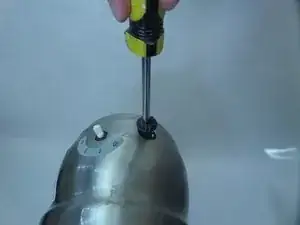

Удалите четыре болта 6 мм и маленькие шайбы, которые фиксируют переднюю панель корпуса двигателя, используя отвертку Phillips #3, и снимите шайбы.

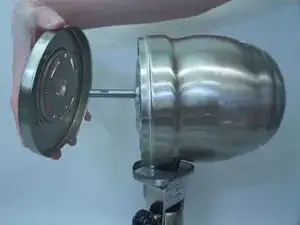

Оттяните переднюю панель корпуса двигателя в сторону передней части ротора.

Удалите винт с треугольной головкой 10 мм, используя отвертку Phillips #3.

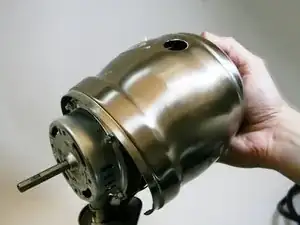

Сдвиньте заднюю часть корпуса двигателя от передней части ротора.

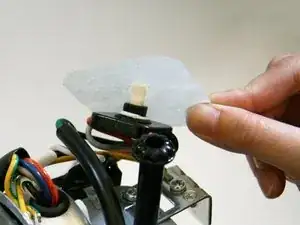

Снимите маленький кусочек бумаги, свисающий с кнопки питания.

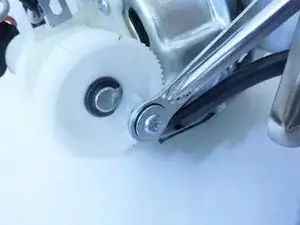

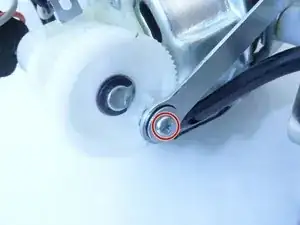

При помощи отвертки Phillips #3 открутите винт длиной 16 мм, крепящий качающийся рычаг к нижнему зубчатому винту колебания.

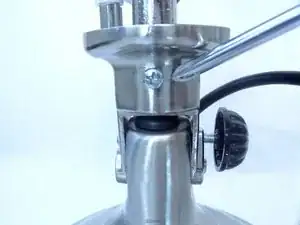

При помощи отвертки Phillips #3 открутите и снимите болт длиной 4 мм на передней части основания, который крепит узел двигателя к болту основания.

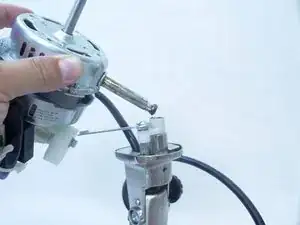

Снимите узел мотора вентилятора с основания.

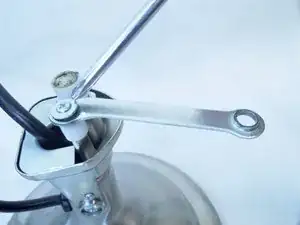

При помощи отвертки Phillips #3 открутите болт длиной 15 мм, крепящий качающийся рычаг к болту основания вентилятора.

Снимите качающийся рычаг.
