Замена переключателя питания/скорости GD Midea FT30-3D

Найдите и удалите винт Phillips #1 длиной 14,5 мм на дне основания вентилятора.

Найдите серые защёлки крепления основания, расположенные по обеим сторонам, показанные на первой фотографии.

На каждой стороне основания есть защёлки.

Нажмите обе защёлки кончиками пальцев и потяните серую опору основания, пока защёлки не освободятся.

Продолжайте снимать серую опору основания, вдавив большим пальцем в круглый вырез в основании и потянув пальцами с задней стороны.

Внимание: на внутреннем переднем выступе основания есть язычок. Из‑за этого язычка задний край будет откидываться в этой точке.

После того как основание частично отделится, его будет легко полностью снять. Продолжайте тянуть задний край серой опоры основания, вращая её вокруг переднего язычка, пока она полностью не снимется.

Снимите следующие пять винтов Phillips #1 длиной 14,5 мм, расположенных на дне.

Все винты утоплены на 17,5 мм, поэтому убедитесь, что ваша отвёртка достигает этой глубины.

После удаления всех пяти винтов крышка основания должна легко сняться без усилий.

При установке крышки основания следите, чтобы провода не были защемлены.

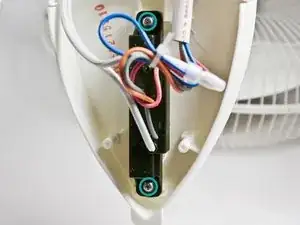

Снимите два винта Phillips #1 длиной 10 мм, соединяющие переключатель с корпусом.

Обратите внимание: линия сетевого шнура (белый провод) входит в переключатель под кнопкой [Off]

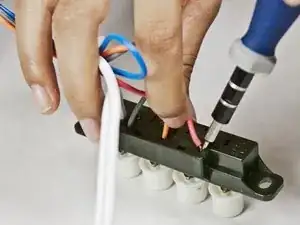

Возьмите плоскую отвёртку 1,5 мм или любой тонкий удлинённый инструмент, который входит в полукруглые отверстия рядом с проводами. Аккуратно нажмите в отверстие, чтобы освободить зажим на проводах.

Провода должны освободиться легко, если сделать всё правильно.

При сборке пропустите этот шаг.

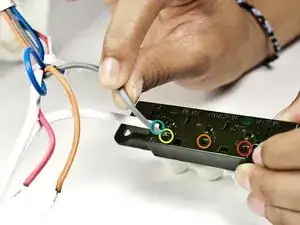

Возьмите новый переключатель и просто вставьте провода в соответствующие отверстия:

Сетевой шнур (белый провод)

Низкая скорость (серый провод)

Средняя скорость (оранжевый провод)

Высокая скорость (красный провод)
